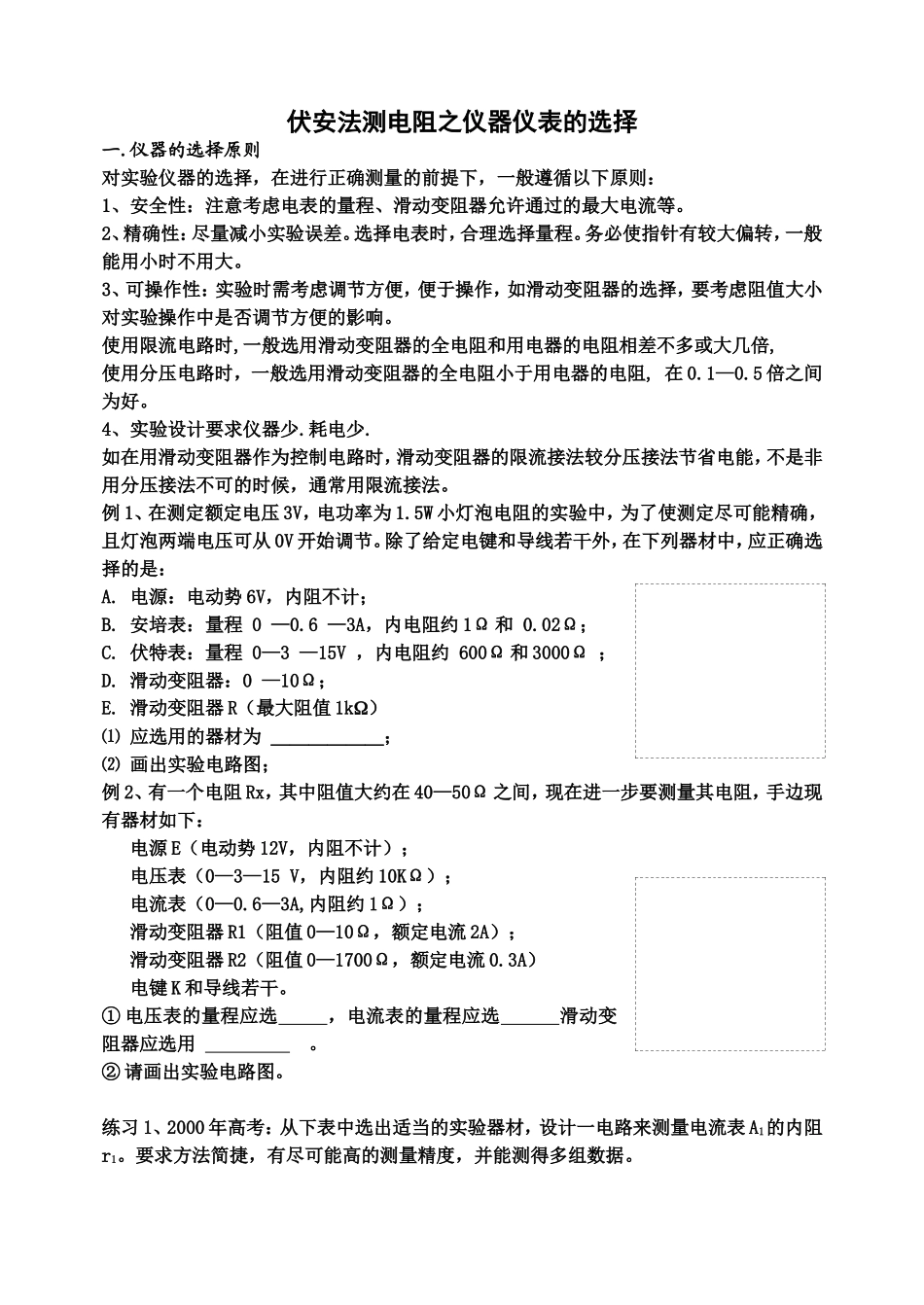

伏安法测电阻之仪器仪表的选择一.仪器的选择原则对实验仪器的选择，在进行正确测量的前提下，一般遵循以下原则： 1、安全性：注意考虑电表的量程、滑动变阻器允许通过的最大电流等。2、精确性：尽量减小实验误差。选择电表时，合理选择量程。务必使指针有较大偏转，一般能用小时不用大。3、可操作性：实验时需考虑调节方便，便于操作，如滑动变阻器的选择，要考虑阻值大小对实验操作中是否调节方便的影响。 使用限流电路时,一般选用滑动变阻器的全电阻和用电器的电阻相差不多或大几倍,使用分压电路时，一般选用滑动变阻器的全电阻小于用电器的电阻, 在 0.1—0.5 倍之间为好。4、实验设计要求仪器少.耗电少.如在用滑动变阻器作为控制电路时，滑动变阻器的限流接法较分压接法节省电能，不是非用分压接法不可的时候，通常用限流接法。 例 1、在测定额定电压 3V，电功率为 1.5W 小灯泡电阻的实验中，为了使测定尽可能精确，且灯泡两端电压可从 0V 开始调节。除了给定电键和导线若干外，在下列器材中，应正确选择的是：A. 电源：电动势 6V，内阻不计；B. 安培表：量程 0 —0.6 —3A，内电阻约 1Ω 和 0.02Ω；C. 伏特表：量程 0—3 —15V ，内电阻约 600Ω 和 3000Ω ；D. 滑动变阻器：0 —10Ω；E. 滑动变阻器 R（最大阻值 1kW） ⑴ 应选用的器材为 ＿＿＿＿＿＿； ⑵ 画出实验电路图； 例 2、有一个电阻 Rx，其中阻值大约在 40—50Ω 之间，现在进一步要测量其电阻，手边现有器材如下： 电源 E（电动势 12V，内阻不计）； 电压表（0—3—15 V，内阻约 10KΩ）； 电流表（0—0.6—3A,内阻约 1Ω）； 滑动变阻器 R1（阻值 0—10Ω，额定电流 2A）； 滑动变阻器 R2（阻值 0—1700Ω，额定电流 0.3A） 电键 K 和导线若干。① 电压表的量程应选 ，电流表的量程应选 滑动变阻器应选用 。② 请画出实验电路图。练习 1、2000 年高考：从下表中选出适当的实验器材，设计一电路来测量电流表 A1的内阻 r1。要求方法简捷，有尽可能高的测量精度，并能测得多组数据。 器材（代号） 规格 电流表（A1） 电流表（A2） 电压表（V） 电阻（R1） 滑动变阻器（R2） 电池（E） 电键（K） 导线若干 量程 10mA，内阻 r1特测（约 40Ω） 量程 500μA，内阻 r2=750Ω 量程 10V，内阻 r3=10kΩ 阻值约 100Ω，作保护电阻用 总阻值约 50Ω 电动势 1.5V，内阻很小 （1）在虚...
