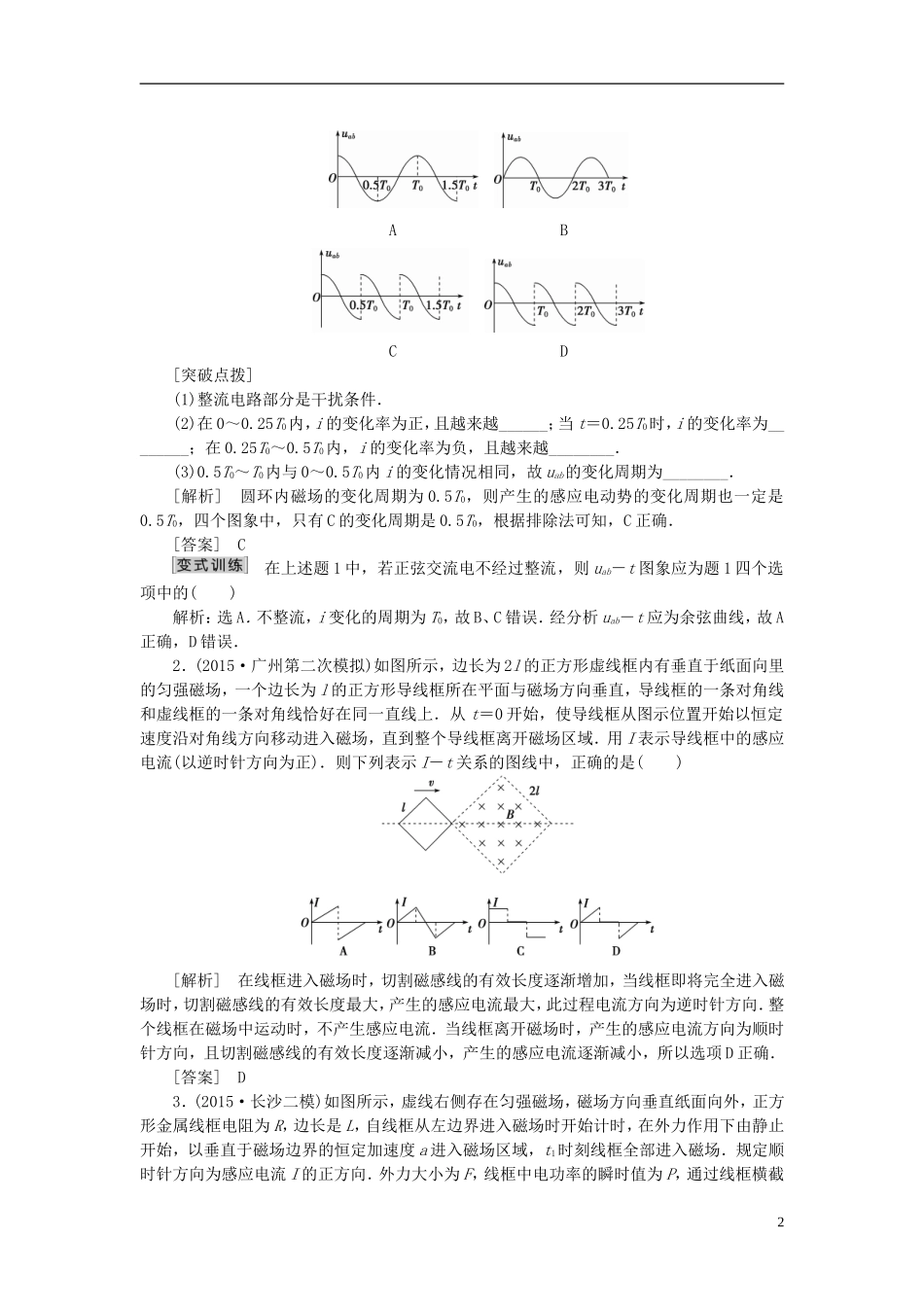

专题四 电磁感应与电路 第 1 讲 电磁感应规律及应用2016 高考导航——适用于全国卷Ⅰ热点聚焦备考对策1.电磁感应部分：以考查楞次定律和法拉第电磁感应定律的应用为主，多涉及牛顿运动定律、电功和电热等力电综合问题．考查形式为选择题或计算题.2.恒定电流部分：以选择题的形式考查动态电路、电路故障、含容电路和含电表电路等问题的分析.3.交变电流部分：以选择题的形式考查交变电流有效值与峰值的关系、理想变压器的原理．复习时应理清各个基本概念，熟记各公式及适用条件，掌握交流电“四值”的特点及适用范围，注意训练和掌握闭合电路的动态分析问题、含容电路的分析问题、变压器电路的动态分析问题及电磁感应与电路相综合问题的分析思路与方法，强化电磁感应图象问题的训练，提高解决与实际生活、生产科技相结合的实际问题的能力.第 1 讲 电磁感应规律及应用热点一 电磁感应图象问题命题规律 电磁感应图象问题多以选择题形式出现，有时也与计算题结合，主要考查以下内容：(1)综合应用楞次定律、法拉第电磁感应定律及电路、安培力等相关知识，判断电流(或安培力)随时间 t(或位移 x)变化的图象．(2)利用动力学观点判断棒(或线圈)的速度随时间变化的图象．(3)在计算题中考查学生的识图能力，由图象获取解题信息的能力．1．(2015·高考山东卷)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为 T0的正弦交流电源上，经二极管整流后，通过 R0的电流 i 始终向左，其大小按图乙所示规律变化．规定内圆环 a 端电势高于 b 端时，a、b 间的电压 uab为正，下列 uab－t图象可能正确的是( )甲乙1 A B C D[突破点拨](1)整流电路部分是干扰条件．(2)在 0～0.25T0内，i 的变化率为正，且越来越______；当 t＝0.25T0时，i 的变化率为________；在 0.25T0～0.5T0内，i 的变化率为负，且越来越________．(3)0.5T0～T0内与 0～0.5T0内 i 的变化情况相同，故 uab的变化周期为________．[解析] 圆环内磁场的变化周期为 0.5T0，则产生的感应电动势的变化周期也一定是0.5T0，四个图象中，只有 C 的变化周期是 0.5T0，根据排除法可知，C 正确．[答案] C 在上述题 1 中，若正弦交流电不经过整流，则 uab－t 图象应为题 1 四个选项中的( )解析：选 A．不整流，i 变化的周期为 T0，故 B、C 错误．经分析 uab－t 应为余弦曲线，故 A正确，D 错误．2．(2015·广州第二次模拟)如图...
