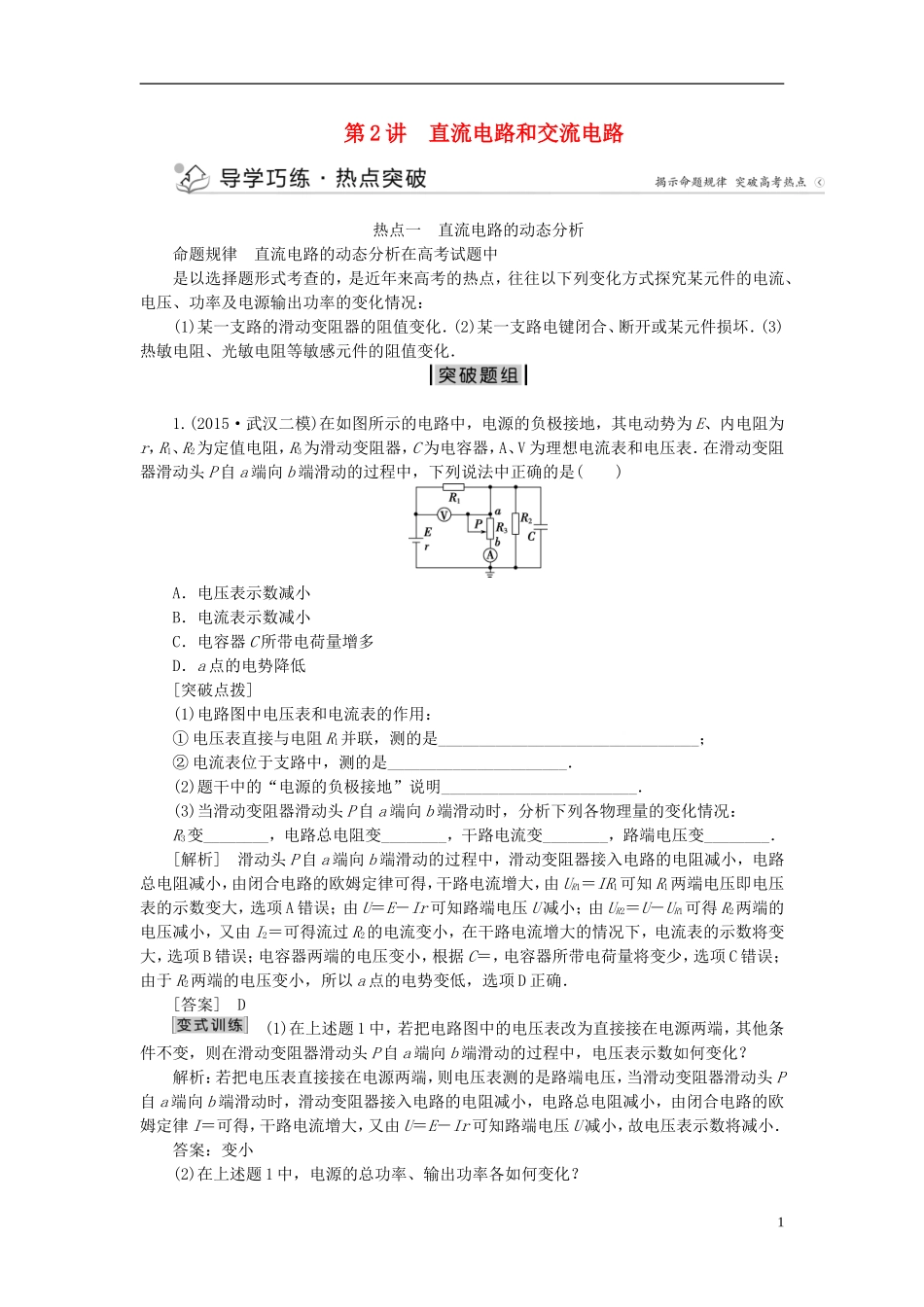

第 2 讲 直流电路和交流电路热点一 直流电路的动态分析命题规律 直流电路的动态分析在高考试题中是以选择题形式考查的，是近年来高考的热点，往往以下列变化方式探究某元件的电流、电压、功率及电源输出功率的变化情况：(1)某一支路的滑动变阻器的阻值变化．(2)某一支路电键闭合、断开或某元件损坏．(3)热敏电阻、光敏电阻等敏感元件的阻值变化．1.(2015·武汉二模)在如图所示的电路中，电源的负极接地，其电动势为 E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C 为电容器，A、V 为理想电流表和电压表．在滑动变阻器滑动头 P 自 a 端向 b 端滑动的过程中，下列说法中正确的是( )A．电压表示数减小B．电流表示数减小C．电容器 C 所带电荷量增多D．a 点的电势降低[突破点拨](1)电路图中电压表和电流表的作用：① 电压表直接与电阻 R1并联，测的是________________________________；② 电流表位于支路中，测的是______________________．(2)题干中的“电源的负极接地”说明________________________．(3)当滑动变阻器滑动头 P 自 a 端向 b 端滑动时，分析下列各物理量的变化情况：R3变________，电路总电阻变________，干路电流变________，路端电压变________．[解析] 滑动头 P 自 a 端向 b 端滑动的过程中，滑动变阻器接入电路的电阻减小，电路总电阻减小，由闭合电路的欧姆定律可得，干路电流增大，由 UR1＝IR1可知 R1两端电压即电压表的示数变大，选项 A 错误；由 U＝E－Ir 可知路端电压 U 减小；由 UR2＝U－UR1可得 R2两端的电压减小，又由 I2＝可得流过 R2的电流变小，在干路电流增大的情况下，电流表的示数将变大，选项 B 错误；电容器两端的电压变小，根据 C＝，电容器所带电荷量将变少，选项 C 错误；由于 R2两端的电压变小，所以 a 点的电势变低，选项 D 正确．[答案] D (1)在上述题 1 中，若把电路图中的电压表改为直接接在电源两端，其他条件不变，则在滑动变阻器滑动头 P 自 a 端向 b 端滑动的过程中，电压表示数如何变化？解析：若把电压表直接接在电源两端，则电压表测的是路端电压，当滑动变阻器滑动头 P自 a 端向 b 端滑动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，由闭合电路的欧姆定律 I＝可得，干路电流增大，又由 U＝E－Ir 可知路端电压 U 减小，故电压表示数将减小．答案：变小(2)在上述题 1 中，电源的总功率、输出功率各如...
