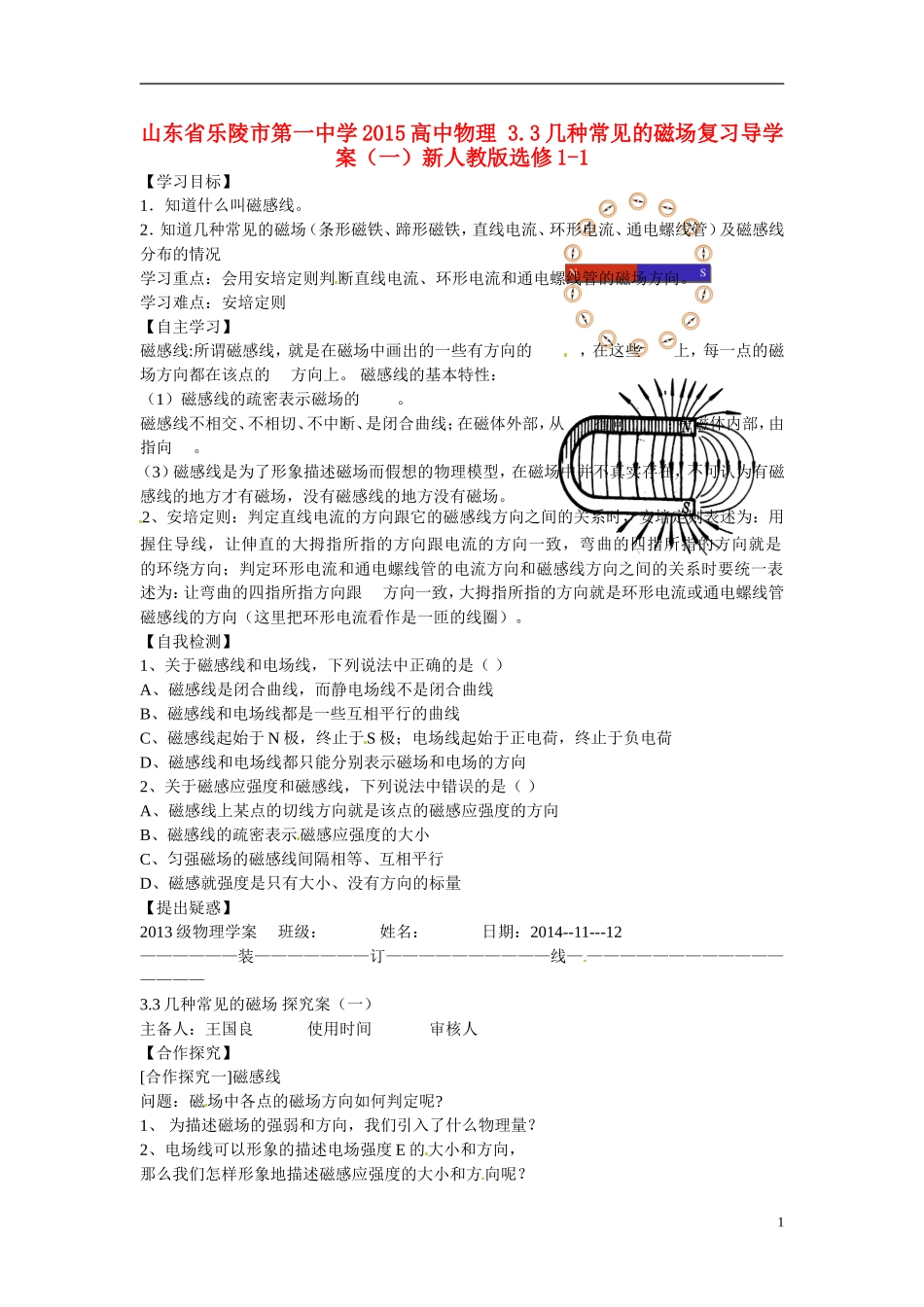

山东省乐陵市第一中学 2015 高中物理 3.3 几种常见的磁场复习导学案（一）新人教版选修 1-1【学习目标】1．知道什么叫磁感线。2．知道几种常见的磁场（条形磁铁、蹄形磁铁，直线电流、环形电流、通电螺线管）及磁感线分布的情况学习重点：会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。学习难点：安培定则【自主学习】磁感线:所谓磁感线，就是在磁场中画出的一些有方向的 ，在这些 上，每一点的磁场方向都在该点的 方向上。 磁感线的基本特性：（1）磁感线的疏密表示磁场的 。磁感线不相交、不相切、不中断、是闭合曲线；在磁体外部，从 指向 ；在磁体内部，由 指向 。（3）磁感线是为了形象描述磁场而假想的物理模型，在磁场中并不真实存在，不可认为有磁感线的地方才有磁场，没有磁感线的地方没有磁场。2、安培定则：判定直线电流的方向跟它的磁感线方向之间的关系时，安培定则表述为：用 握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是 的环绕方向；判定环形电流和通电螺线管的电流方向和磁感线方向之间的关系时要统一表述为：让弯曲的四指所指方向跟 方向一致，大拇指所指的方向就是环形电流或通电螺线管 磁感线的方向（这里把环形电流看作是一匝的线圈）。【自我检测】1、关于磁感线和电场线，下列说法中正确的是（ ）A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于 N 极，终止于S 极；电场线起始于正电荷，终止于负电荷 D、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（ ）A、磁感线上某点的切线方向就是该点的磁感应强度的方向B、磁感线的疏密表示磁感应强度的大小C、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量【提出疑惑】2013 级物理学案 班级： 姓名： 日期：2014--11---12——————装———————订——————————线— ———————————————— 3.3 几种常见的磁场 探究案（一）主备人：王国良 使用时间 审核人【合作探究】[合作探究一]磁感线问题：磁场中各点的磁场方向如何判定呢? 1、 为描述磁场的强弱和方向，我们引入了什么物理量？2、电场线可以形象的描述电场强度 E 的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？1I注意：区别磁感线和电场线的异同点[合...
