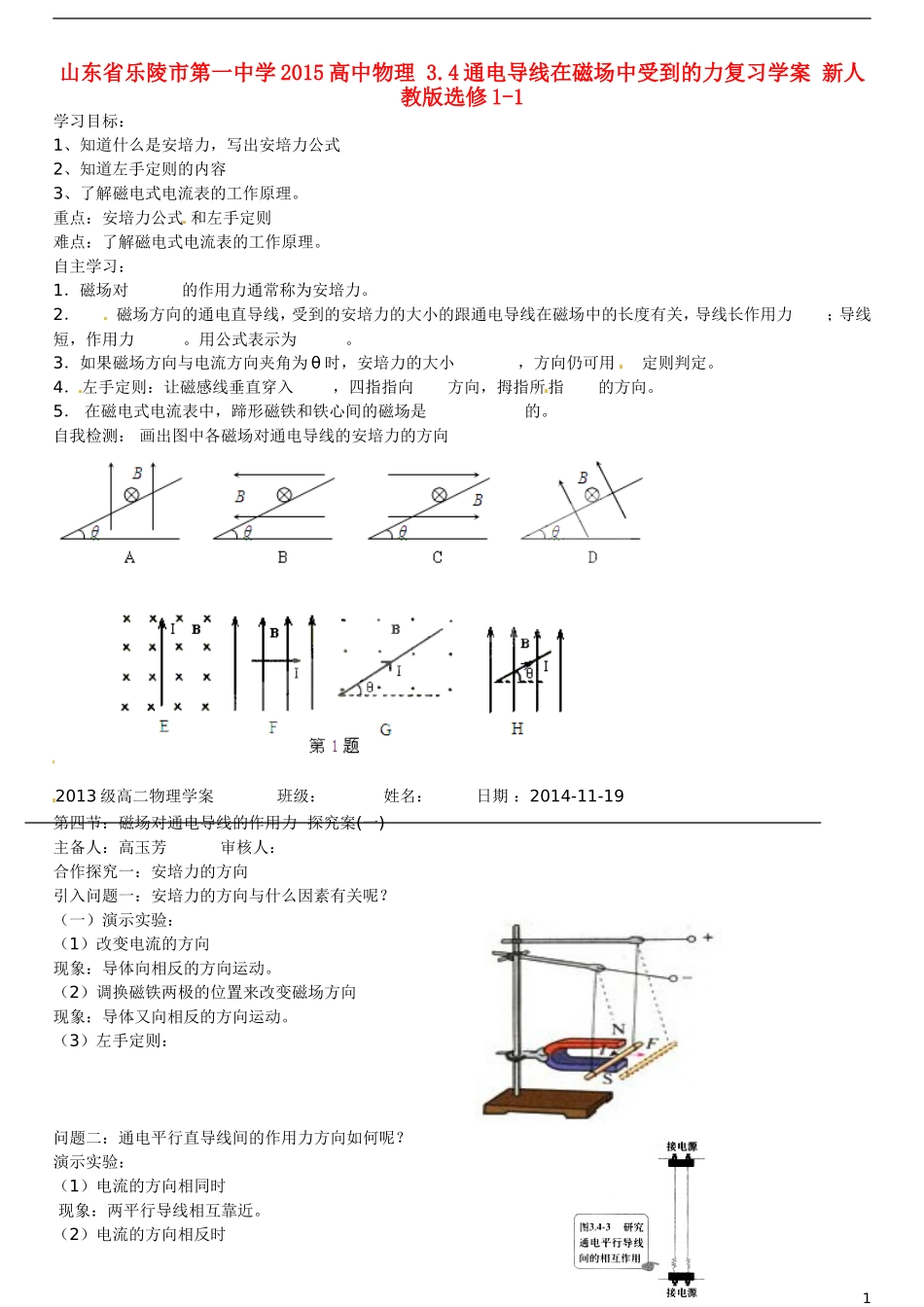

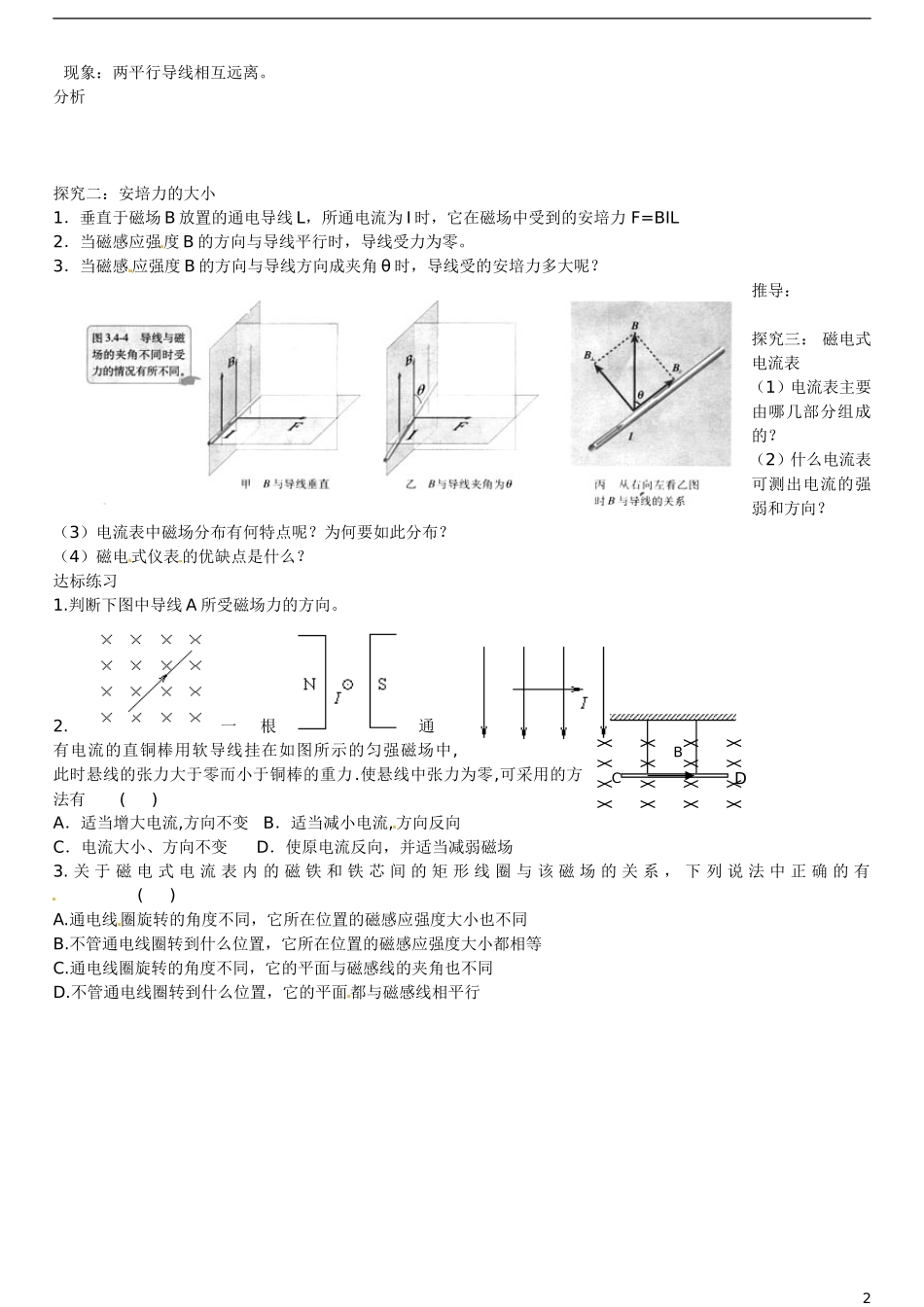

山东省乐陵市第一中学 2015 高中物理 3.4 通电导线在磁场中受到的力复习学案 新人教版选修 1-1学习目标：1、知道什么是安培力，写出安培力公式2、知道左手定则的内容3、了解磁电式电流表的工作原理。重点：安培力公式 和左手定则难点：了解磁电式电流表的工作原理。自主学习：1．磁场对 的作用力通常称为安培力。2． 磁场方向的通电直导线，受到的安培力的大小的跟通电导线在磁场中的长度有关，导线长作用力 ；导线短，作用力 。用公式表示为 。3．如果磁场方向与电流方向夹角为 θ 时，安培力的大小 ，方向仍可用 定则判定。4．左手定则：让磁感线垂直穿入 ，四指指向 方向，拇指所指 的方向。 5． 在磁电式电流表中，蹄形磁铁和铁心间的磁场是 的。自我检测： 画出图中各磁场对通电导线的安培力的方向2013 级高二物理学案 班级： 姓名： 日期 ：2014-11-19第四节：磁场对通电导线的作用力 探究案(一)主备人：高玉芳 审核人：合作探究一：安培力的方向引入问题一：安培力的方向与什么因素有关呢？（一）演示实验： （1）改变电流的方向 现象：导体向相反的方向运动。（2）调换磁铁两极的位置来改变磁场方向 现象：导体又向相反的方向运动。（3）左手定则：问题二：通电平行直导线间的作用力方向如何呢？演示实验：（1）电流的方向相同时 现象：两平行导线相互靠近。（2）电流的方向相反时 1 现象：两平行导线相互远离。分析探究二：安培力的大小1．垂直于磁场 B 放置的通电导线 L，所通电流为 I 时，它在磁场中受到的安培力 F=BIL2．当磁感应强度 B 的方向与导线平行时，导线受力为零。3．当磁感 应强度 B 的方向与导线方向成夹角 θ 时，导线受的安培力多大呢？推导：探究三： 磁电式电流表（1）电流表主要由哪几部分组成的？（2）什么电流表可测出电流的强弱和方向？（3）电流表中磁场分布有何特点呢？为何要如此分布？（4）磁电式仪表的优缺点是什么？达标练习1.判断下图中导线 A 所受磁场力的方向。2. 一根通有电流的直铜棒用软导线挂在如图所示的匀强磁场中,此时悬线的张力大于零而小于铜棒的重力.使悬线中张力为零,可采用的方法有 ( ) A．适当增大电流,方向不变 B．适当减小电流,方向反向C．电流大小、方向不变 D．使原电流反向，并适当减弱磁场3. 关 于 磁 电 式 电 流 表 内 的 磁 铁 和 铁 芯 间 的 矩 形 线 圈 与 该 磁 场 的 关 系 ， 下 ...
