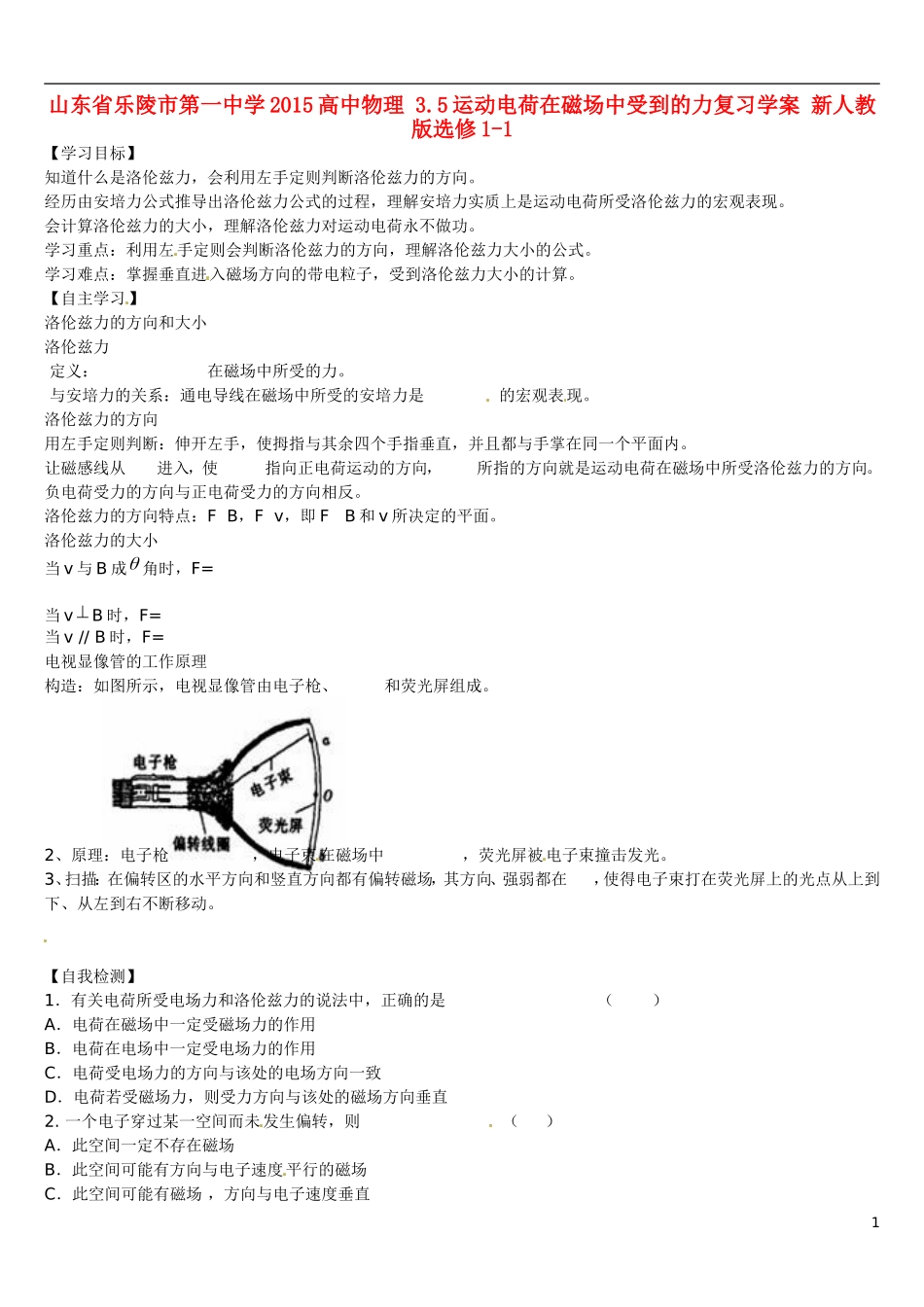

山东省乐陵市第一中学 2015 高中物理 3
5 运动电荷在磁场中受到的力复习学案 新人教版选修 1-1【学习目标】知道什么是洛伦兹力，会利用左手定则判断洛伦兹力的方向
经历由安培力公式推导出洛伦兹力公式的过程，理解安培力实质上是运动电荷所受洛伦兹力的宏观表现
会计算洛伦兹力的大小，理解洛伦兹力对运动电荷永不做功
学习重点：利用左手定则会判断洛伦兹力的方向，理解洛伦兹力大小的公式
学习难点：掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算
【自主学习】洛伦兹力的方向和大小洛伦兹力 定义： 在磁场中所受的力
与安培力的关系：通电导线在磁场中所受的安培力是 的宏观表现
洛伦兹力的方向用左手定则判断：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内
让磁感线从 进入，使 指向正电荷运动的方向， 所指的方向就是运动电荷在磁场中所受洛伦兹力的方向
负电荷受力的方向与正电荷受力的方向相反
洛伦兹力的方向特点：F B，F v，即 F B 和 v 所决定的平面
洛伦兹力的大小当 v 与 B 成 角时，F= 当 v B 时，F= 当 v // B 时，F= 电视显像管的工作原理构造：如图所示，电视显像管由电子枪、 和荧光屏组成
2、原理：电子枪 ，电子束在磁场中 ，荧光屏被电子束撞击发光
3、扫描：在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在 ，使得电子束打在荧光屏上的光点从上到下、从左到右不断移动
【自我检测】1．有关电荷所受电场力和洛伦兹力的说法中，正确的是 （ ）A．电荷在磁场中一定受磁场力的作用B．电荷在电场中一定受电场力的作用C．电荷受电场力的方向与该处的电场方向一致D．电荷若受磁场力，则受力方向与该处的磁场方向垂直2

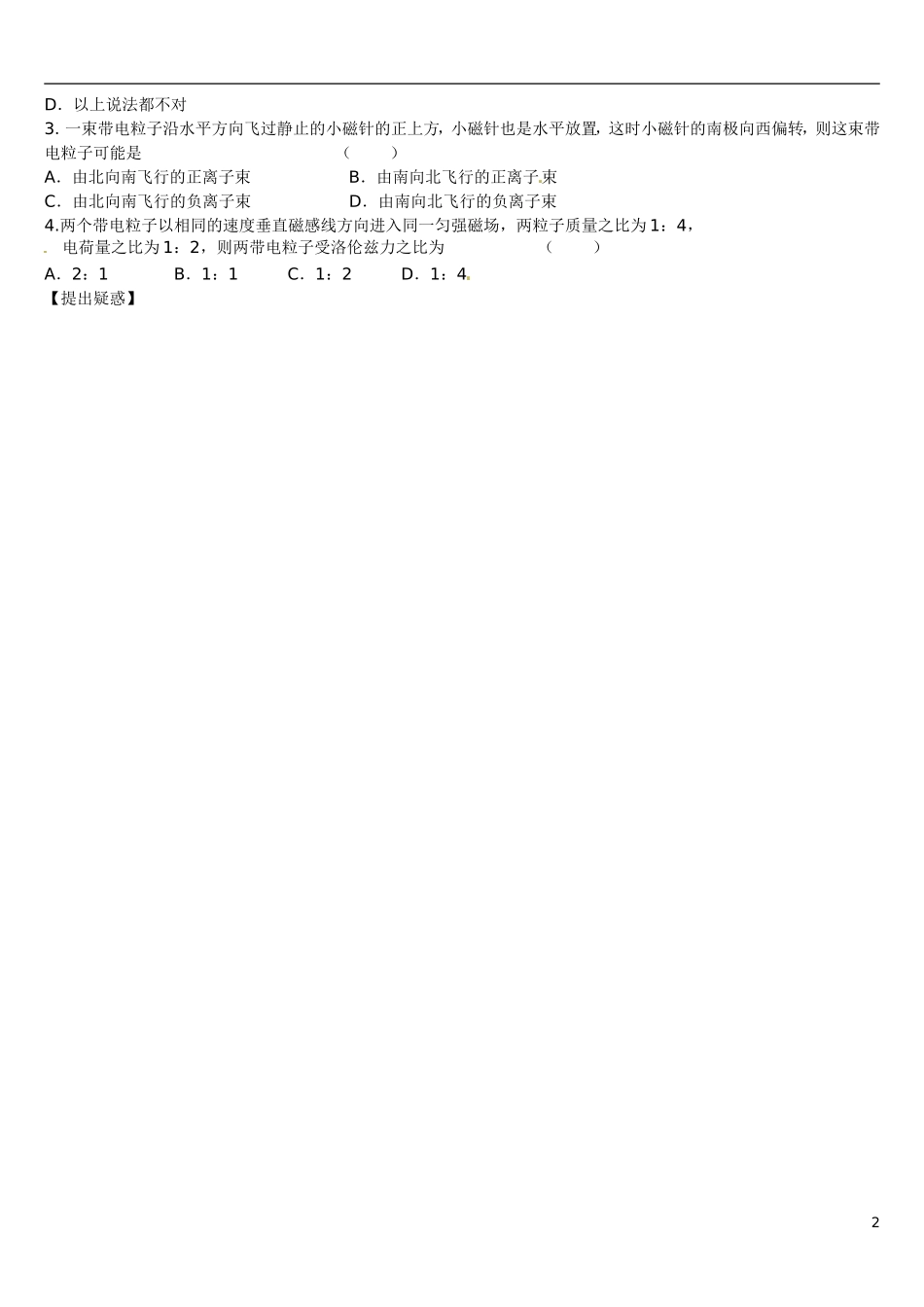

一个电子穿过某一空间而未发生偏转，则 （ ）A．此空间一定不存在磁场 B．此空间可能有方向与电子速度平行的磁场 C．此空间
