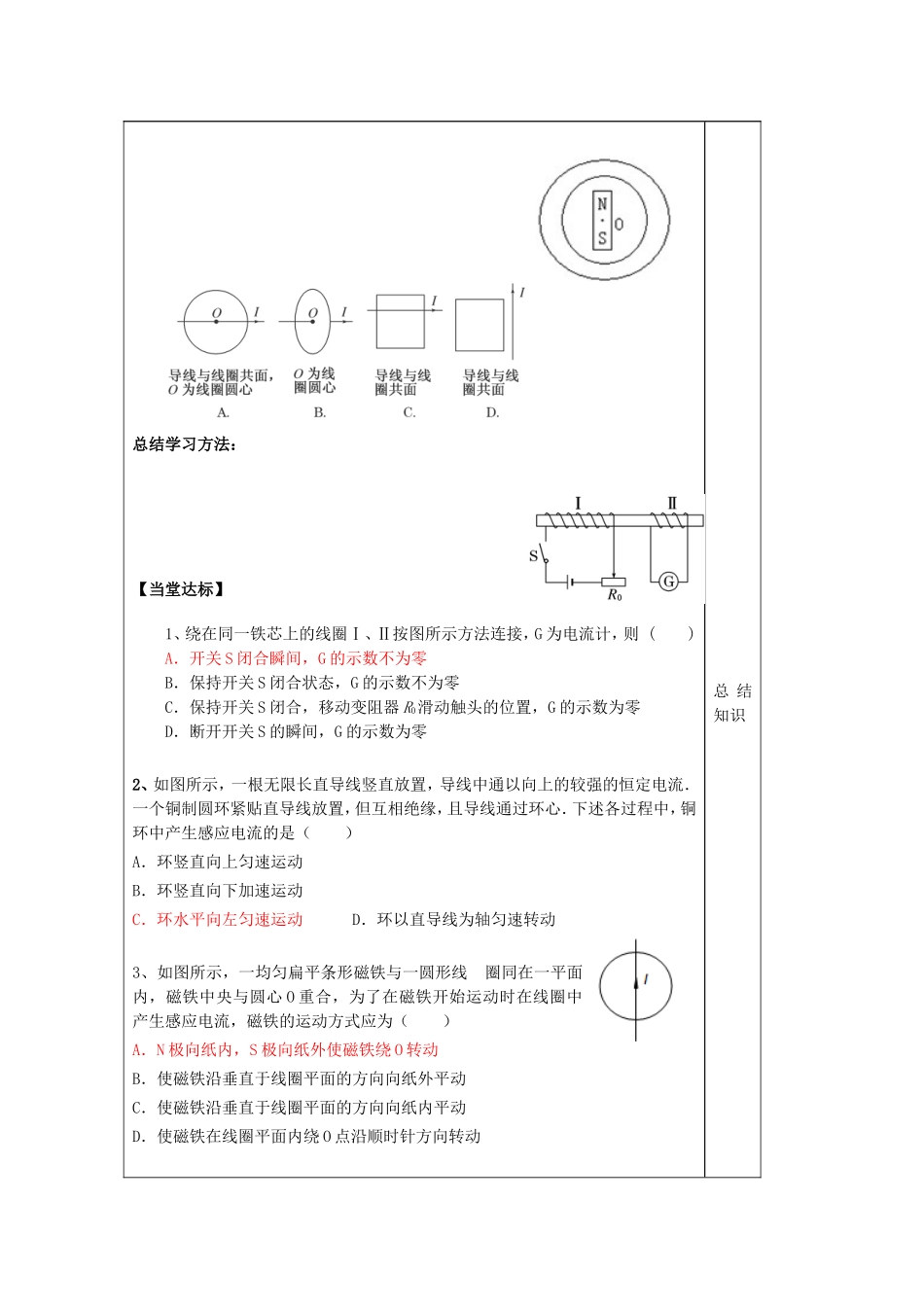

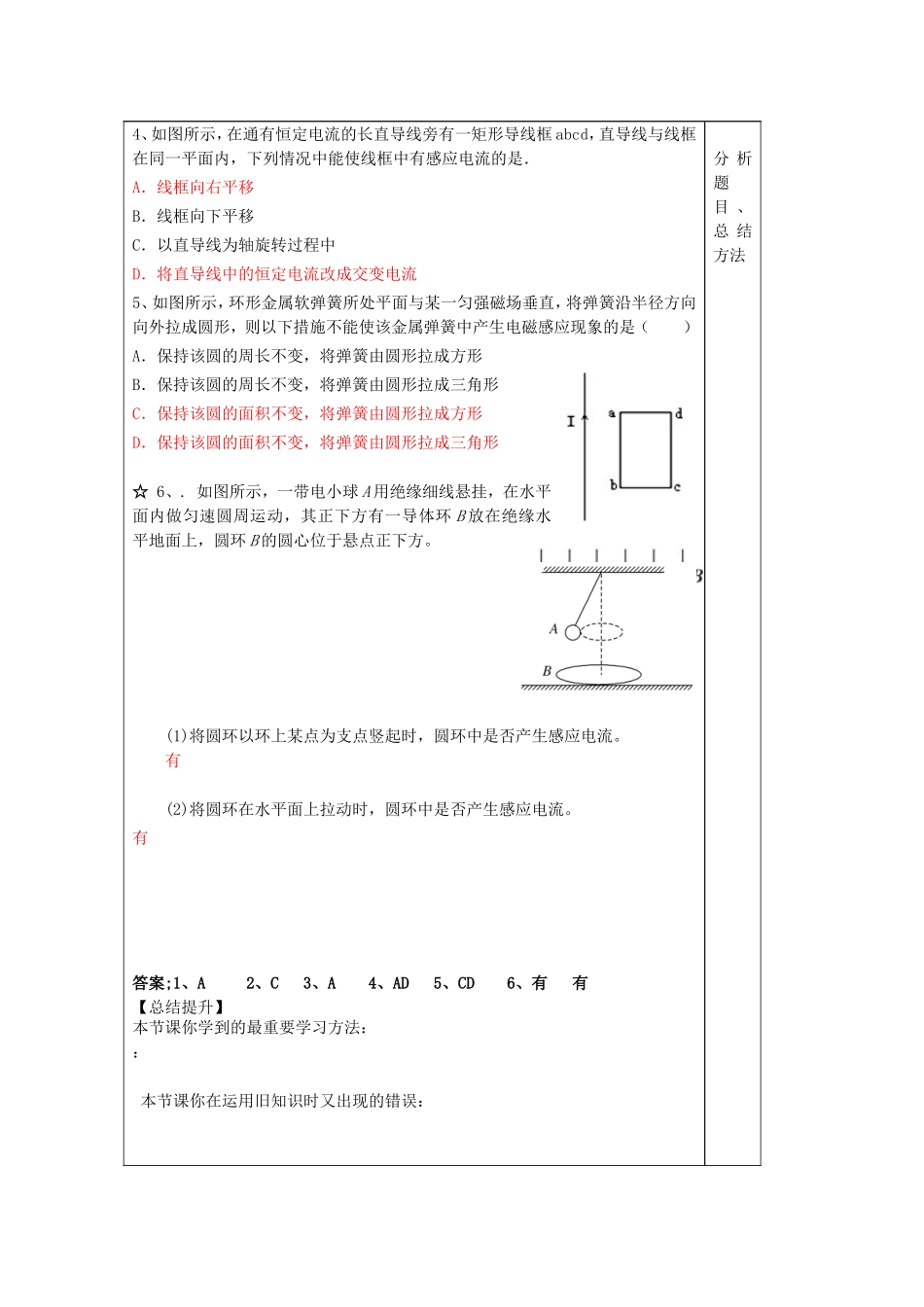

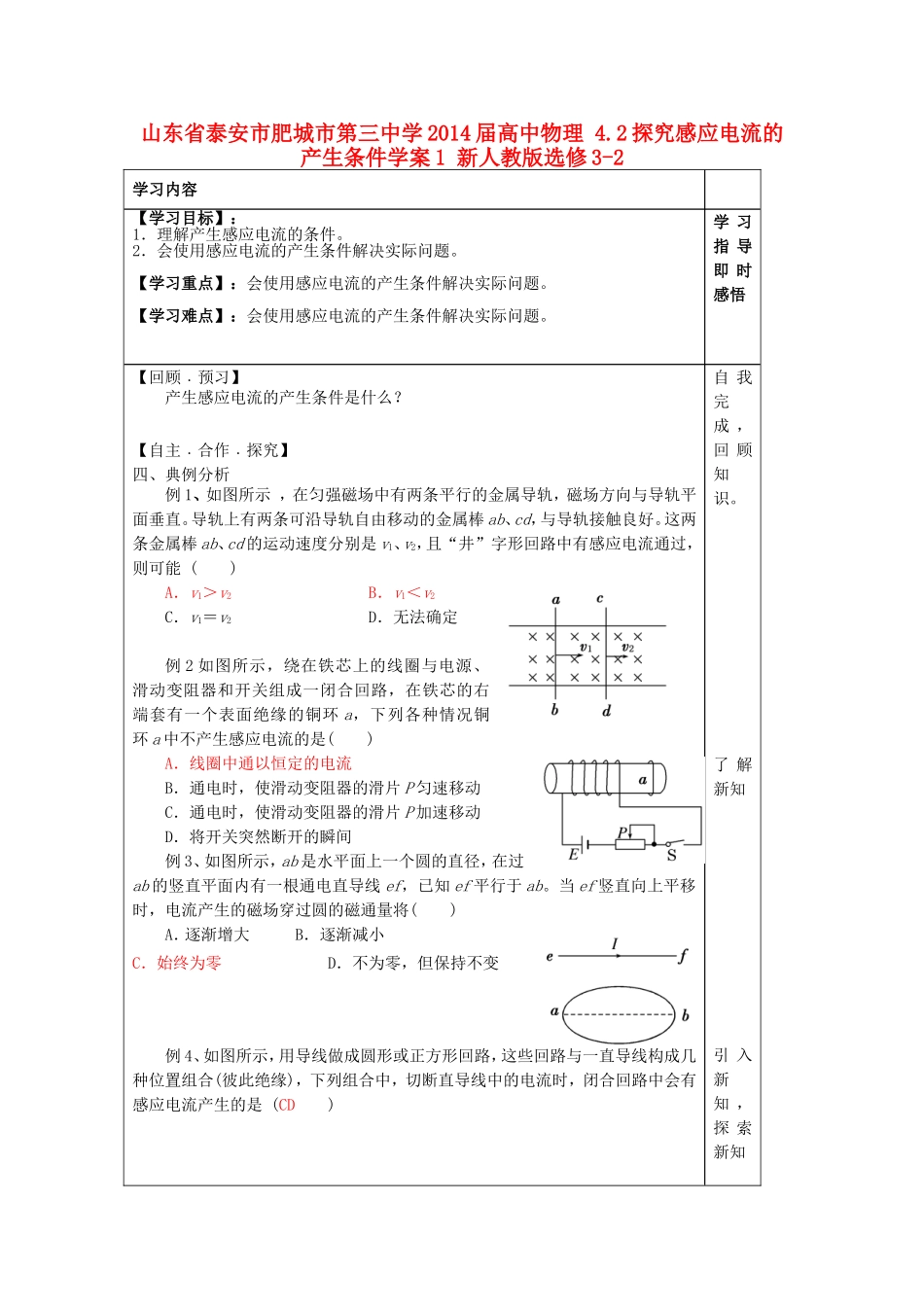

山东省泰安市肥城市第三中学 2014 届高中物理 4.2 探究感应电流的产生条件学案 1 新人教版选修 3-2学习内容【学习目标】：1．理解产生感应电流的条件。2．会使用感应电流的产生条件解决实际问题。【学习重点】：会使用感应电流的产生条件解决实际问题。【学习难点】：会使用感应电流的产生条件解决实际问题。学 习指 导即 时感悟【回顾﹒预习】产生感应电流的产生条件是什么？【自主﹒合作﹒探究】四、典例分析例 1、如图所示 ，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。导轨上有两条可沿导轨自由移动的金属棒 ab、cd，与导轨接触良好。这两条金属棒 ab、cd 的运动速度分别是 v1、v2，且“井”字形回路中有感应电流通过，则可能 ( ) A．v1＞v2 B．v1＜v2C．v1＝v2 D．无法确定例 2 如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一个表面绝缘的铜环 a，下列各种情况铜环 a 中不产生感应电流的是( )A．线圈中通以恒定的电流 B．通电时，使滑动变阻器的滑片 P 匀速移动C．通电时，使滑动变阻器的滑片 P 加速移动D．将开关突然断开的瞬间例 3、如图所示，ab 是水平面上一个圆的直径，在过ab 的竖直平面内有一根通电直导线 ef，已知 ef 平行于 ab。当 ef 竖直向上平移时，电流产生的磁场穿过圆的磁通量将( )A．逐渐增大 B．逐渐减小C．始终为零 D．不为零，但保持不变例 4、如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是 (CD )自 我完成 ，回 顾知识。了 解新知引 入新知 ，探 索新知总结学习方法：【当堂达标】1、绕在同一铁芯上的线圈Ⅰ、Ⅱ按图所示方法连接，G 为电流计，则 ( )A．开关 S 闭合瞬间，G 的示数不为零B．保持开关 S 闭合状态，G 的示数不为零C．保持开关 S 闭合，移动变阻器 R0滑动触头的位置，G 的示数为零 D．断开开关 S 的瞬间，G 的示数为零2、如图所示，一根无限长直导线竖直放置，导线中通以向上的较强的恒定电流．一个铜制圆环紧贴直导线放置，但互相绝缘，且导线通过环心．下述各过程中，铜环中产生感应电流的是（ ）A．环竖直向上匀速运动B．环竖直向下加速运动C．环水平向左匀速运动 D．环以直导线为轴匀速转动3、如图所示，一均匀扁平条形磁铁与一圆形线 圈同在一平面内...
