山东省泰安市肥城市第三中学2014届高中物理 4.5电磁感应现象的两类情况学案2 新人教版选修3-2

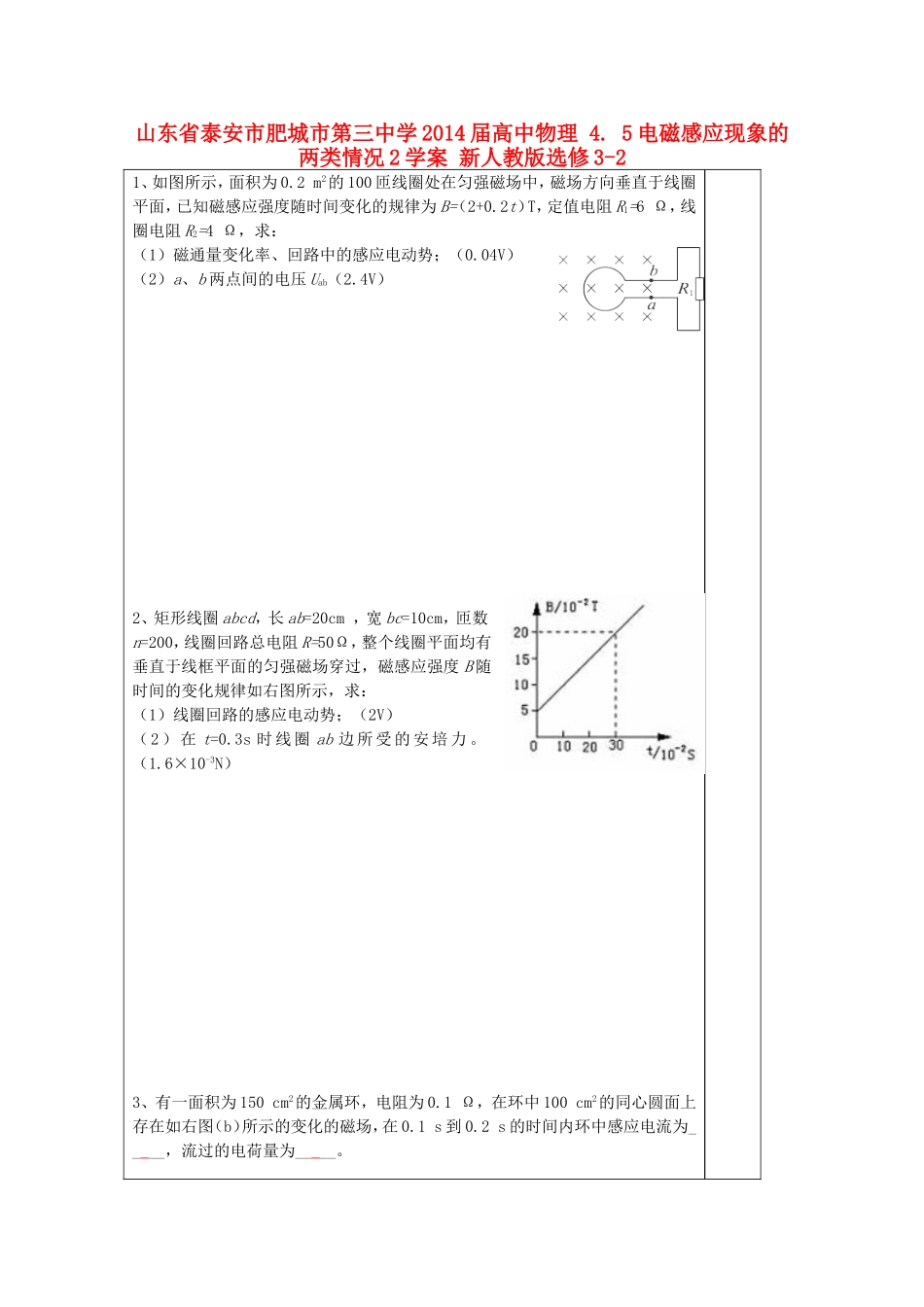

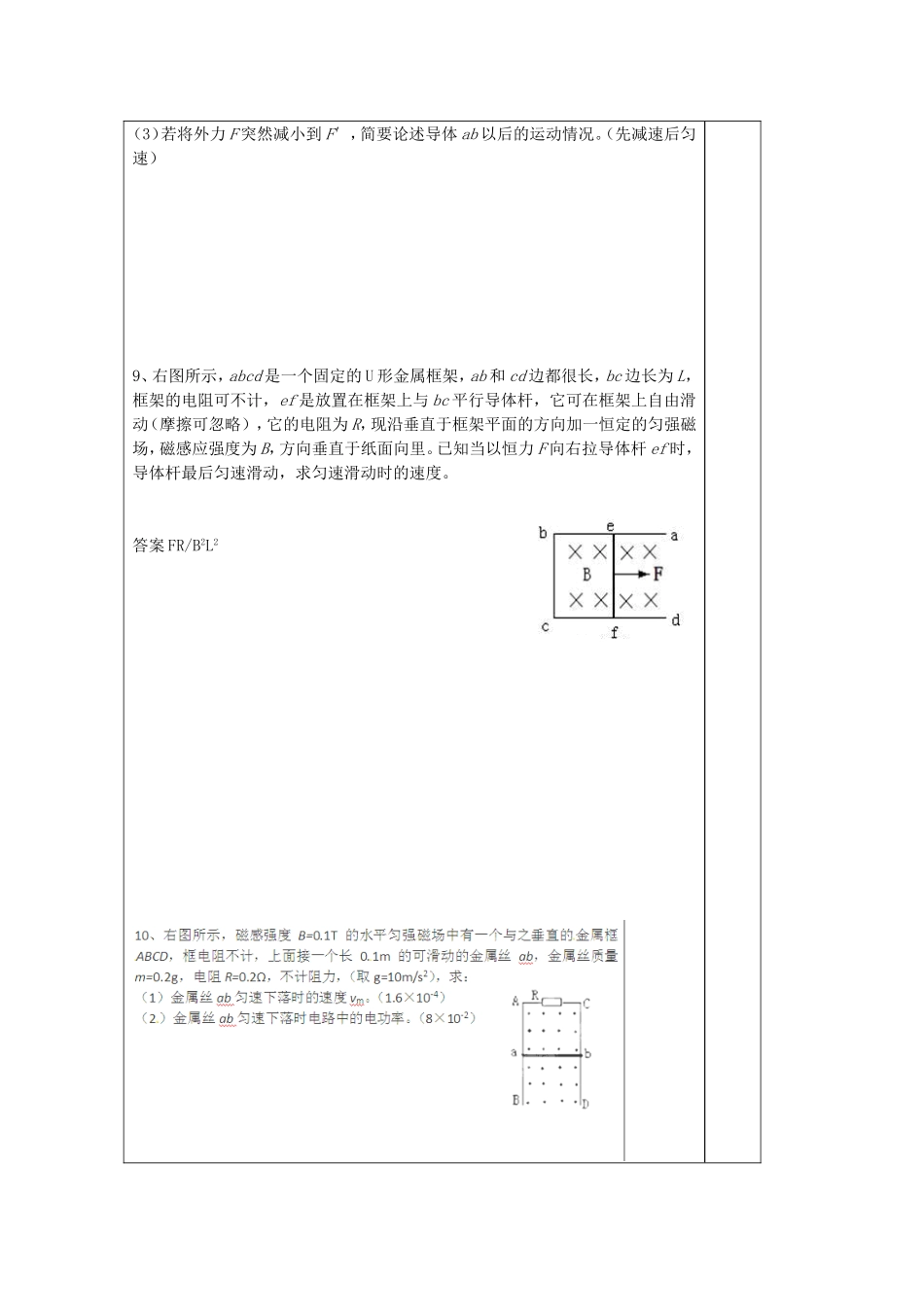

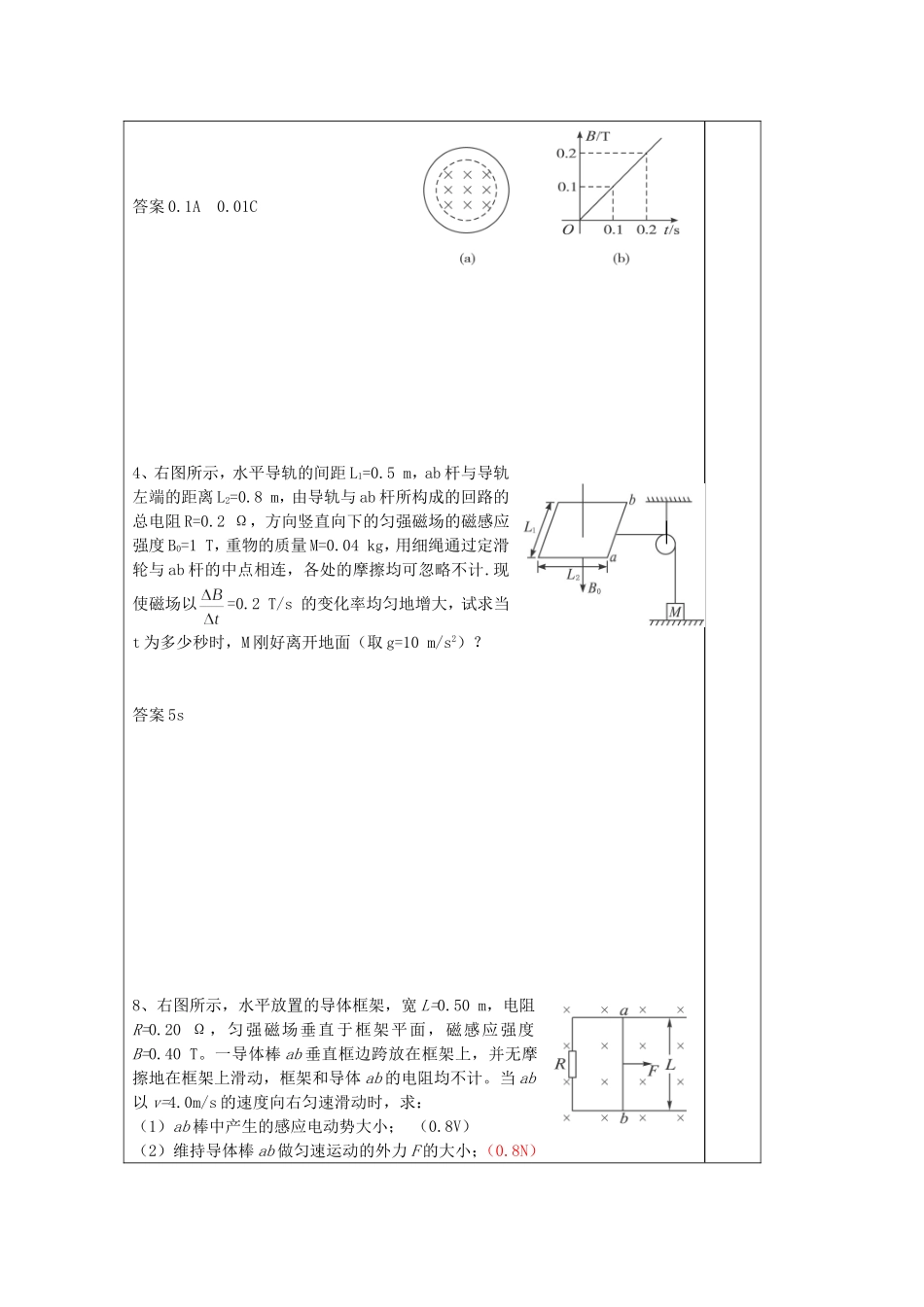

山东省泰安市肥城市第三中学 2014 届高中物理 4. 5 电磁感应现象的两类情况 2 学案 新人教版选修 3-21、如图所示，面积为 0.2 m2的 100 匝线圈处在匀强磁场中，磁场方向垂直于线圈平面，已知磁感应强度随时间变化的规律为 B=（2+0.2t）T，定值电阻 R1=6 Ω，线圈电阻 R2=4 Ω，求：（1）磁通量变化率、回路中的感应电动势；（0.04V）（2）a、b 两点间的电压 Uab（2.4V） 2、矩形线圈 abcd，长 ab=20cm ，宽 bc=10cm，匝数n=200，线圈回路总电阻 R=50Ω，整个线圈平面均有垂直于线框平面的匀强磁场穿过，磁感应强度 B 随时间的变化规律如右图所示，求：（1）线圈回路的感应电动势；（2V）（2）在 t=0.3s 时线圈 ab 边所受的安培力 。（1.6×10-3N）3、有一面积为 150 cm2的金属环，电阻为 0.1 Ω，在环中 100 cm2的同心圆面上存在如右图（b）所示的变化的磁场，在 0.1 s 到 0.2 s 的时间内环中感应电流为__ __，流过的电荷量为__ __。答案 0.1A 0.01C4、右图所示，水平导轨的间距 L1=0.5 m，ab 杆与导轨左端的距离 L2=0.8 m，由导轨与 ab 杆所构成的回路的总电阻 R=0.2 Ω，方向竖直向下的匀强磁场的磁感应强度 B0=1 T，重物的质量 M=0.04 kg，用细绳通过定滑轮与 ab 杆的中点相连，各处的摩擦均可忽略不计.现使磁场以=0.2 T/s 的变化率均匀地增大，试求当t 为多少秒时，M 刚好离开地面（取 g=10 m/s2）？答案 5s8、右图所示，水平放置的导体框架，宽 L=0.50 m，电阻R=0.20 Ω，匀强磁场垂直于框架平面，磁感应强度B=0.40 T。一导体棒 ab 垂直框边跨放在框架上，并无摩擦地在框架上滑动，框架和导体 ab 的电阻均不计。当 ab以 v=4.0m/s 的速度向右匀速滑动时，求：（1）ab 棒中产生的感应电动势大小； （0.8V）（2）维持导体棒 ab 做匀速运动的外力 F 的大小；（0.8N）（3）若将外力 F 突然减小到 F′，简要论述导体 ab 以后的运动情况。（先减速后匀速）9、右图所示，abcd 是一个固定的 U 形金属框架，ab 和 cd 边都很长，bc 边长为 L，框架的电阻可不计，ef 是放置在框架上与 bc 平行导体杆，它可在框架上自由滑动（摩擦可忽略），它的电阻为 R，现沿垂直于框架平面的方向加一恒定的匀强磁场，磁感应强度为 B，方向垂直于纸面向里。已知当以恒力 F 向右拉导体杆 ef 时，导体杆最后匀速滑动，求匀速滑动时的速度。答案 FR/B2L2 ...
