中天建设集团第三建设公司定型化设施产品汇编

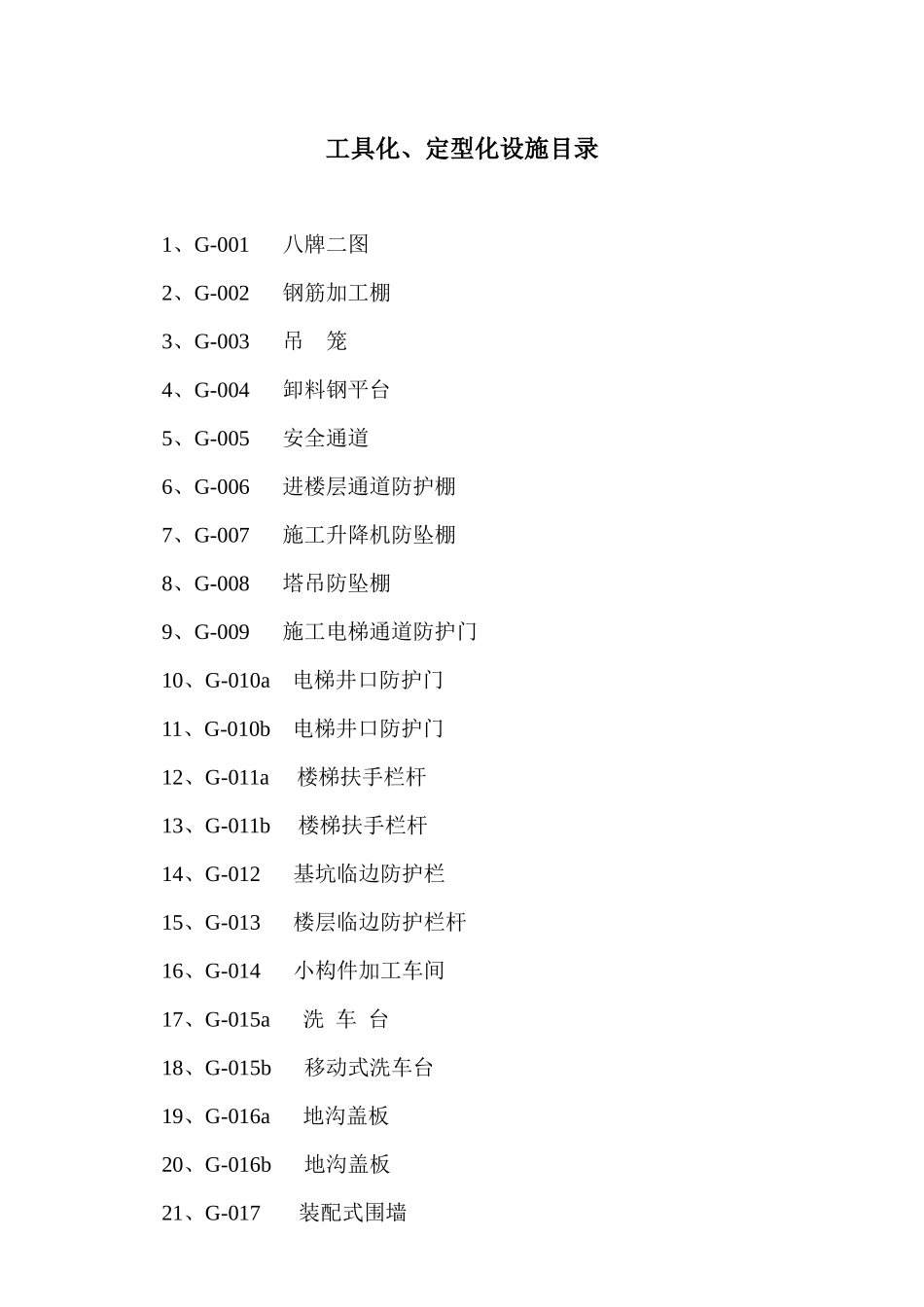

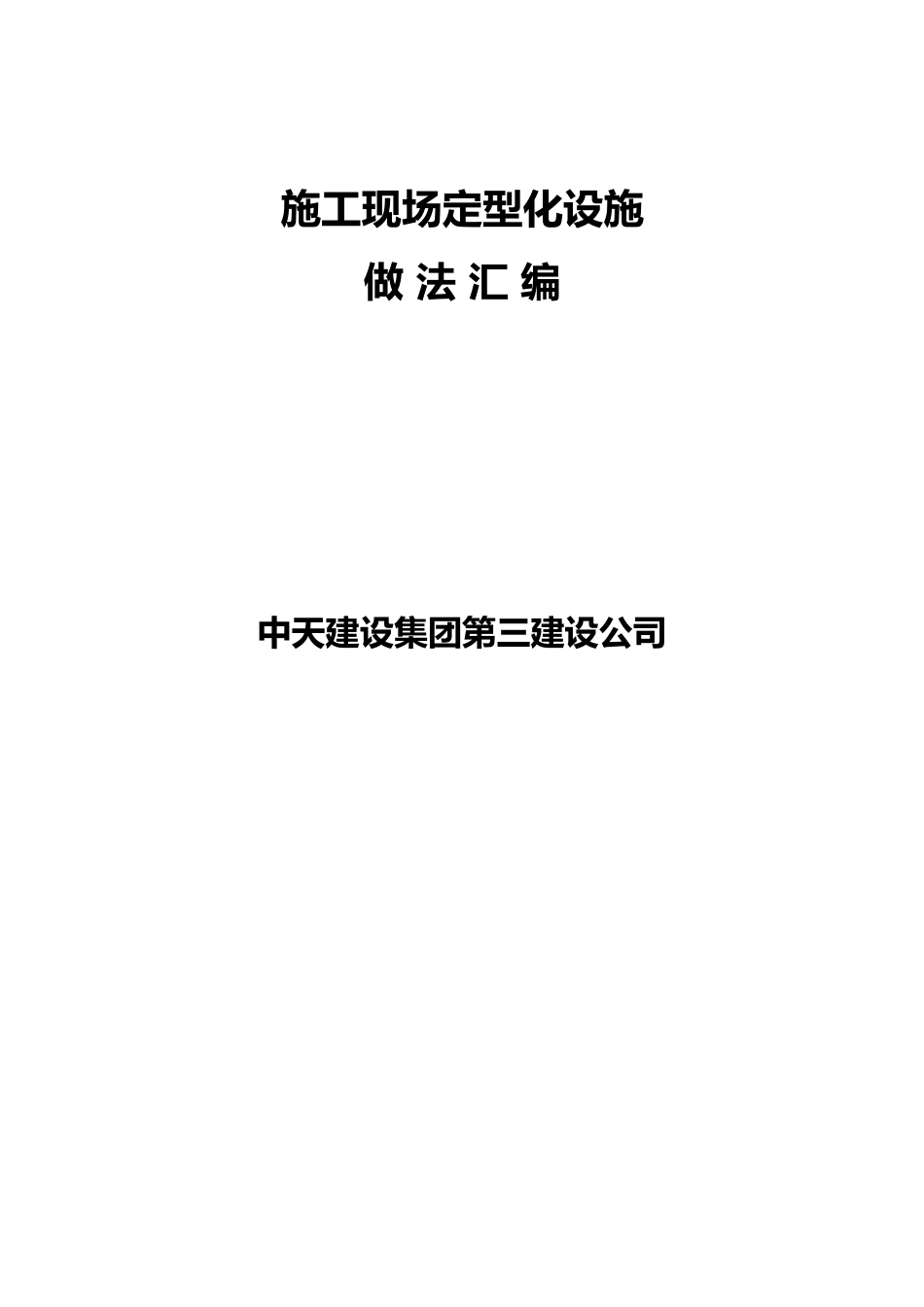

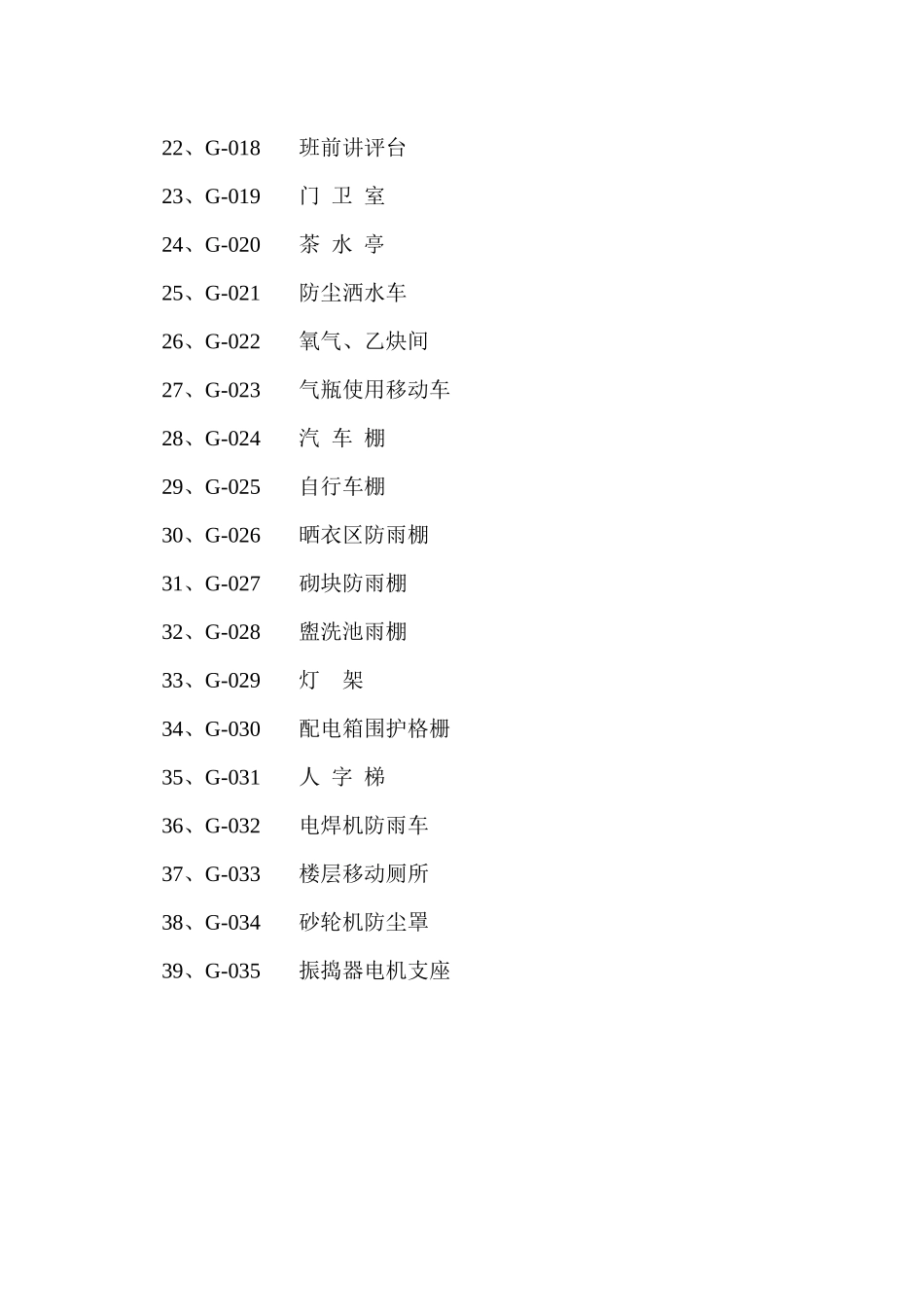

施工现场定型化设施做 法 汇 编中天建设集团第三建设公司工具化、定型化设施目录1、G-001 八牌二图2、G-002 钢筋加工棚3、G-003 吊 笼4、G-004 卸料钢平台5、G-005 安全通道6、G-006 进楼层通道防护棚7、G-007 施工升降机防坠棚8、G-008 塔吊防坠棚9、G-009 施工电梯通道防护门10、G-010a 电梯井口防护门11、G-010b 电梯井口防护门12、G-011a 楼梯扶手栏杆 13、G-011b 楼梯扶手栏杆14、G-012 基坑临边防护栏15、G-013 楼层临边防护栏杆16、G-014 小构件加工车间17、G-015a 洗 车 台18、G-015b 移动式洗车台19、G-016a 地沟盖板20、G-016b 地沟盖板21、G-017 装配式围墙22、G-018 班前讲评台23、G-019 门 卫 室24、G-020 茶 水 亭25、G-021 防尘洒水车26、G-022 氧气、乙炔间27、G-023 气瓶使用移动车28、G-024 汽 车 棚29、G-025 自行车棚30、G-026 晒衣区防雨棚31、G-027 砌块防雨棚32、G-028 盥洗池雨棚33、G-029 灯 架34、G-030 配电箱围护格栅35、G-031 人 字 梯36、G-032 电焊机防雨车37、G-033 楼层移动厕所38、G-034 砂轮机防尘罩39、G-035 振捣器电机支座工具化、定型化安全生产防护设施系列 G-001八牌二图【适用范围】适用于施工现场八牌二图布置。 【产品特点】该设施结构简洁，安装使用方便，美观大方，安全可靠，可反复使用，可拆卸运输方便。 【制作方法】使用钢结构 150*150*5.0 钢管焊接连接耳板，用高强度螺栓进行拼装，每个立柱地面预埋地锚进行固定。该产品立柱、梁均采用中天蓝。【附图】工具化、定型化安全生产防护设施系列 G-002钢筋加工棚【适用范围】适用于施工现场钢筋加工区防坠、防雨。【产品特点】该设施结构简洁，安装使用方便，美观大方，安全可靠，可反复使用，可拆卸运输方便。 【制作方法】使用钢结构 140*5.0 钢管焊接连接耳板，用高强度螺栓进行拼装，每个立柱地面预埋 4 个 M16 螺杆进行固定。压型钢板做防坠、防雨盖顶。 该产品立柱、梁均采用黄色，盖顶采用中天蓝压型钢板。【附图】 工具化、定型化安全生产防护设施系列 G-003吊 笼【适用范围】 吊笼适用于建筑工地塔吊将零碎材料集中吊运。【产品特点】结构简单，使用方便，质量安全可靠，可重复使用。【制作方法】用∟50×5 的角铁焊接成边长为 80㎝的正方体，其中有五个面用钢筋和胶合板封闭，未封闭一面为口向上，在口的四角焊上 Φ16mm 吊环。吊笼口加设钢筋网罩防止坠...
