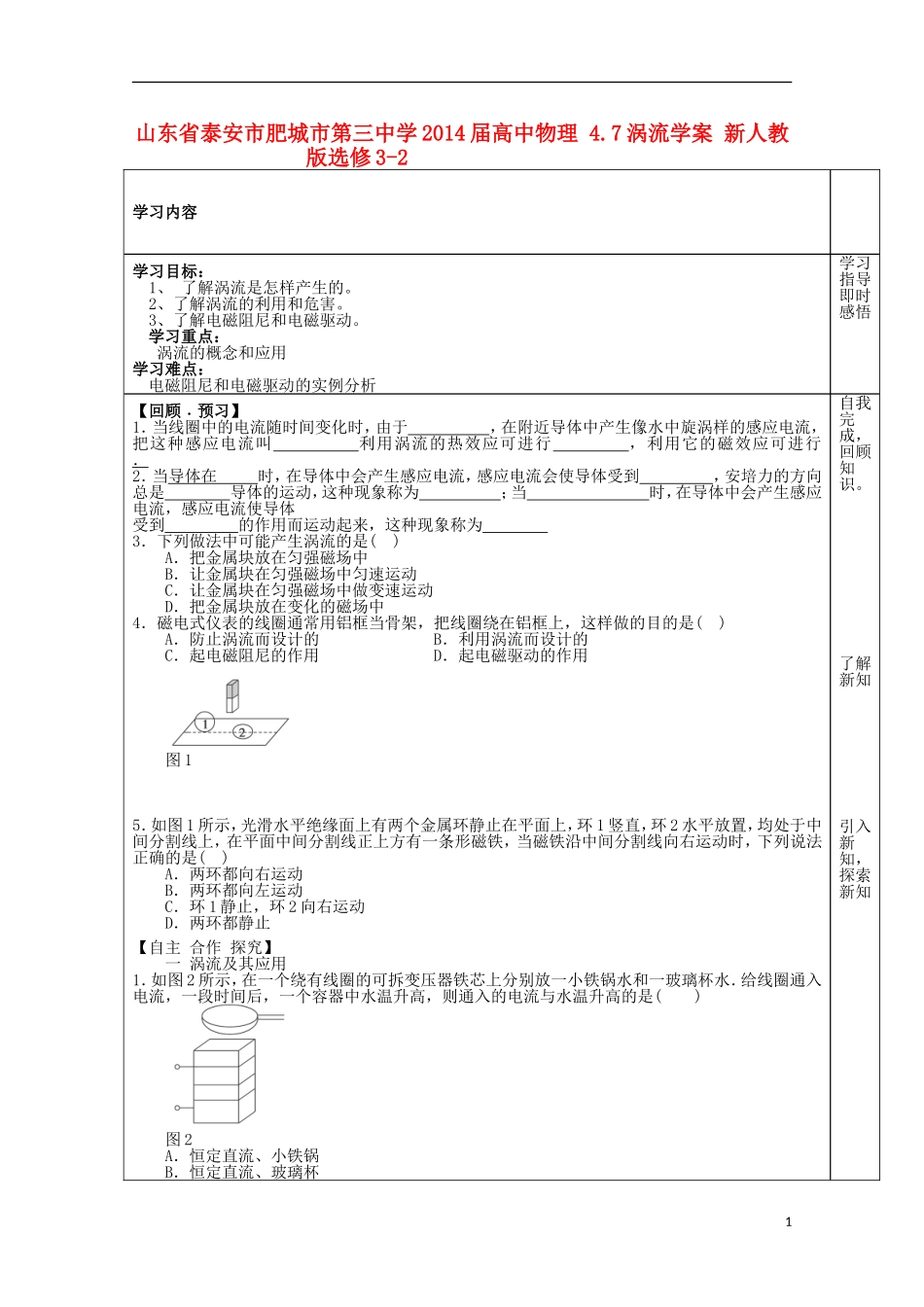

山东省泰安市肥城市第三中学 2014 届高中物理 4.7 涡流学案 新人教版选修 3-2学习内容学习目标：1、 了解涡流是怎样产生的。2、了解涡流的利用和危害。3、了解电磁阻尼和电磁驱动。 学习重点： 涡流的概念和应用学习难点：电磁阻尼和电磁驱动的实例分析学习指导即时感悟【回顾﹒预习】1．当线圈中的电流随时间变化时，由于 ，在附近导体中产生像水中旋涡样的感应电流，把这种感应电流叫 利用涡流的热效应可进行 ，利用它的磁效应可进行 ．2．当导体在 时，在导体中会产生感应电流，感应电流会使导体受到 ，安培力的方向总是 导体的运动，这种现象称为 ；当 时，在导体中会产生感应电流，感应电流使导体受到 的作用而运动起来，这种现象称为 3．下列做法中可能产生涡流的是( )A．把金属块放在匀强磁场中B．让金属块在匀强磁场中匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中4．磁电式仪表的线圈通常用铝框当骨架，把线圈绕在铝框上，这样做的目的是( )A．防止涡流而设计的 B．利用涡流而设计的C．起电磁阻尼的作用 D．起电磁驱动的作用图 15．如图 1 所示，光滑水平绝缘面上有两个金属环静止在平面上，环 1 竖直，环 2 水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是( )A．两环都向右运动 B．两环都向左运动C．环 1 静止，环 2 向右运动 D．两环都静止【自主 合作 探究】一 涡流及其应用1．如图 2 所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是( )图 2A．恒定直流、小铁锅 B．恒定直流、玻璃杯自我完成，回顾知识。了解新知引入新知，探索新知1C．变化的电流、小铁锅 D．变化的电流、玻璃杯二 电磁阻尼三 电磁驱动3．如图 5 所示，让一金属圆盘接近磁铁的两极，但不接触，使磁铁转动，圆盘也会跟着转动，这种现象称为“电磁驱动”，请你说明电磁驱动的原理．图 5 【例题】1．机场的安检门可以利用涡流探测人身上携带的金属物品，安检门中接有线圈，线圈中通以交变电流，关于其工作原理，以下说法正确的是( D )A．人身上携带的金属物品会被地磁场磁化，在线圈中产生感应电流B．人体在线圈交变电流产生的磁场中运动，产生感应电动势并在金属物品中产生感应电流C．线圈产生的交变磁场会...
