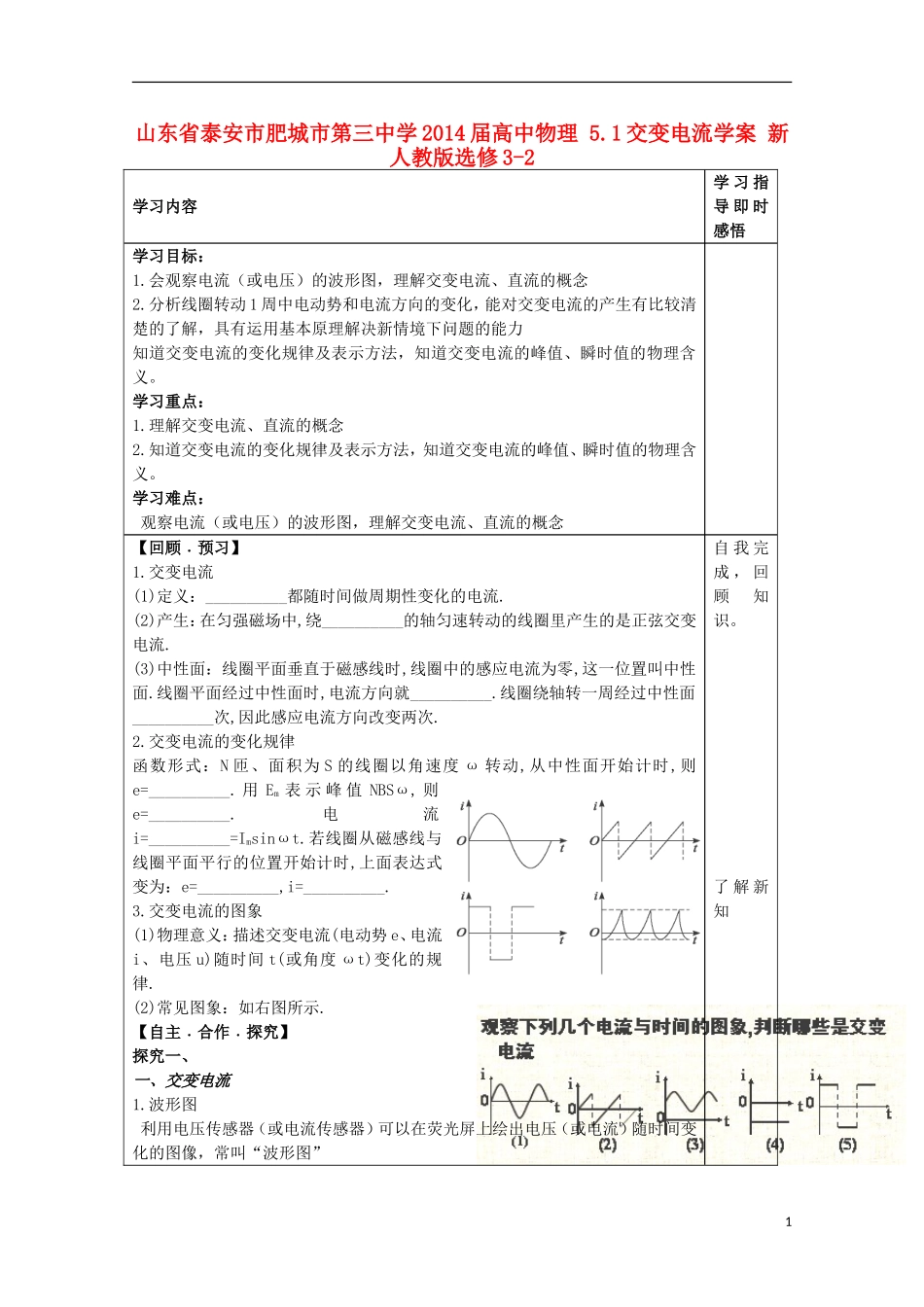

山东省泰安市肥城市第三中学2014届高中物理 5.1交变电流学案 新人教版选修3-2VIP专享

山东省泰安市肥城市第三中学 2014 届高中物理 5.1 交变电流学案 新人教版选修 3-2学习内容学 习 指导 即 时感悟学习目标：1.会观察电流（或电压）的波形图，理解交变电流、直流的概念2.分析线圈转动 1 周中电动势和电流方向的变化，能对交变电流的产生有比较清楚的了解，具有运用基本原理解决新情境下问题的能力知道交变电流的变化规律及表示方法，知道交变电流的峰值、瞬时值的物理含义。学习重点：1.理解交变电流、直流的概念2.知道交变电流的变化规律及表示方法，知道交变电流的峰值、瞬时值的物理含义。 学习难点： 观察电流（或电压）的波形图，理解交变电流、直流的概念【回顾﹒预习】1.交变电流(1)定义：__________都随时间做周期性变化的电流.(2)产生：在匀强磁场中,绕__________的轴匀速转动的线圈里产生的是正弦交变电流.(3)中性面：线圈平面垂直于磁感线时,线圈中的感应电流为零,这一位置叫中性面.线圈平面经过中性面时,电流方向就__________.线圈绕轴转一周经过中性面__________次,因此感应电流方向改变两次.2.交变电流的变化规律函数形式：N 匝、面积为 S 的线圈以角速度 ω 转动,从中性面开始计时,则e=__________. 用 Em 表 示 峰 值 NBSω, 则e=__________.电流i=__________=Imsinωt.若线圈从磁感线与线圈平面平行的位置开始计时,上面表达式变为：e=__________,i=__________.3.交变电流的图象(1)物理意义：描述交变电流(电动势 e、电流i、电压 u)随时间 t(或角度 ωt)变化的规律.(2)常见图象：如右图所示.【自主﹒合作﹒探究】探究一、一、交变电流1.波形图 利用电压传感器（或电流传感器）可以在荧光屏上绘出电压（或电流）随时间变化的图像，常叫“波形图”自 我 完成 ， 回顾知识。了 解 新知12.交变电流 （1）交变电流： （2）直流：探究二、二、交变电流的产生（1）产生机理如图 5-1-1 所示，将一个平面线圈置于匀强磁场中，线圈与外电路相连，组成闭合回路，使线圈绕__________磁感线的轴 OO′做匀速转动时线圈中就会产生交变电动势和交变电流. 图5-1-1（2）中性面平面线圈在匀强磁场中旋转，当线圈平面__________于磁感线时，各边都不切割磁感线，线圈中没有__________，这个位置叫做__________.线圈位于中性面时，穿过线圈的磁通量__________，磁通量的变化率__________，感应电动势__________.线圈经过中性面时，内部的感应电流方向要__________.探究三 三、交变电流的变化...
