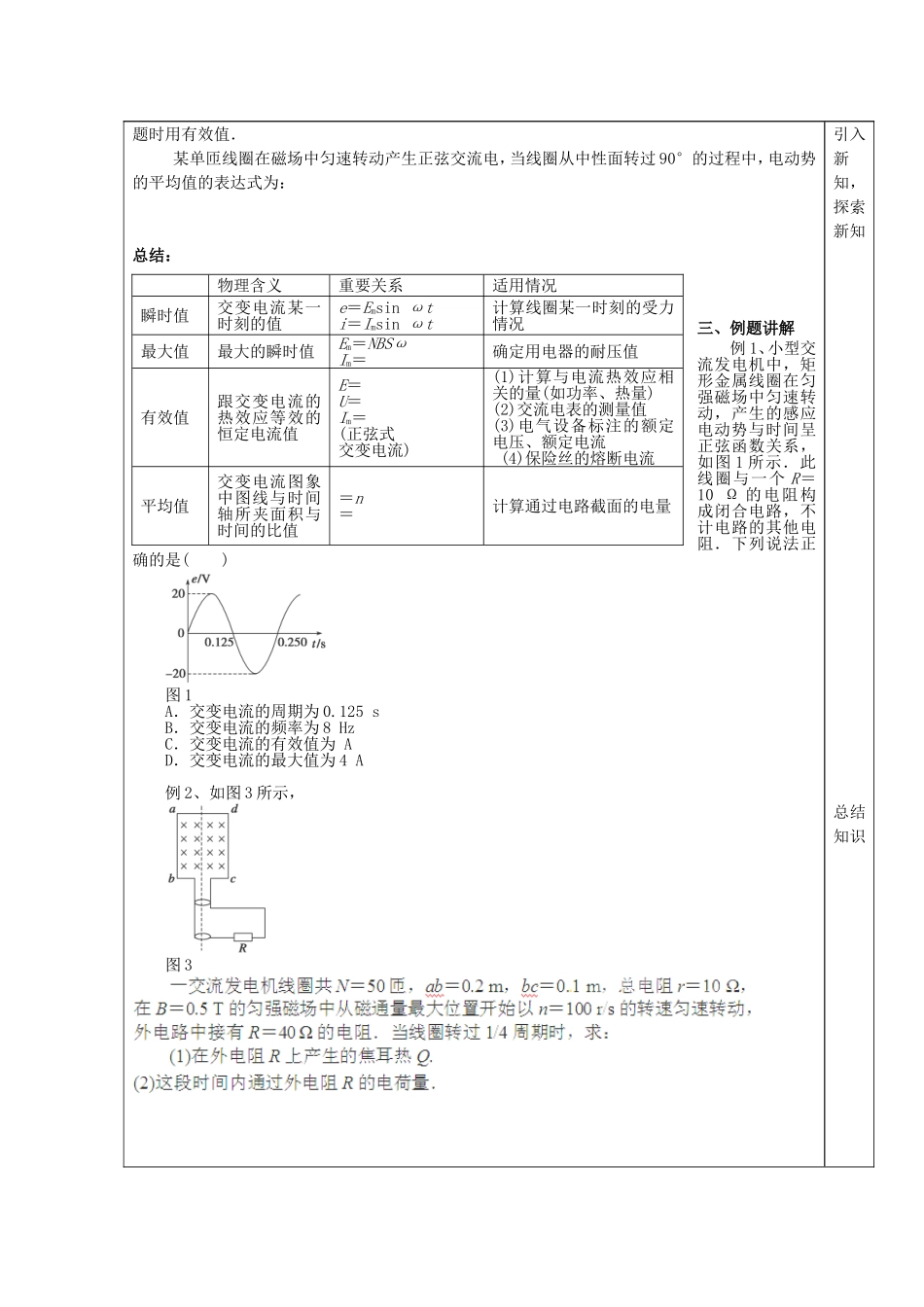

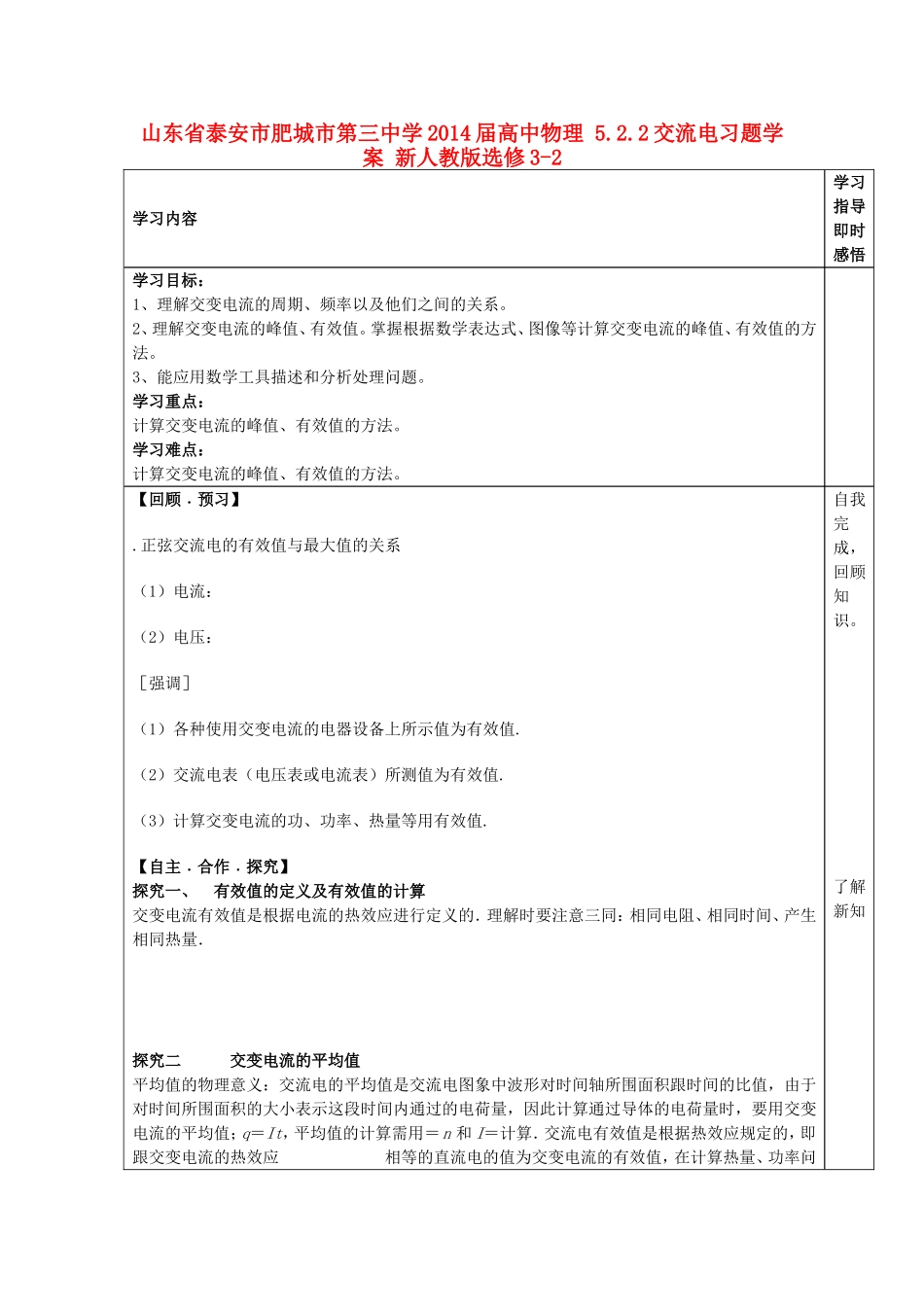

山东省泰安市肥城市第三中学 2014 届高中物理 5.2.2 交流电习题学案 新人教版选修 3-2学习内容学习指导即时感悟学习目标：1、理解交变电流的周期、频率以及他们之间的关系。2、理解交变电流的峰值、有效值。掌握根据数学表达式、图像等计算交变电流的峰值、有效值的方法。3、能应用数学工具描述和分析处理问题。学习重点：计算交变电流的峰值、有效值的方法。学习难点：计算交变电流的峰值、有效值的方法。【回顾﹒预习】.正弦交流电的有效值与最大值的关系（1）电流：（2）电压：［强调］（1）各种使用交变电流的电器设备上所示值为有效值.（2）交流电表（电压表或电流表）所测值为有效值.（3）计算交变电流的功、功率、热量等用有效值.【自主﹒合作﹒探究】探究一、 有效值的定义及有效值的计算交变电流有效值是根据电流的热效应进行定义的．理解时要注意三同：相同电阻、相同时间、产生相同热量．探究二 交变电流的平均值平均值的物理意义：交流电的平均值是交流电图象中波形对时间轴所围面积跟时间的比值，由于对时间所围面积的大小表示这段时间内通过的电荷量，因此计算通过导体的电荷量时，要用交变电流的平均值；q＝It，平均值的计算需用＝n 和 I＝计算．交流电有效值是根据热效应规定的，即跟交变电流的热效应 相等的直流电的值为交变电流的有效值，在计算热量、功率问自我完成，回顾知识。了解新知题时用有效值．某单匝线圈在磁场中匀速转动产生正弦交流电，当线圈从中性面转过 90°的过程中，电动势的平均值的表达式为：总结：三、例题讲解例 1、小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图 1 所示．此线圈与一个 R＝10 Ω 的电阻构成闭合电路，不计电路的其他电阻．下列说法正确的是( )图 1A．交变电流的周期为 0.125 sB．交变电流的频率为 8 Hz C．交变电流的有效值为 AD．交变电流的最大值为 4 A例 2、如图 3 所示，图 3引入新知，探索新知总结知识物理含义重要关系适用情况瞬时值交变电流某一时刻的值e＝Emsin ωti＝Imsin ωt计算线圈某一时刻的受力情况最大值最大的瞬时值Em＝NBSωIm＝确定用电器的耐压值有效值跟交变电流的热效应等效的恒定电流值E＝U＝Im＝(正弦式交变电流)(1)计算与电流热效应相关的量(如功率、热量)(2)交流电表的测量值(3)电气设备标注的额定电压、额定电流 (4)保险丝的熔断电流平均值交变电流图象中图线与时间轴所...
