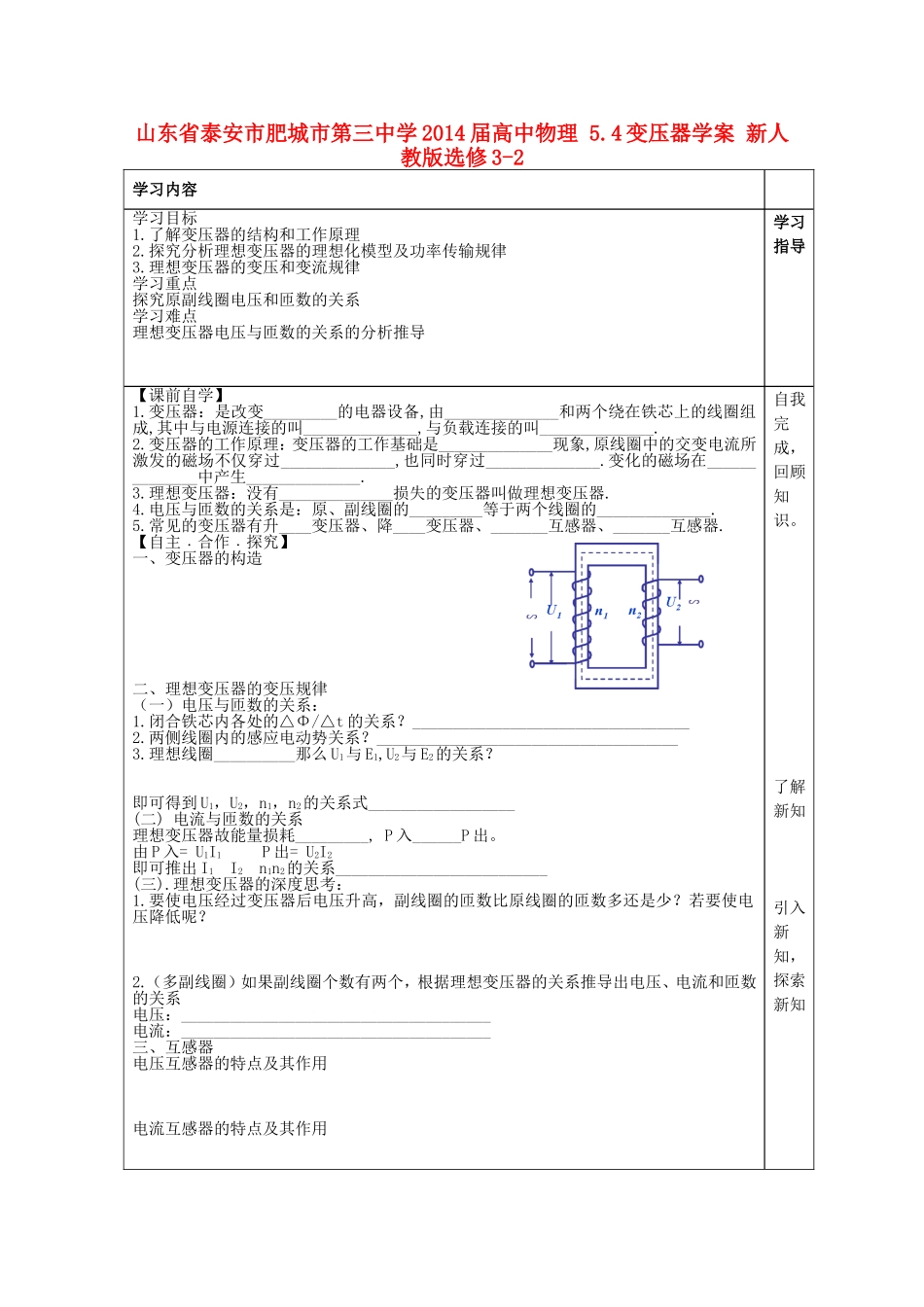

山东省泰安市肥城市第三中学 2014 届高中物理 5.4 变压器学案 新人教版选修 3-2学习内容学习目标1.了解变压器的结构和工作原理2.探究分析理想变压器的理想化模型及功率传输规律3.理想变压器的变压和变流规律学习重点探究原副线圈电压和匝数的关系学习难点理想变压器电压与匝数的关系的分析推导学习指导【课前自学】1.变压器：是改变_________的电器设备,由______________和两个绕在铁芯上的线圈组成,其中与电源连接的叫______________,与负载连接的叫______________.2.变压器的工作原理：变压器的工作基础是______________现象,原线圈中的交变电流所激发的磁场不仅穿过______________,也同时穿过______________.变化的磁场在______________中产生______________.3.理想变压器：没有______________损失的变压器叫做理想变压器.4.电压与匝数的关系是：原、副线圈的_________等于两个线圈的______________.5.常见的变压器有升____变压器、降____变压器、_______互感器、_______互感器.【自主﹒合作﹒探究】一、变压器的构造二、理想变压器的变压规律（一）电压与匝数的关系：1.闭合铁芯内各处的△Φ/△t 的关系？__________________________________2.两侧线圈内的感应电动势关系？_____________________________________3.理想线圈__________那么 U1与 E1,U2与 E2的关系？即可得到 U1，U2，n1，n2的关系式__________________(二) 电流与匝数的关系理想变压器故能量损耗_________, P 入______P 出。由 P 入= U1I1 P 出= U2I2 即可推出 I1 I2 n1n2的关系__________________________(三).理想变压器的深度思考：1.要使电压经过变压器后电压升高，副线圈的匝数比原线圈的匝数多还是少？若要使电压降低呢？2.（多副线圈）如果副线圈个数有两个，根据理想变压器的关系推导出电压、电流和匝数的关系电压：______________________________________电流：______________________________________三、互感器电压互感器的特点及其作用电流互感器的特点及其作用自我完成，回顾知识。了解新知引入新知，探索新知【典例分析】【例 1】一理想变压器，其原线圈 2200 匝，副线圈 440 匝，并接一个 100Ω 的负载电阻。（1）当原线圈接在 44V 直流电源电源上时，副线圈两端电压表示数为________V,副线圈中电流表示数为______A.（2）当原线圈接在 220V 交变电源上时，副线圈电压表示数为________V，电流表示数为_______A。此时原线圈...
