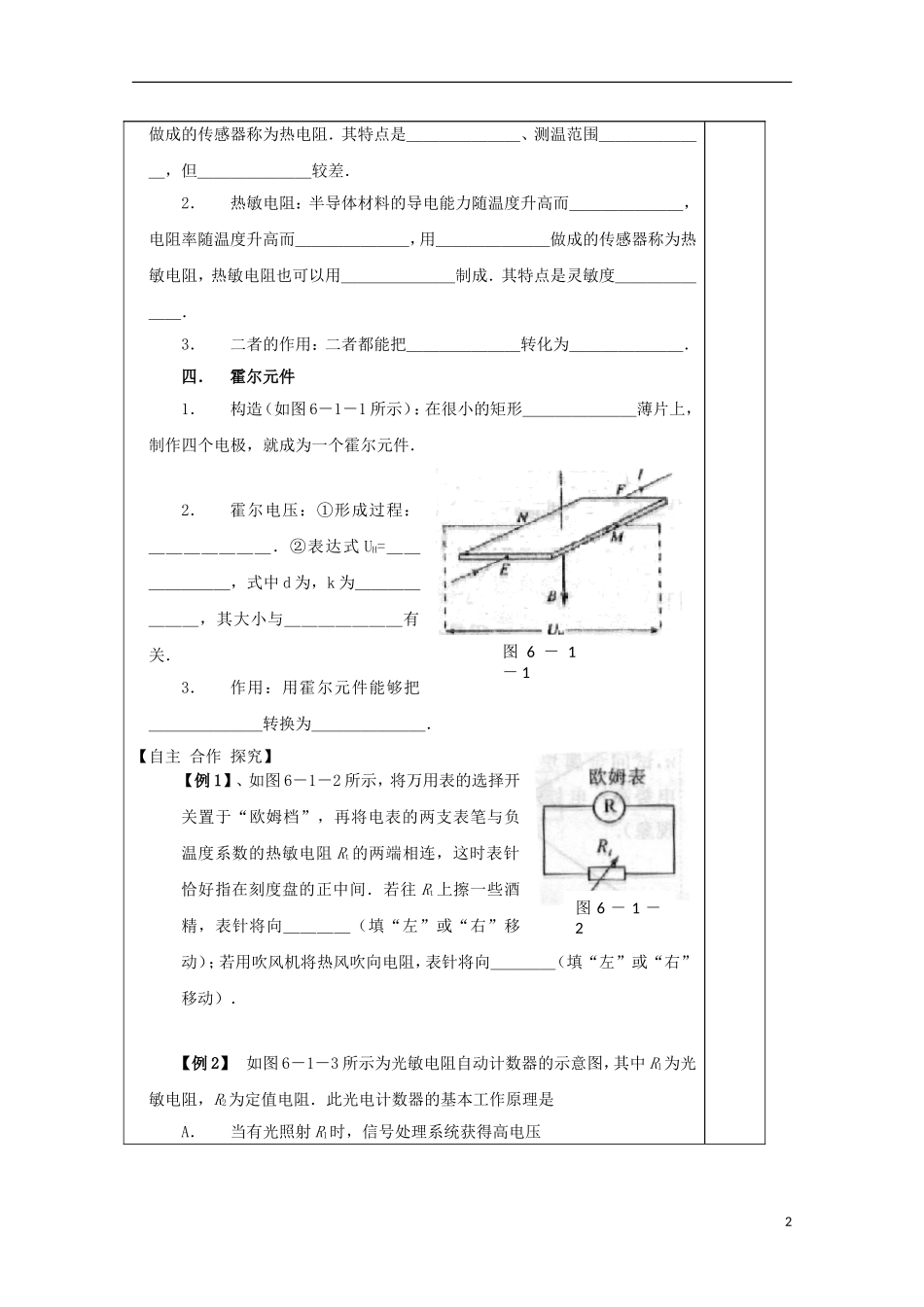

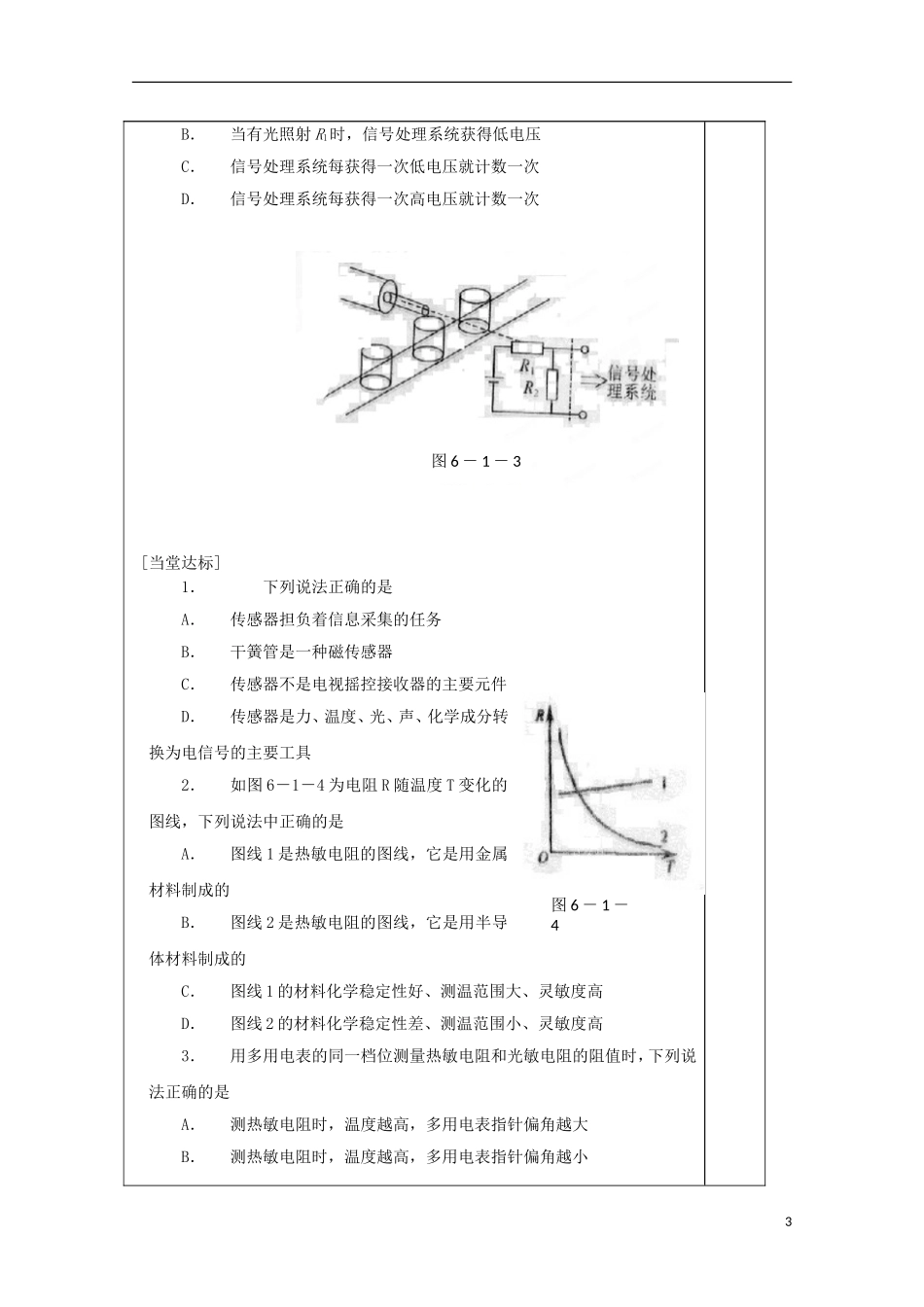

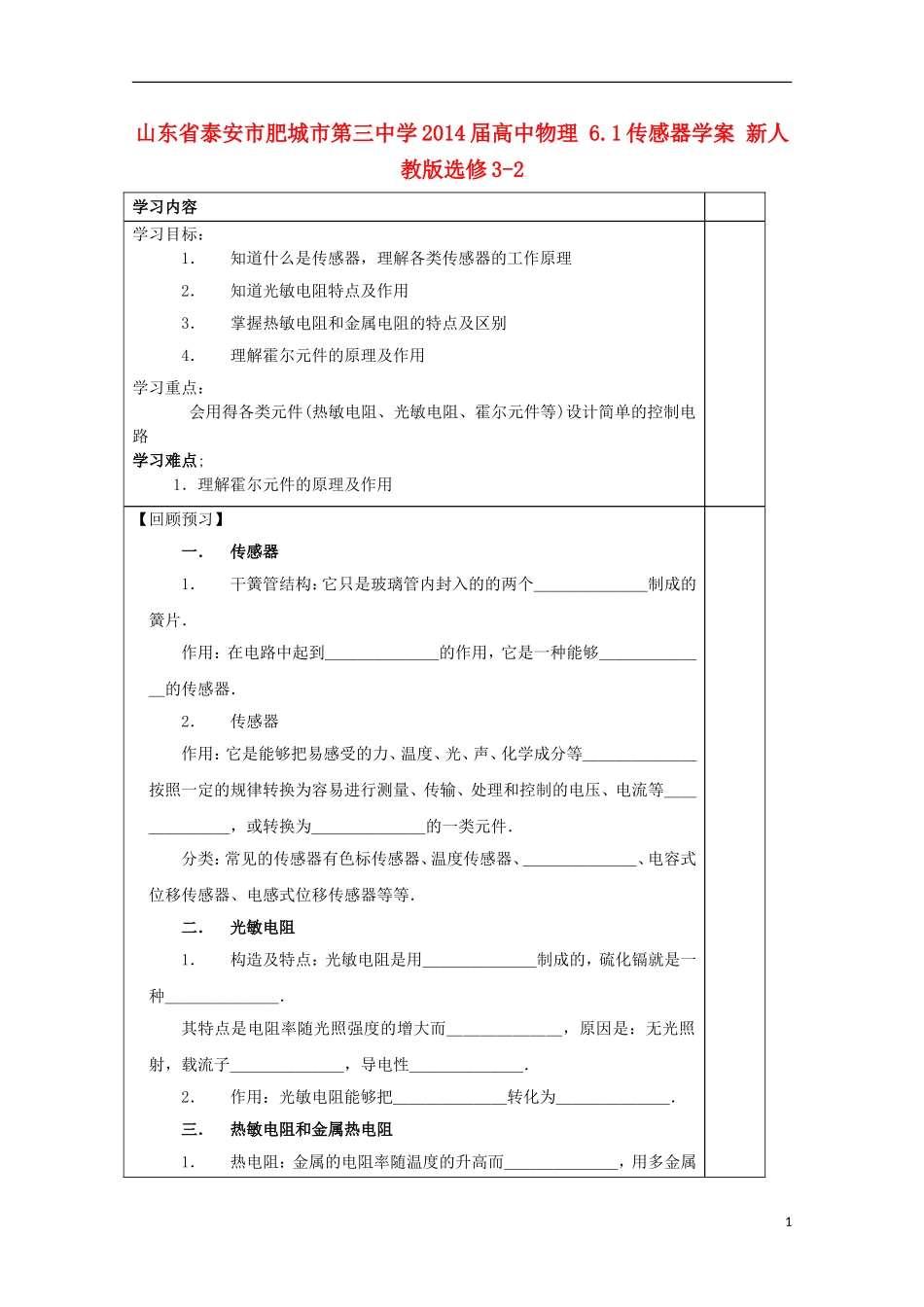

山东省泰安市肥城市第三中学 2014 届高中物理 6.1 传感器学案 新人教版选修 3-2学习内容学习目标：1．知道什么是传感器，理解各类传感器的工作原理2．知道光敏电阻特点及作用3．掌握热敏电阻和金属电阻的特点及区别4．理解霍尔元件的原理及作用学习重点： 会用得各类元件(热敏电阻、光敏电阻、霍尔元件等)设计简单的控制电路 学习难点; 1．理解霍尔元件的原理及作用【回顾预习】一．传感器1．干簧管结构：它只是玻璃管内封入的的两个＿＿＿＿＿＿＿制成的簧片．作用：在电路中起到＿＿＿＿＿＿＿的作用，它是一种能够＿＿＿＿＿＿＿的传感器．2．传感器作用：它是能够把易感受的力、温度、光、声、化学成分等＿＿＿＿＿＿＿按照一定的规律转换为容易进行测量、传输、处理和控制的电压、电流等＿＿＿＿＿＿＿，或转换为＿＿＿＿＿＿＿的一类元件．分类：常见的传感器有色标传感器、温度传感器、＿＿＿＿＿＿＿、电容式位移传感器、电感式位移传感器等等．二．光敏电阻1．构造及特点：光敏电阻是用＿＿＿＿＿＿＿制成的，硫化镉就是一种＿＿＿＿＿＿＿．其特点是电阻率随光照强度的增大而＿＿＿＿＿＿＿，原因是：无光照射，载流子＿＿＿＿＿＿＿，导电性＿＿＿＿＿＿＿．2．作用：光敏电阻能够把＿＿＿＿＿＿＿转化为＿＿＿＿＿＿＿．三．热敏电阻和金属热电阻1．热电阻：金属的电阻率随温度的升高而＿＿＿＿＿＿＿，用多金属1做成的传感器称为热电阻．其特点是＿＿＿＿＿＿＿、测温范围＿＿＿＿＿＿＿，但＿＿＿＿＿＿＿较差．2．热敏电阻：半导体材料的导电能力随温度升高而＿＿＿＿＿＿＿，电阻率随温度升高而＿＿＿＿＿＿＿，用＿＿＿＿＿＿＿做成的传感器称为热敏电阻，热敏电阻也可以用＿＿＿＿＿＿＿制成．其特点是灵敏度＿＿＿＿＿＿＿．3．二者的作用：二者都能把＿＿＿＿＿＿＿转化为＿＿＿＿＿＿＿．四．霍尔元件1．构造（如图 6－1－1 所示）：在很小的矩形＿＿＿＿＿＿＿薄片上，制作四个电极，就成为一个霍尔元件．2．霍尔电压：①形成过程：＿＿＿＿＿＿＿．②表达式 UH=＿＿＿＿＿＿＿，式中 d 为，k 为＿＿＿＿＿＿＿，其大小与＿＿＿＿＿＿＿有关．3．作用：用霍尔元件能够把＿＿＿＿＿＿＿转换为＿＿＿＿＿＿＿．【自主 合作 探究】【例 1】、如图 6－1－2 所示，将万用表的选择开关置于“欧姆档”，再将电表的两支表笔与负温度系数的热敏电阻 Rt的两端相连，这时表针恰好指在刻度盘的正中间．若往 Rt上擦...
