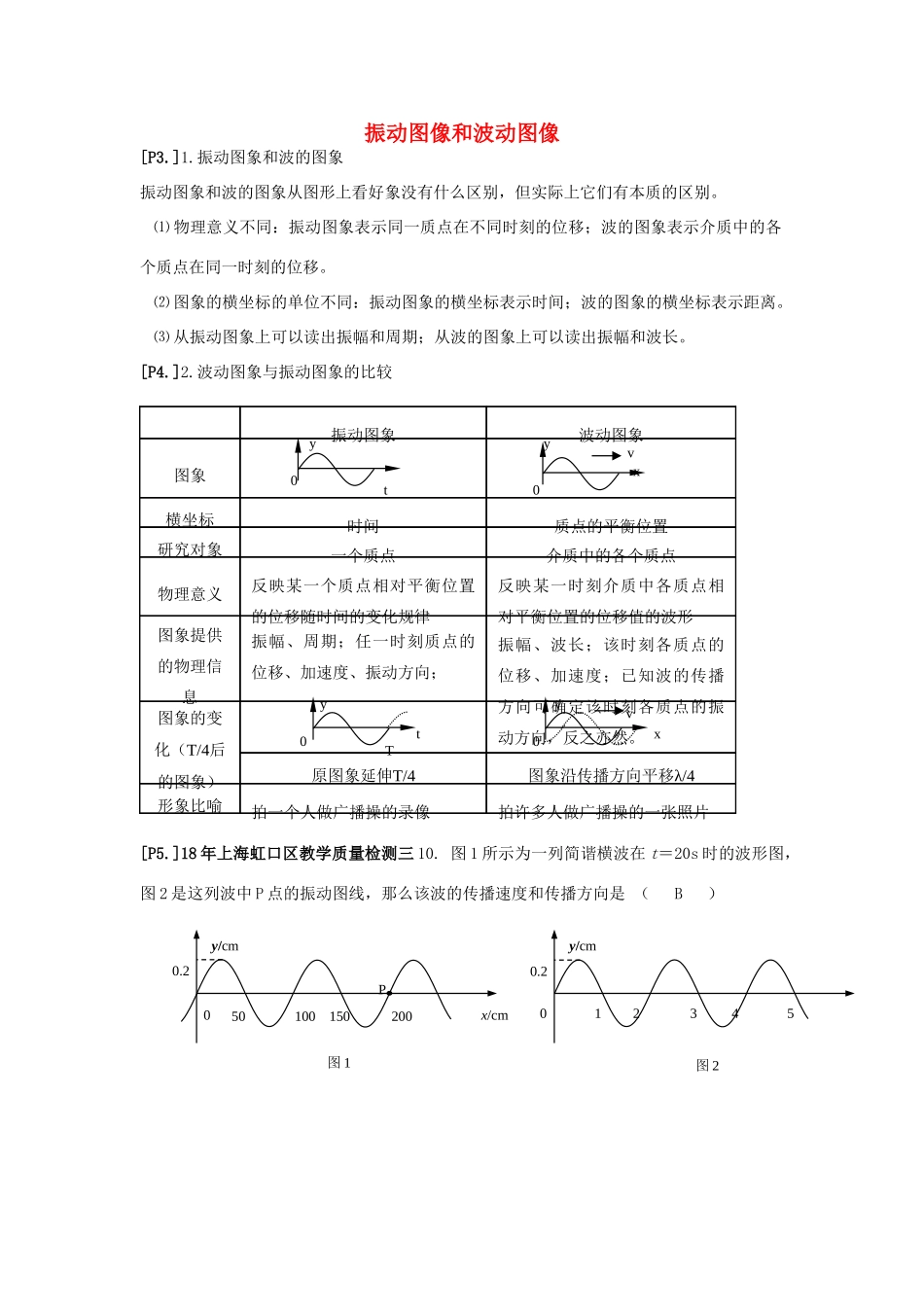

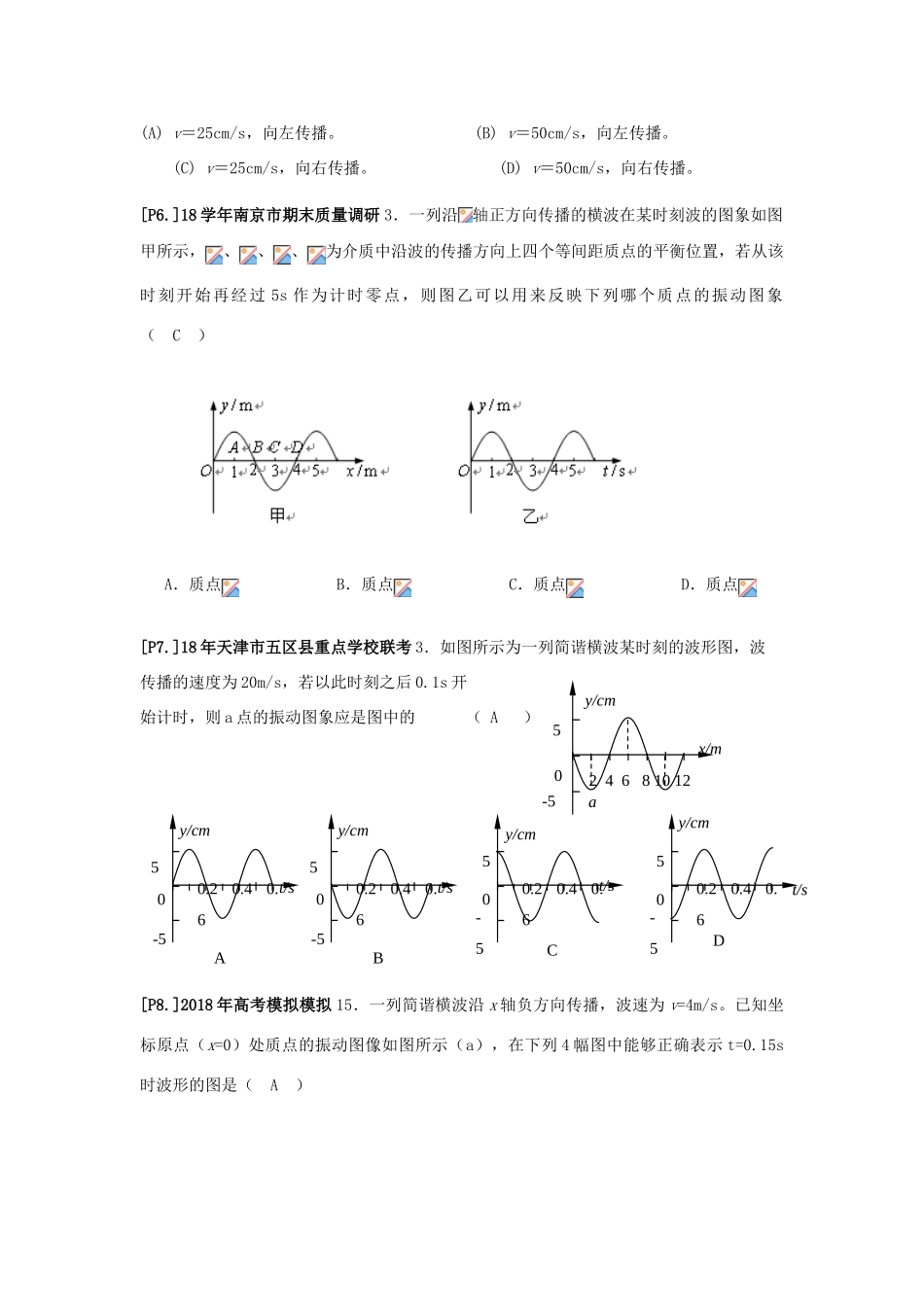

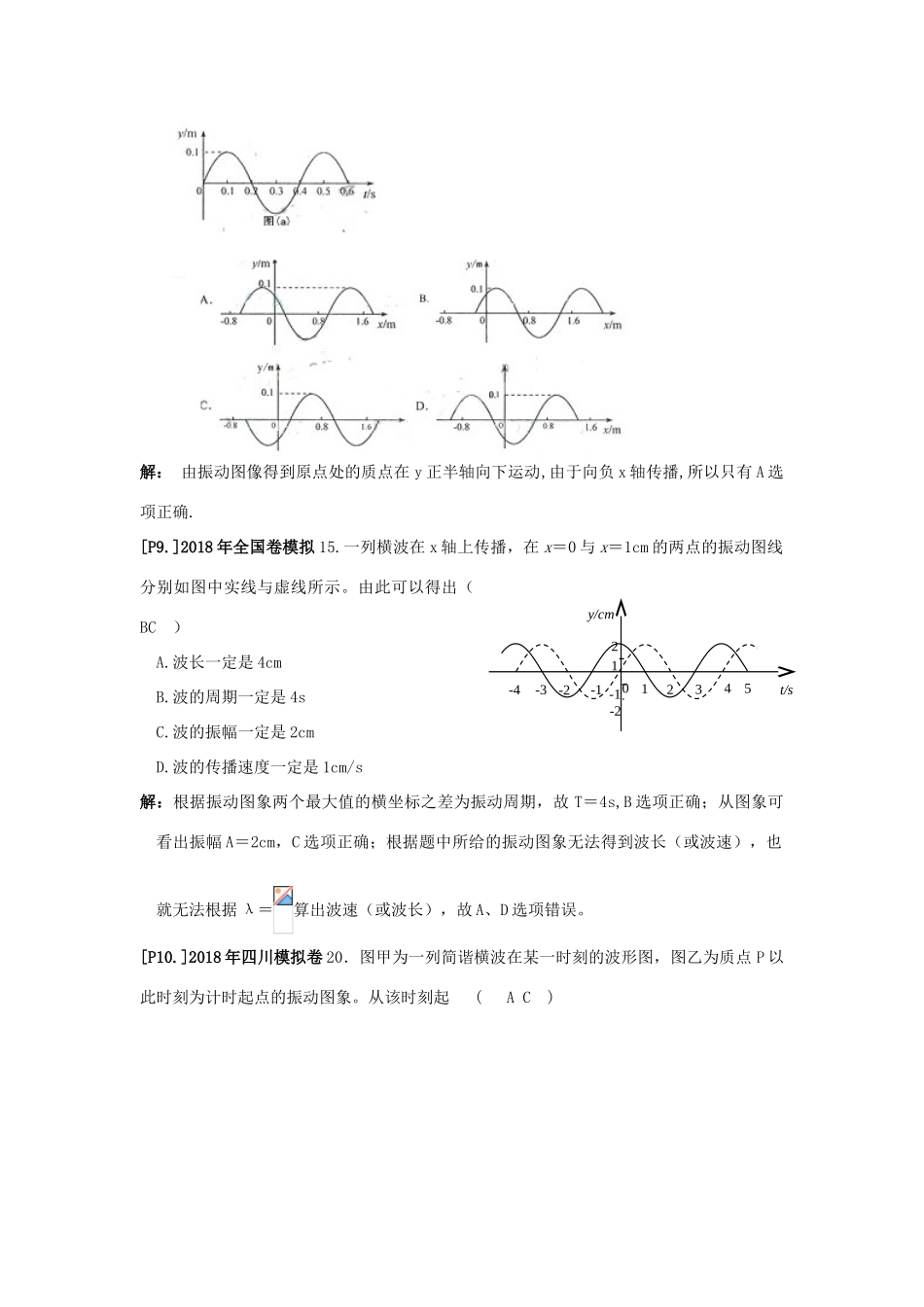

振动图像和波动图像[P3.]1.振动图象和波的图象振动图象和波的图象从图形上看好象没有什么区别，但实际上它们有本质的区别。⑴ 物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。 ⑵ 图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。⑶ 从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。[P4.]2.波动图象与振动图象的比较[P5.]18 年上海虹口区教学质量检测三 10. 图 1 所示为一列简谐横波在 t＝20s 时的波形图，图 2 是这列波中 P 点的振动图线，那么该波的传播速度和传播方向是 （ B ）0y/cm图 2123450.2图 1y/cm0x/cmP501001502000.2拍许多人做广播操的一张照片拍一个人做广播操的录像形象比喻图象沿传播方向平移λ/4原图象延伸T/4图象的变化（T/4后的图象）振幅、波长；该时刻各质点的位移、加速度；已知波的传播方向可确定该时刻各质点的振动方向，反之亦然。振幅、周期；任一时刻质点的位移、加速度、振动方向；图象提供的物理信息反映某一时刻介质中各质点相对平衡位置的位移值的波形反映某一个质点相对平衡位置的位移随时间的变化规律物理意义介质中的各个质点一个质点研究对象质点的平衡位置时间横坐标图象波动图象振动图象0xyv0tyT0ty0xyv(A) v＝25cm/s，向左传播。 (B) v＝50cm/s，向左传播。(C) v＝25cm/s，向右传播。 (D) v＝50cm/s，向右传播。[P6.]18 学年南京市期末质量调研 3．一列沿轴正方向传播的横波在某时刻波的图象如图甲所示，、、、为介质中沿波的传播方向上四个等间距质点的平衡位置，若从该时刻开始再经过 5s 作为计时零点，则图乙可以用来反映下列哪个质点的振动图象 （ C ）A．质点 B．质点 C．质点 D．质点[P7.]18 年天津市五区县重点学校联考 3．如图所示为一列简谐横波某时刻的波形图，波传播的速度为 20m/s，若以此时刻之后 0.1s 开始计时，则 a 点的振动图象应是图中的（ A ）[P8.]2018 年高考模拟模拟 15．一列简谐横波沿 x 轴负方向传播，波速为 v=4m/s。已知坐标原点（x=0）处质点的振动图像如图所示（a），在下列 4 幅图中能够正确表示 t=0.15s时波形的图是（ A ）0t/sy/cm0.2 0.4 0.65-5A0y/cm0.2 0.4 0.65-5Dt/s0t/sy/cm0.2 0.4 0.65-5B0t/sy/cm0.2 0.4 0.65-5C0x/my/cm2 4 6 8 10 125-5a解： 由振动图像得到原点处的质点在 y ...
