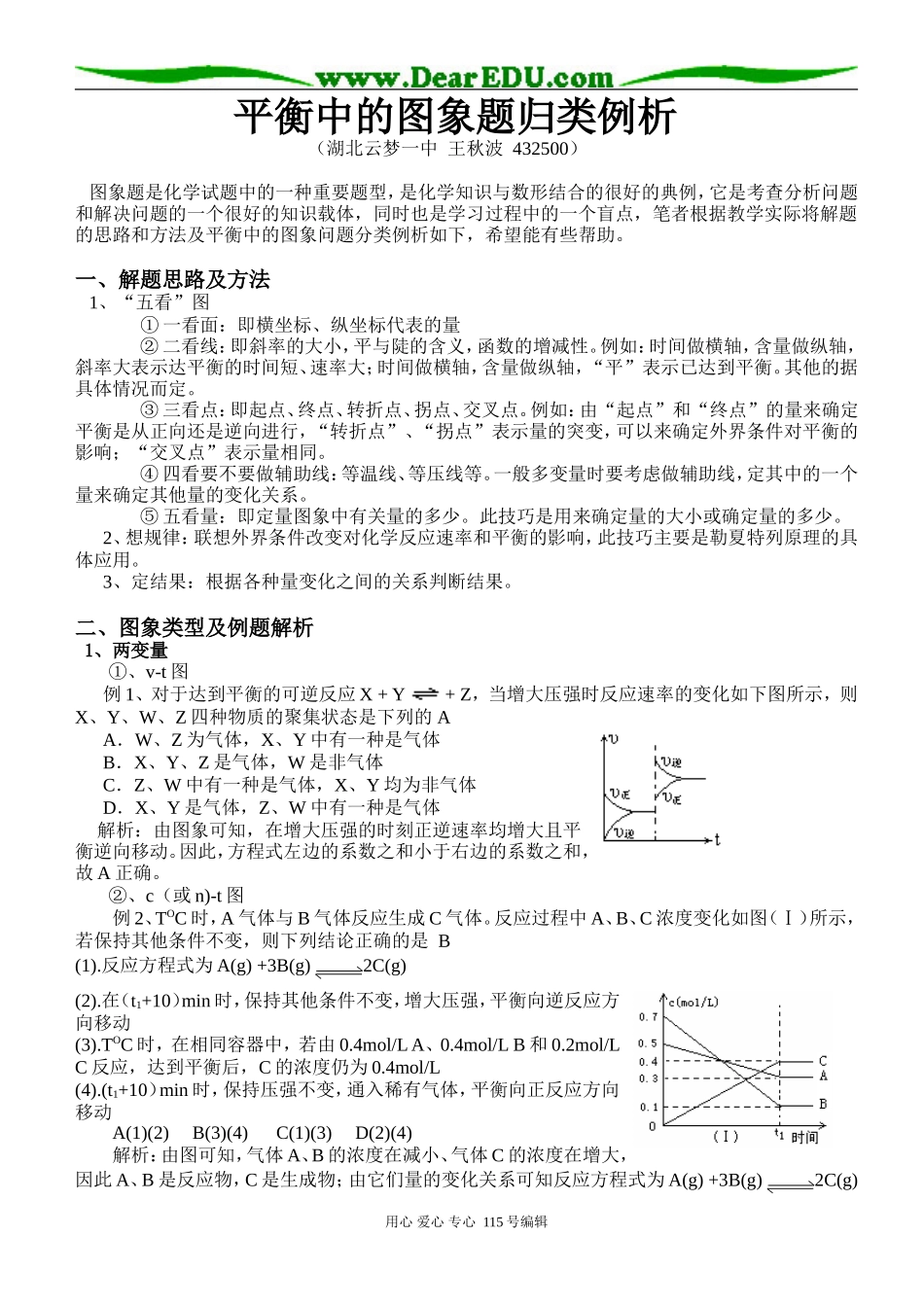

平衡中的图象题归类例析（湖北云梦一中 王秋波 432500） 图象题是化学试题中的一种重要题型，是化学知识与数形结合的很好的典例，它是考查分析问题和解决问题的一个很好的知识载体，同时也是学习过程中的一个盲点，笔者根据教学实际将解题的思路和方法及平衡中的图象问题分类例析如下，希望能有些帮助。一、解题思路及方法 1、“五看”图① 一看面：即横坐标、纵坐标代表的量② 二看线：即斜率的大小，平与陡的含义，函数的增减性。例如：时间做横轴，含量做纵轴，斜率大表示达平衡的时间短、速率大；时间做横轴，含量做纵轴，“平”表示已达到平衡。其他的据具体情况而定。③ 三看点：即起点、终点、转折点、拐点、交叉点。例如：由“起点”和“终点”的量来确定平衡是从正向还是逆向进行，“转折点”、“拐点”表示量的突变，可以来确定外界条件对平衡的影响；“交叉点”表示量相同。④ 四看要不要做辅助线：等温线、等压线等。一般多变量时要考虑做辅助线，定其中的一个量来确定其他量的变化关系。⑤ 五看量：即定量图象中有关量的多少。此技巧是用来确定量的大小或确定量的多少。2、想规律：联想外界条件改变对化学反应速率和平衡的影响，此技巧主要是勒夏特列原理的具体应用。3、定结果：根据各种量变化之间的关系判断结果。二、图象类型及例题解析 1、两变量①、v-t 图例 1、对于达到平衡的可逆反应 X + Y W + Z，当增大压强时反应速率的变化如下图所示，则X、Y、W、Z 四种物质的聚集状态是下列的 AA．W、Z 为气体，X、Y 中有一种是气体B．X、Y、Z 是气体，W 是非气体C．Z、W 中有一种是气体，X、Y 均为非气体D．X、Y 是气体，Z、W 中有一种是气体 解析：由图象可知，在增大压强的时刻正逆速率均增大且平衡逆向移动。因此，方程式左边的系数之和小于右边的系数之和，故 A 正确。②、c（或 n)-t 图例 2、TOC 时，A 气体与 B 气体反应生成 C 气体。反应过程中 A、B、C 浓度变化如图（Ⅰ）所示，若保持其他条件不变，则下列结论正确的是 B(1).反应方程式为 A(g) +3B(g) 2C(g) (2).在（t1+10）min 时，保持其他条件不变，增大压强，平衡向逆反应方向移动(3).TOC 时，在相同容器中，若由 0.4mol/L A、0.4mol/L B 和 0.2mol/L C 反应，达到平衡后，C 的浓度仍为 0.4mol/L(4).(t1+10）min 时，保持压强不变，通入稀有气体，平衡向正反应方向移动A(1)(2) B(3)(4) C(1)(3) D(2)(4)解析...
