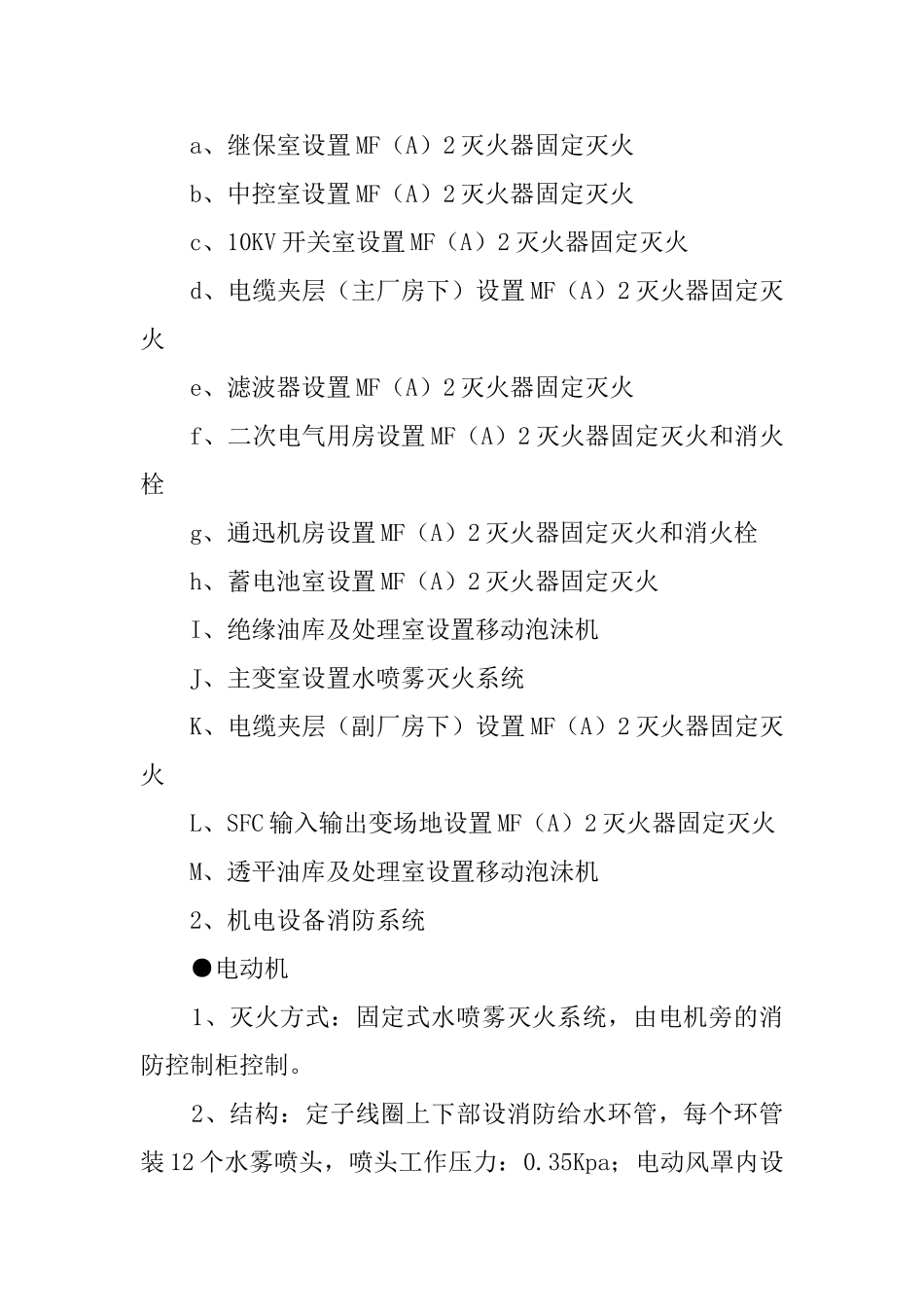

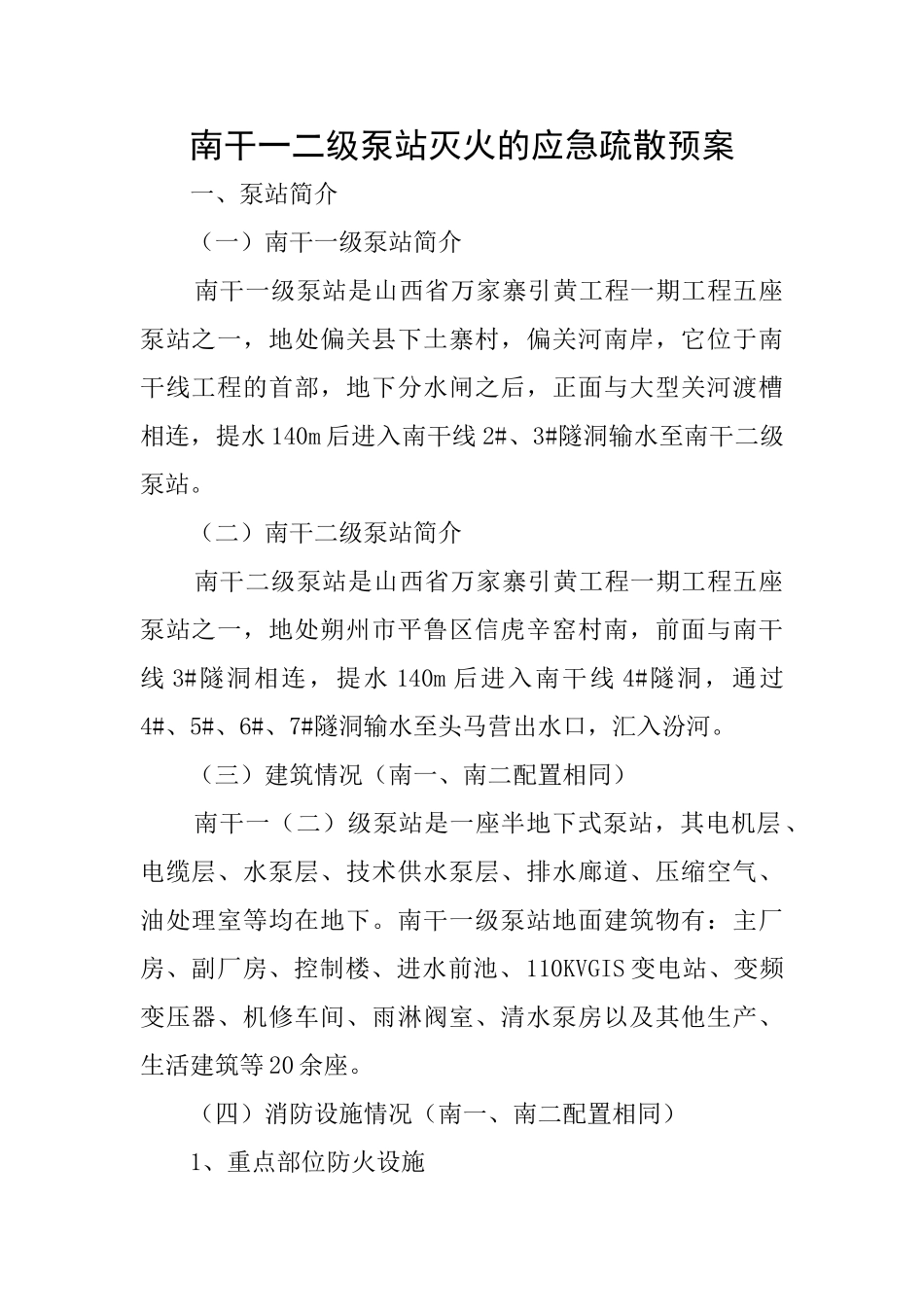

南干一二级泵站灭火的应急疏散预案 一、泵站简介 （一）南干一级泵站简介 南干一级泵站是山西省万家寨引黄工程一期工程五座泵站之一，地处偏关县下土寨村，偏关河南岸，它位于南干线工程的首部，地下分水闸之后，正面与大型关河渡槽相连，提水 140m 后进入南干线 2#、3#隧洞输水至南干二级泵站。 （二）南干二级泵站简介 南干二级泵站是山西省万家寨引黄工程一期工程五座泵站之一，地处朔州市平鲁区信虎辛窑村南，前面与南干线 3#隧洞相连，提水 140m 后进入南干线 4#隧洞，通过4#、5#、6#、7#隧洞输水至头马营出水口，汇入汾河。 （三）建筑情况（南一、南二配置相同） 南干一（二）级泵站是一座半地下式泵站，其电机层、电缆层、水泵层、技术供水泵层、排水廊道、压缩空气、油处理室等均在地下。南干一级泵站地面建筑物有：主厂房、副厂房、控制楼、进水前池、110KVGIS 变电站、变频变压器、机修车间、雨淋阀室、清水泵房以及其他生产、生活建筑等 20 余座。 （四）消防设施情况（南一、南二配置相同） 1、重点部位防火设施 a、继保室设置 MF（A）2 灭火器固定灭火 b、中控室设置 MF（A）2 灭火器固定灭火 c、10KV 开关室设置 MF（A）2 灭火器固定灭火 d、电缆夹层（主厂房下）设置 MF（A）2 灭火器固定灭火 e、滤波器设置 MF（A）2 灭火器固定灭火 f、二次电气用房设置 MF（A）2 灭火器固定灭火和消火栓 g、通迅机房设置 MF（A）2 灭火器固定灭火和消火栓 h、蓄电池室设置 MF（A）2 灭火器固定灭火 I、绝缘油库及处理室设置移动泡沬机 J、主变室设置水喷雾灭火系统 K、电缆夹层（副厂房下）设置 MF（A）2 灭火器固定灭火 L、SFC 输入输出变场地设置 MF（A）2 灭火器固定灭火 M、透平油库及处理室设置移动泡沬机 2、机电设备消防系统 ●电动机 1、灭火方式：固定式水喷雾灭火系统，由电机旁的消防控制柜控制。 2、结构：定子线圈上下部设消防给水环管，每个环管装 12 个水雾喷头，喷头工作压力：0.35Kpa；电动风罩内设烟、温感探测器。 ●油库 防火措施：绝缘油及油处理室的防火措施主要有：采纳防火墙与其它房间分隔、疏散口为向外开的甲级防火门设置挡油槛、装设火灾探测器、采纳防爆电器、防爆灯具布置移动式泡沫灭火设备、消火栓、砂箱等。 ●电缆 1、灭火方式：电缆夹层内设置七氟丙烷灭火系统。 2、其它：每个电缆入口处，设两个氧气呼吸器和防火砂箱；所有电缆孔洞均用...
