厂区采暖系统改造方案

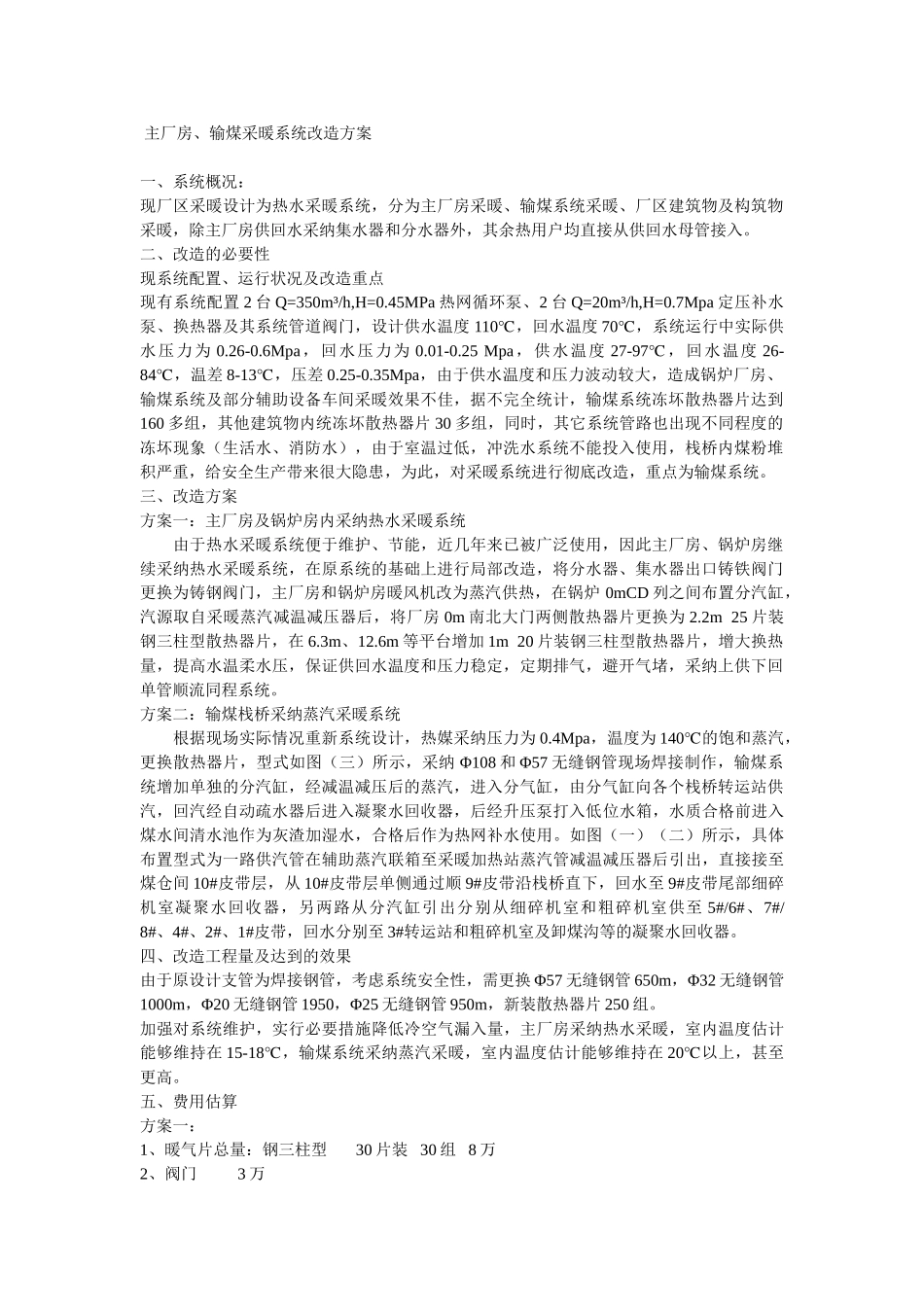

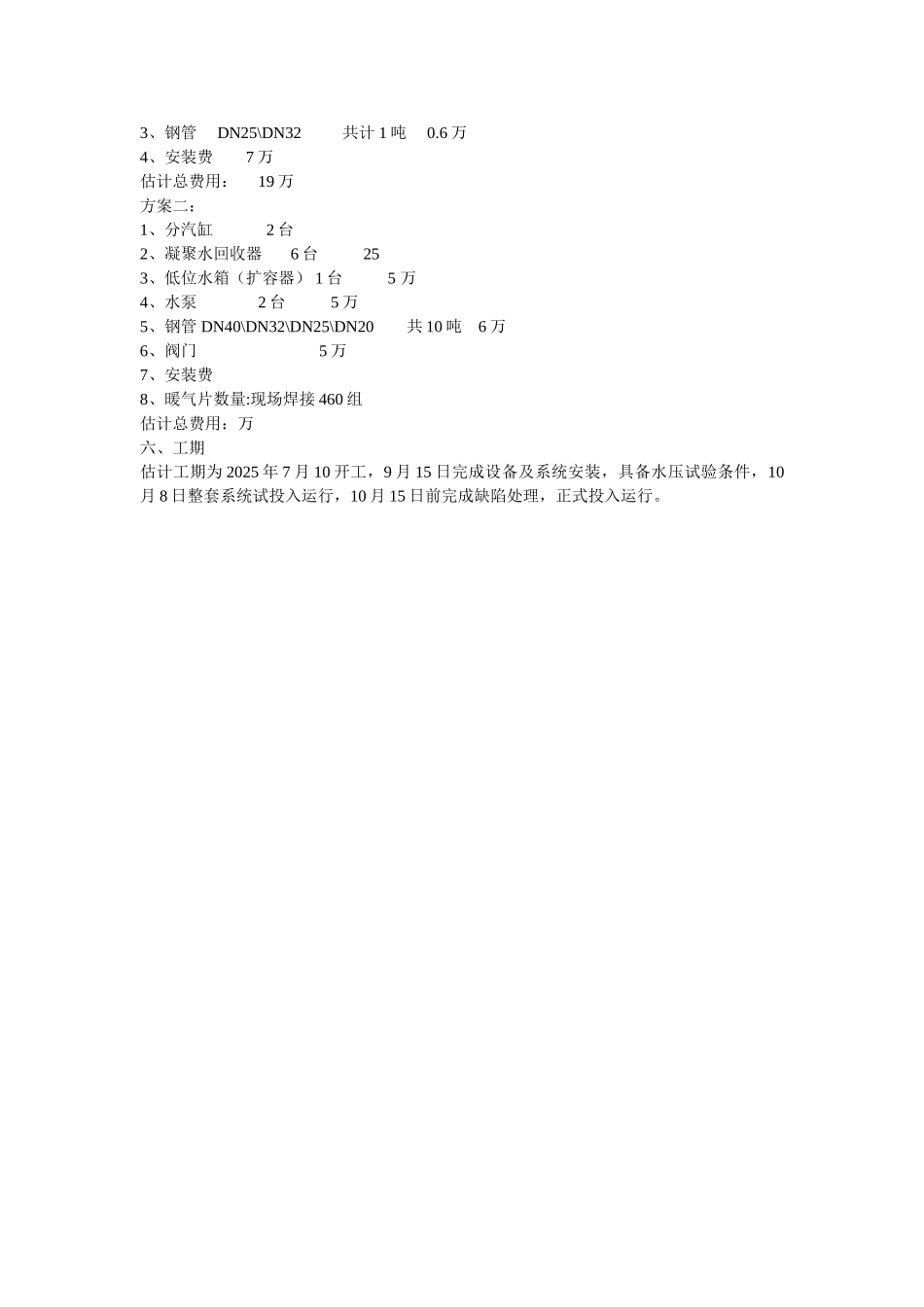

主厂房、输煤采暖系统改造方案一、系统概况：现厂区采暖设计为热水采暖系统，分为主厂房采暖、输煤系统采暖、厂区建筑物及构筑物采暖，除主厂房供回水采纳集水器和分水器外，其余热用户均直接从供回水母管接入。二、改造的必要性现系统配置、运行状况及改造重点现有系统配置 2 台 Q=350m³/h,H=0.45MPa 热网循环泵、2 台 Q=20m³/h,H=0.7Mpa 定压补水泵、换热器及其系统管道阀门，设计供水温度 110℃，回水温度 70℃，系统运行中实际供水压力为 0.26-0.6Mpa，回水压力为 0.01-0.25 Mpa，供水温度 27-97℃，回水温度 26-84℃，温差 8-13℃，压差 0.25-0.35Mpa，由于供水温度和压力波动较大，造成锅炉厂房、输煤系统及部分辅助设备车间采暖效果不佳，据不完全统计，输煤系统冻坏散热器片达到160 多组，其他建筑物内统冻坏散热器片 30 多组，同时，其它系统管路也出现不同程度的冻坏现象（生活水、消防水），由于室温过低，冲洗水系统不能投入使用，栈桥内煤粉堆积严重，给安全生产带来很大隐患，为此，对采暖系统进行彻底改造，重点为输煤系统。三、改造方案方案一：主厂房及锅炉房内采纳热水采暖系统 由于热水采暖系统便于维护、节能，近几年来已被广泛使用，因此主厂房、锅炉房继续采纳热水采暖系统，在原系统的基础上进行局部改造，将分水器、集水器出口铸铁阀门更换为铸钢阀门，主厂房和锅炉房暖风机改为蒸汽供热，在锅炉 0mCD 列之间布置分汽缸，汽源取自采暖蒸汽减温减压器后，将厂房 0m 南北大门两侧散热器片更换为 2.2m 25 片装钢三柱型散热器片，在 6.3m、12.6m 等平台增加 1m 20 片装钢三柱型散热器片，增大换热量，提高水温柔水压，保证供回水温度和压力稳定，定期排气，避开气堵，采纳上供下回单管顺流同程系统。方案二：输煤栈桥采纳蒸汽采暖系统 根据现场实际情况重新系统设计，热媒采纳压力为 0.4Mpa，温度为 140℃的饱和蒸汽，更换散热器片，型式如图（三）所示，采纳 Φ108 和 Φ57 无缝钢管现场焊接制作，输煤系统增加单独的分汽缸，经减温减压后的蒸汽，进入分气缸，由分气缸向各个栈桥转运站供汽，回汽经自动疏水器后进入凝聚水回收器，后经升压泵打入低位水箱，水质合格前进入煤水间清水池作为灰渣加湿水，合格后作为热网补水使用。如图（一）（二）所示，具体布置型式为一路供汽管在辅助蒸汽联箱至采暖加热站蒸汽管减温减压器后引出，直接接至煤仓间 10#皮带层，从 10#皮带层单侧通...
