新人教版选修2-1高中物理闭合电路的欧姆定律 学案1

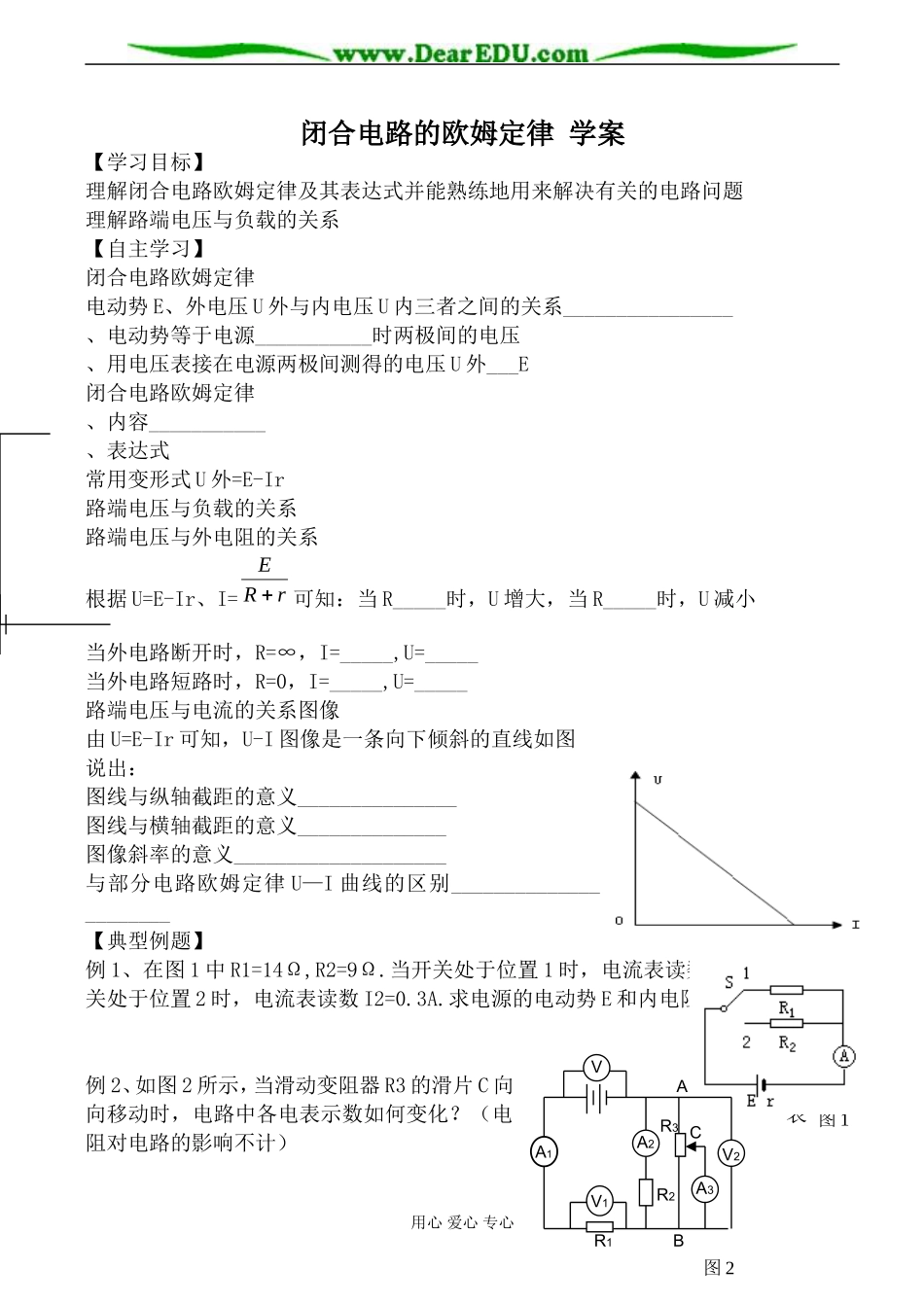

闭合电路的欧姆定律 学案【学习目标】理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题理解路端电压与负载的关系【自主学习】闭合电路欧姆定律电动势 E、外电压 U 外与内电压 U 内三者之间的关系________________、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压 U 外___E闭合电路欧姆定律、内容___________、表达式常用变形式 U 外=E-Ir路端电压与负载的关系路端电压与外电阻的关系根据 U=E-Ir、I=rRE可知：当 R_____时，U 增大，当 R_____时，U 减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____路端电压与电流的关系图像由 U=E-Ir 可知，U-I 图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_______________图线与横轴截距的意义______________图像斜率的意义____________________与部分电路欧姆定律 U—I 曲线的区别______________________【典型例题】例 1、在图 1 中 R1=14Ω,R2=9Ω.当开关处于位置 1 时，电流表读数 I1=0.2A;当开关处于位置 2 时，电流表读数 I2=0.3A.求电源的电动势 E 和内电阻 r。例 2、如图 2 所示，当滑动变阻器 R3 的滑片 C 向B方向移动时，电路中各电表示数如何变化？（电表 内阻对电路的影响不计）用心 爱心 专心图 1图 2A1A2A3V2VABV1R1R2R3 C 例 3、如图 3 所示的电路中，店员电动势为 6V，当开关 S 接通后，灯泡 L1 和灯泡 L2都不亮，用电压表测得各部分电压是 Uab=6V,Uad=0,Ucd=6V,由此可断定（）L1 和 L2 的灯丝都烧断了L1 的灯丝都烧断了L2 的灯丝都烧断了变阻器 R 断路[例 4] 四节干电池，每节电动势为 1.5V，内阻为 0.5Ω，用这四节干电池组成串联电池组对电阻 R=18Ω 的用电器供电，试计算：（1）用电器上得到的电压和电功率；（2）电池组的内电压和在内电阻上损失的热功率.【针对训练】如图 4 所示的电路中，当变阻器 R3 的滑动触头 P 向 b端移动时（）电压表示数变大，电流表示数变小电压表示数变小，电流表示数变大电压表示数变大，电流表示数变大电压表示数变小，电流表示数变小如图 5 是某电源的路端电压 U 随干路电流 I 的变化图像，有图像可知，该电源的电动势_____V,内阻为____。以太阳能电池板，测得他的开路电压为 800mV,短路电流 40mA.如将该电池板与一阻值为 20Ω 的电阻器连成一闭合电路，则它的路端电压是...
