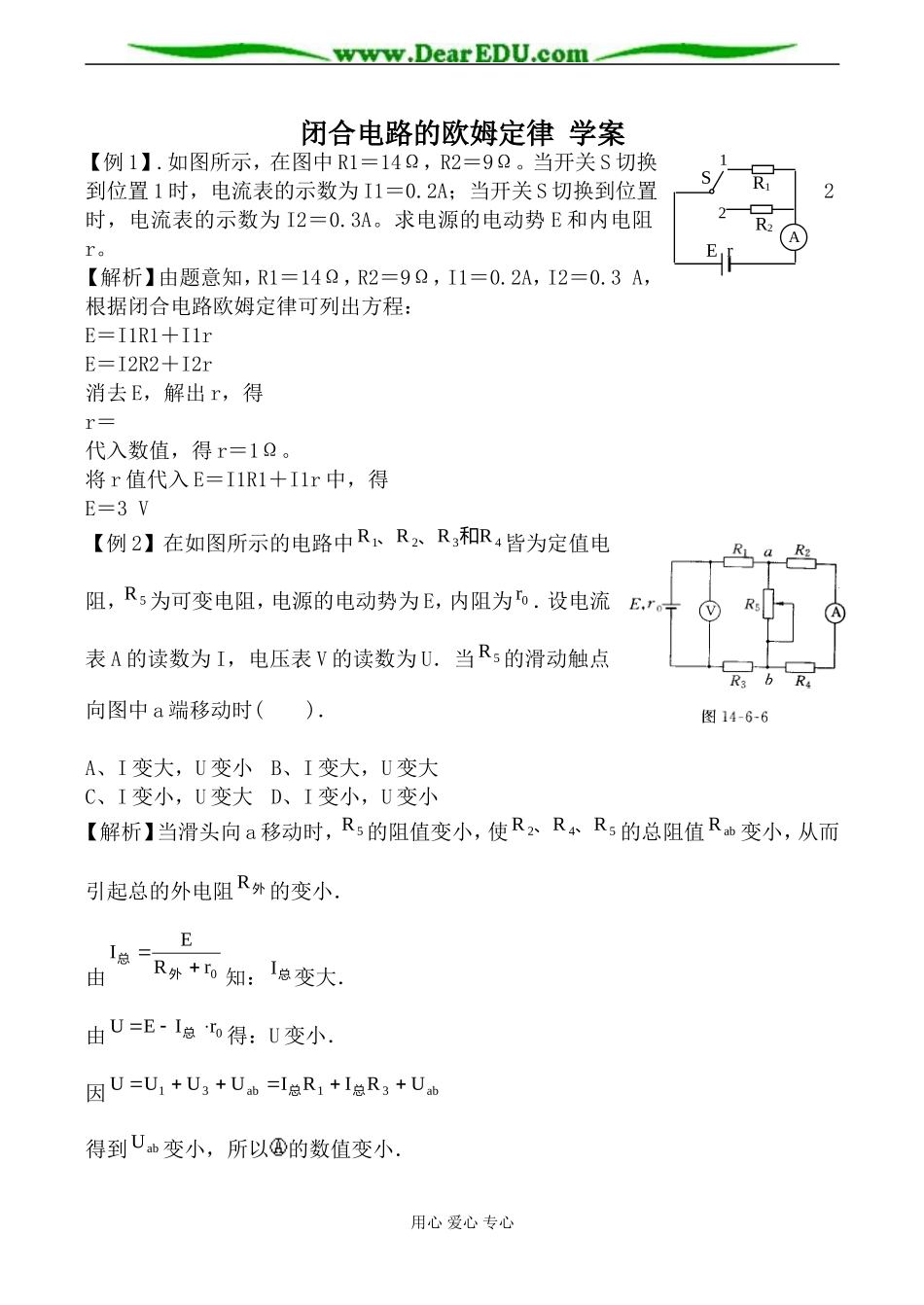

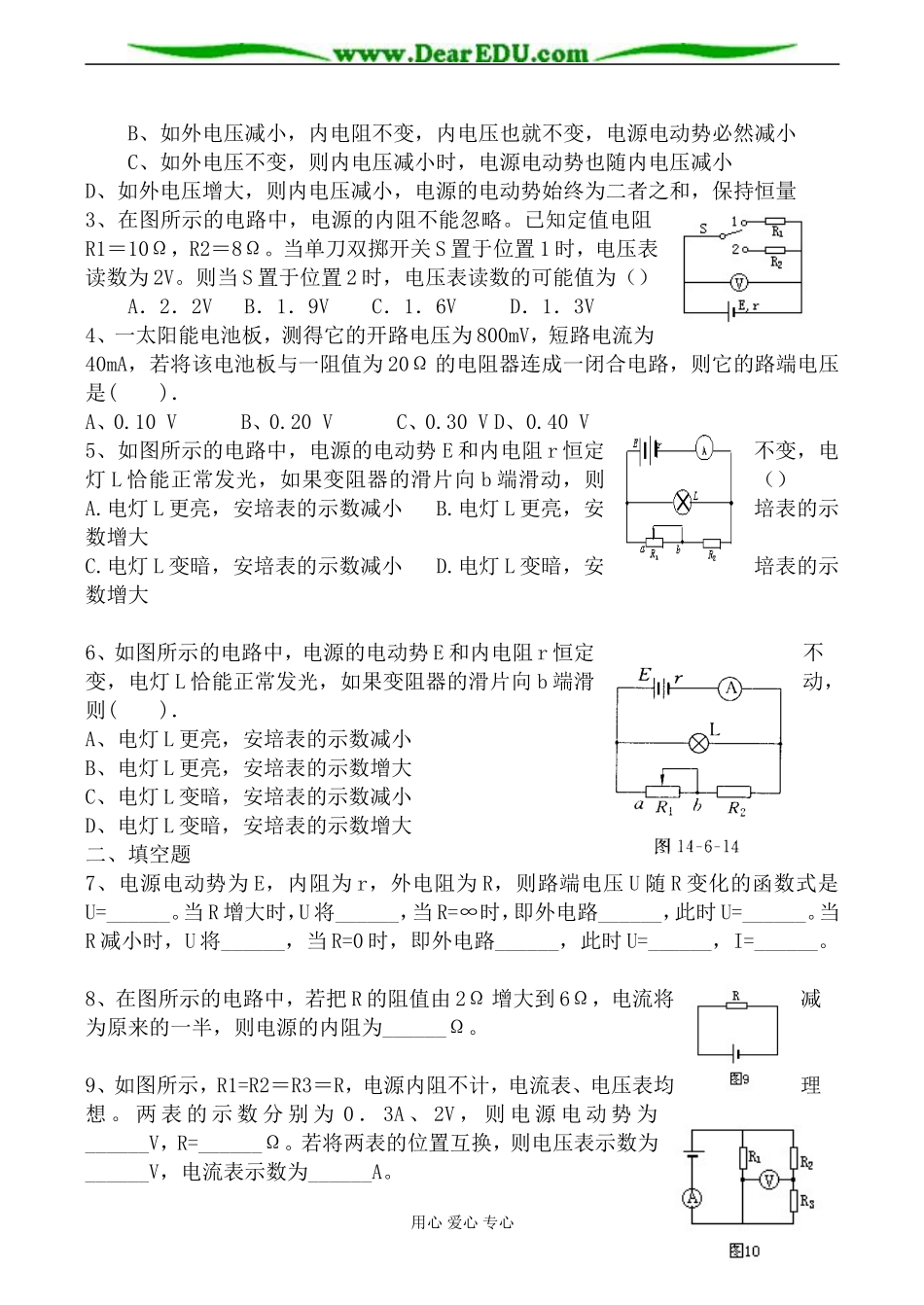

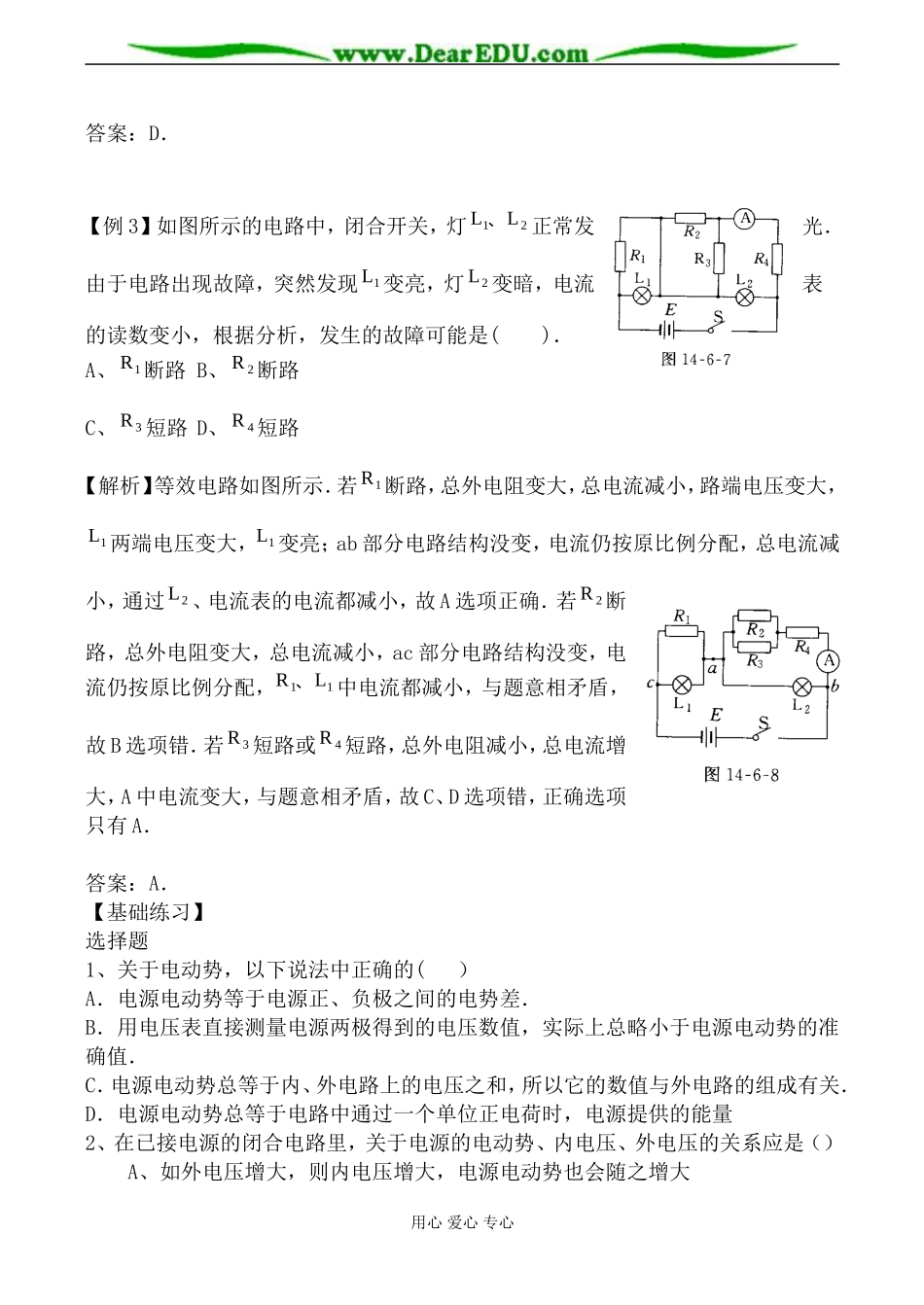

闭合电路的欧姆定律 学案【例 1】.如图所示，在图中 R1＝14Ω，R2＝9Ω。当开关 S 切换到位置 1 时，电流表的示数为 I1＝0.2A；当开关 S 切换到位置2时，电流表的示数为 I2＝0.3A。求电源的电动势 E 和内电阻r。【解析】由题意知，R1＝14Ω，R2＝9Ω，I1＝0.2A，I2＝0.3 A，根据闭合电路欧姆定律可列出方程：E＝I1R1＋I1rE＝I2R2＋I2r消去 E，解出 r，得r＝代入数值，得 r＝1Ω。将 r 值代入 E＝I1R1＋I1r 中，得E＝3 V【例 2】在如图所示的电路中4321RRRR和、、皆为定值电阻，5R 为可变电阻，电源的电动势为 E，内阻为 0r ．设电流表 A 的读数为 I，电压表 V 的读数为 U．当5R 的滑动触点向图中 a 端移动时( )．A、I 变大，U 变小B、I 变大，U 变大C、I 变小，U 变大D、I 变小，U 变小【解析】当滑头向 a 移动时，5R 的阻值变小，使542RRR、、的总阻值abR变小，从而引起总的外电阻外R的变小．由0rREI外总知：总I 变大．由0rIEU总得：U 变小．因ab31ab31URIRIUUUU总总得到abU变小，所以的数值变小．用心 爱心 专心AE rS12R1R2答案：D．【例 3】如图所示的电路中，闭合开关，灯21LL 、正常发光．由于电路出现故障，突然发现1L 变亮，灯2L 变暗，电流表的读数变小，根据分析，发生的故障可能是( )．A、1R 断路 B、2R 断路C、3R 短路 D、4R 短路【解析】等效电路如图所示．若1R 断路，总外电阻变大，总电流减小，路端电压变大，1L 两端电压变大，1L 变亮；ab 部分电路结构没变，电流仍按原比例分配，总电流减小，通过2L 、电流表的电流都减小，故 A 选项正确．若2R 断路，总外电阻变大，总电流减小，ac 部分电路结构没变，电流仍按原比例分配，11LR 、中电流都减小，与题意相矛盾，故 B 选项错．若3R 短路或4R 短路，总外电阻减小，总电流增大，A 中电流变大，与题意相矛盾，故 C、D 选项错，正确选项只有 A．答案：A．【基础练习】选择题1、关于电动势，以下说法中正确的( ）A．电源电动势等于电源正、负极之间的电势差．B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值．C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关．D．电源电动势总等于电路中通过一个单位正电荷时，电源提供的能量2、在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（） A、如...
