新人教版选修2-1高中物理闭合电路欧姆定律

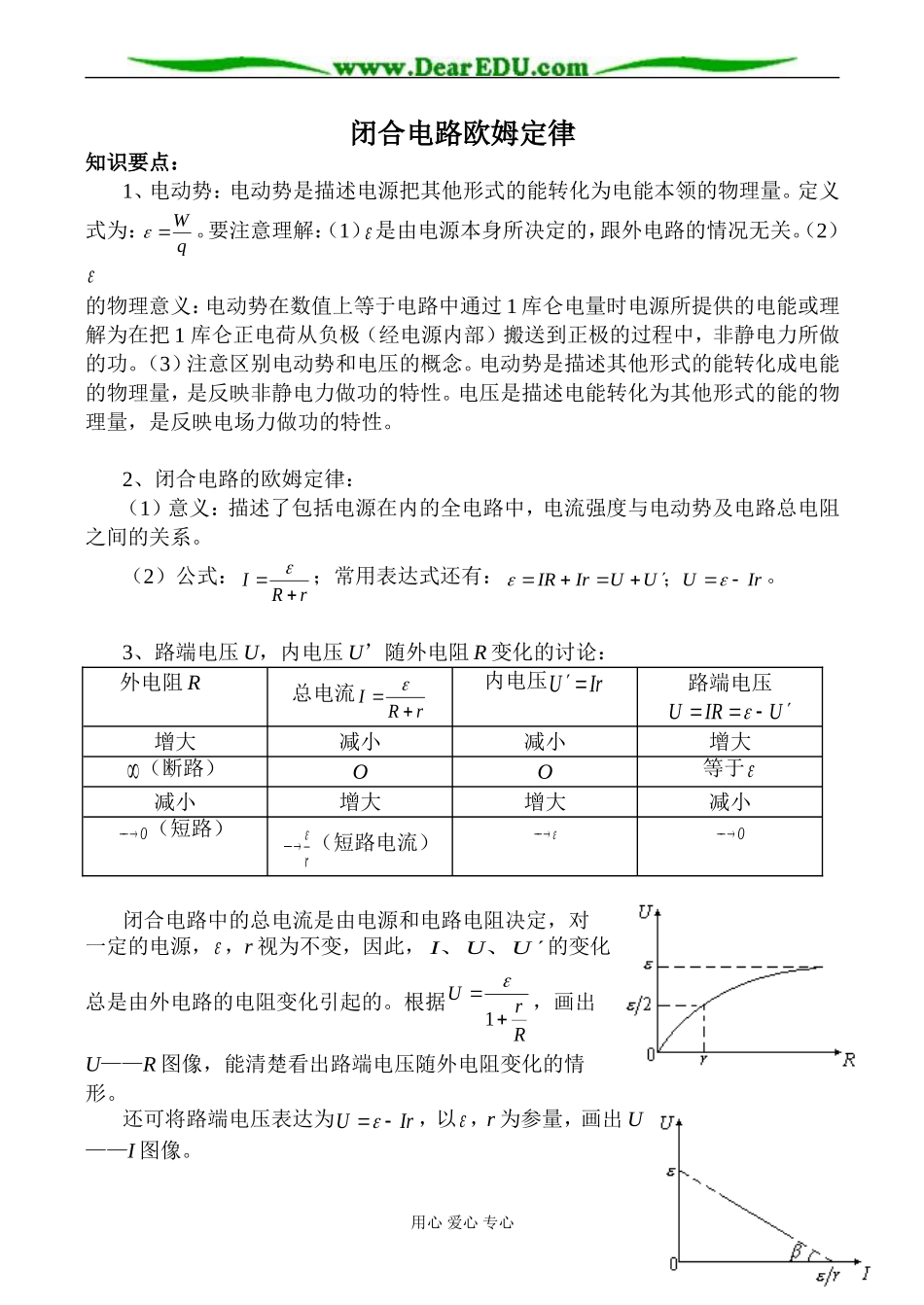

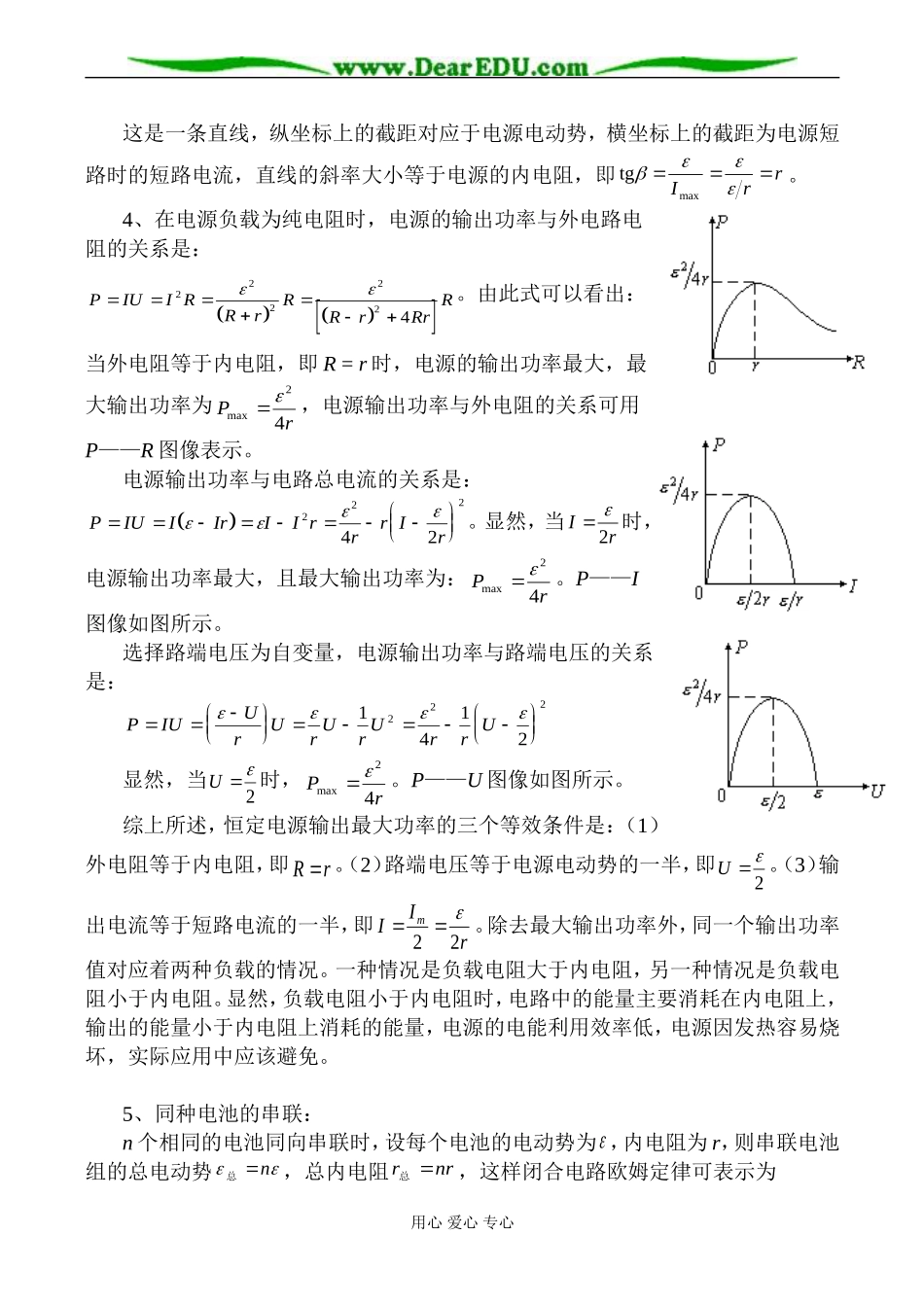

闭合电路欧姆定律知识要点：1、电动势：电动势是描述电源把其他形式的能转化为电能本领的物理量。定义式为： Wq 。要注意理解：（1） 是由电源本身所决定的，跟外电路的情况无关。（2）的物理意义：电动势在数值上等于电路中通过 1 库仑电量时电源所提供的电能或理解为在把 1 库仑正电荷从负极（经电源内部）搬送到正极的过程中，非静电力所做的功。（3）注意区别电动势和电压的概念。电动势是描述其他形式的能转化成电能的物理量，是反映非静电力做功的特性。电压是描述电能转化为其他形式的能的物理量，是反映电场力做功的特性。2、闭合电路的欧姆定律：（1）意义：描述了包括电源在内的全电路中，电流强度与电动势及电路总电阻之间的关系。（2）公式： IRr；常用表达式还有： IRIrUUUIr；。3、路端电压 U，内电压 U’随外电阻 R 变化的讨论：外电阻 R总电流 IRr内电压 UIr路端电压UIRU 增大减小减小增大（断路）OO等于减小增大增大减小 O（短路） r（短路电流）  O闭合电路中的总电流是由电源和电路电阻决定，对一定的电源， ，r 视为不变，因此， IUU、、的变化总是由外电路的电阻变化引起的。根据UrR1，画出U——R 图像，能清楚看出路端电压随外电阻变化的情形。还可将路端电压表达为UIr ，以 ，r 为参量，画出 U——I 图像。用心 爱心 专心这是一条直线，纵坐标上的截距对应于电源电动势，横坐标上的截距为电源短路时的短路电流，直线的斜率大小等于电源的内电阻，即 tgIrrmax。4、在电源负载为纯电阻时，电源的输出功率与外电路电阻的关系是：PIUI RRrRRrRrR222224。由此式可以看出：当外电阻等于内电阻，即 R = r 时，电源的输出功率最大，最大输出功率为 Prmax  24，电源输出功率与外电阻的关系可用P——R 图像表示。电源输出功率与电路总电流的关系是：PIUIIrII rrr Ir22242。显然，当 Ir 2 时，电源输出功率最大，且最大输出功率为： Prmax  24。P——I图像如图所示。选择路端电压为自变量，电源输出功率与路端电压的关系是：PIUUrUr Ur Urr U1412222显然，当U 2 时， Prmax  24。P——U 图像如图所...
