厂房钢梁制安施工方案

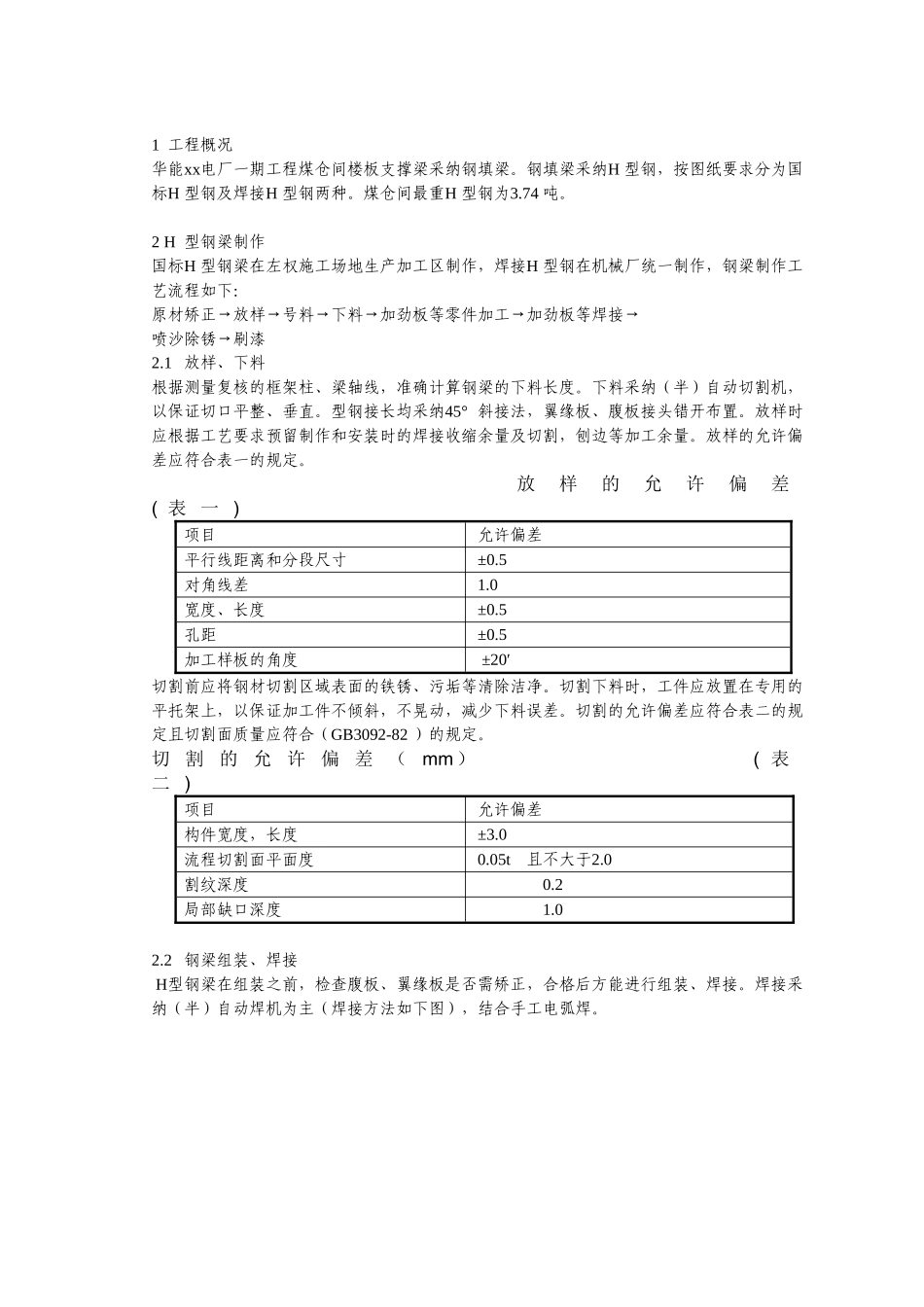

1 工程概况华能xx电厂一期工程煤仓间楼板支撑梁采纳钢填梁。钢填梁采纳H 型钢，按图纸要求分为国标H 型钢及焊接H 型钢两种。煤仓间最重H 型钢为3.74 吨。2 H 型钢梁制作国标H 型钢梁在左权施工场地生产加工区制作，焊接H 型钢在机械厂统一制作，钢梁制作工艺流程如下：原材矫正→放样→号料→下料→加劲板等零件加工→加劲板等焊接→喷沙除锈→刷漆2.1 放样、下料根据测量复核的框架柱、梁轴线，准确计算钢梁的下料长度。下料采纳（半）自动切割机，以保证切口平整、垂直。型钢接长均采纳45° 斜接法，翼缘板、腹板接头错开布置。放样时应根据工艺要求预留制作和安装时的焊接收缩余量及切割，刨边等加工余量。放样的允许偏差应符合表一的规定。 放样的允许偏差 ( 表 一 )项目允许偏差平行线距离和分段尺寸±0.5对角线差1.0宽度、长度±0.5孔距±0.5加工样板的角度 ±20′切割前应将钢材切割区域表面的铁锈、污垢等清除洁净。切割下料时，工件应放置在专用的平托架上，以保证加工件不倾斜，不晃动，减少下料误差。切割的允许偏差应符合表二的规定且切割面质量应符合（GB3092-82 ）的规定。切割的允许偏差（mm ） ( 表二 )项目允许偏差构件宽度，长度±3.0流程切割面平面度0.05t且不大于2.0割纹深度 0.2局部缺口深度 1.02.2 钢梁组装、焊接 H型钢梁在组装之前，检查腹板、翼缘板是否需矫正，合格后方能进行组装、焊接。焊接采纳（半）自动焊机为主（焊接方法如下图），结合手工电弧焊。 施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。不得使用受潮的焊剂和生锈的焊丝。焊接长焊缝时，采纳反向逆焊法施工或分层反向逆焊法施工。手工电弧焊时实行多焊工同时对称施焊，尽可能消除焊接变形，同时为防止空气侵入焊接区域而引起焊缝金属产生裂纹和气孔，实行短弧焊。焊接完毕，焊工应清理焊缝表面的熔渣，检查焊缝外观质量，焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。H 型钢梁的上下翼缘板与腹板的T 型连接焊缝应予焊透，其外观检查和无损检验应符合其设计要求及相关质量标准。为了防止或减少焊接变形，焊接时严格按制定好的焊接工艺卡施焊，焊后再把焊接好的H 型钢放在型钢矫正机上进行矫正。焊接H 型钢的允许偏差应符合表三的规定。焊接H 型钢的允许偏差（mm ） （表三 ）项目允许偏差（mm ）截 面高 度（h ）H<500±2.0500≤h≤1000±3.0h>10...
