江苏2011届高三一轮教案物理：恒定电流（2）VIP专享

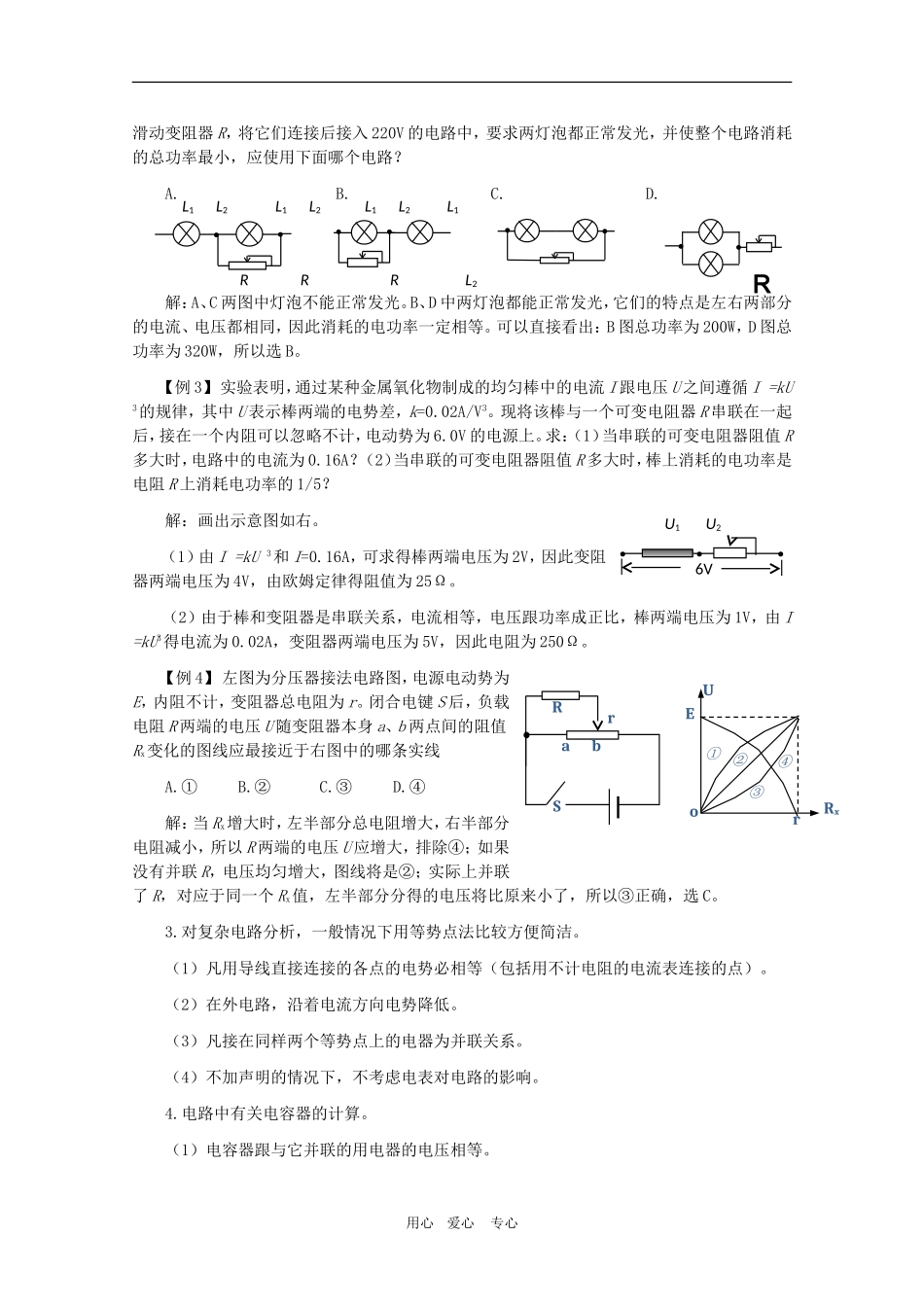

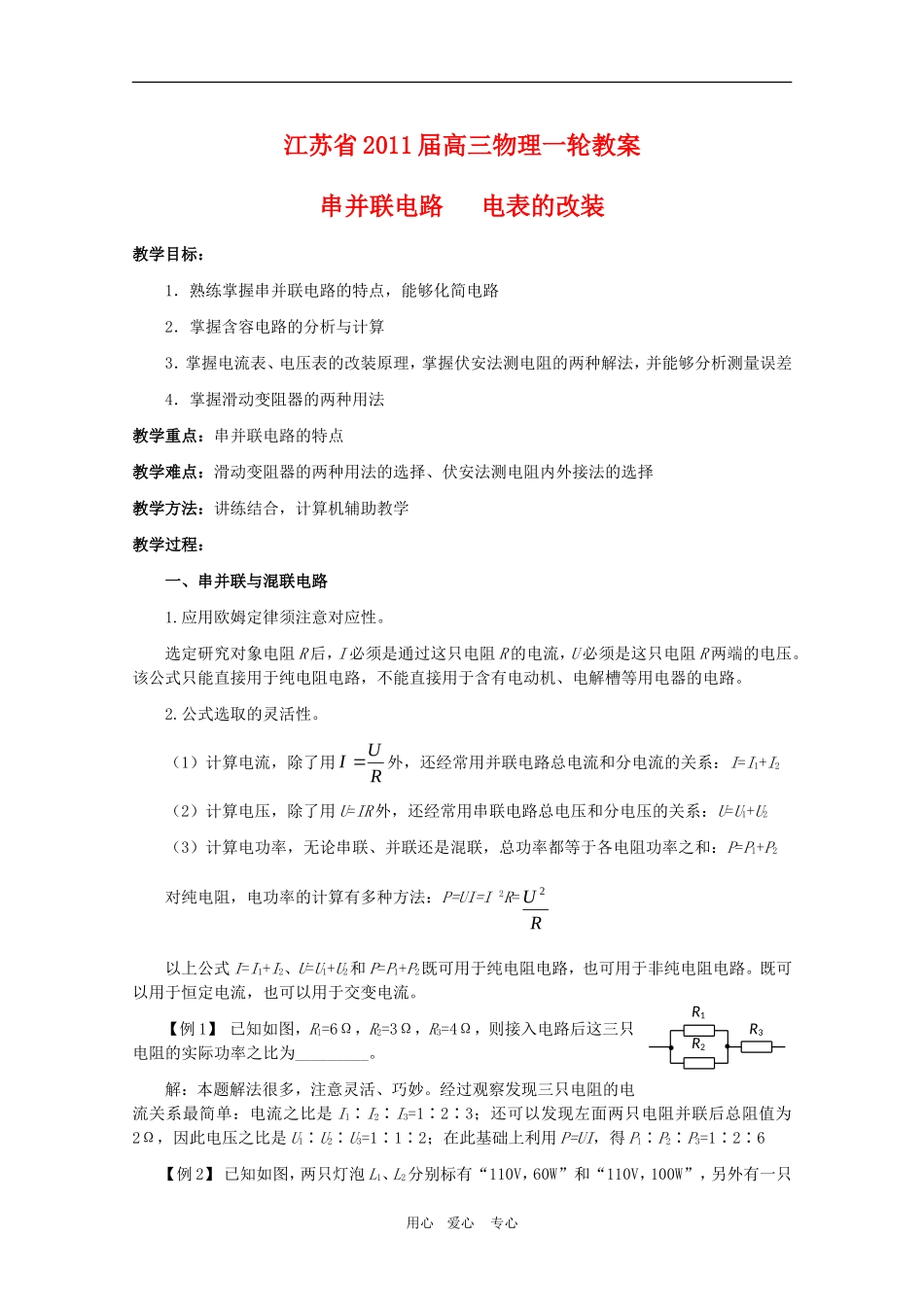

江苏省 2011 届高三物理一轮教案串并联电路 电表的改装教学目标：1．熟练掌握串并联电路的特点，能够化简电路2．掌握含容电路的分析与计算3．掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差4．掌握滑动变阻器的两种用法教学重点：串并联电路的特点教学难点：滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择教学方法：讲练结合，计算机辅助教学教学过程：一、串并联与混联电路1.应用欧姆定律须注意对应性。选定研究对象电阻 R 后，I 必须是通过这只电阻 R 的电流，U 必须是这只电阻 R 两端的电压。该公式只能直接用于纯电阻电路，不能直接用于含有电动机、电解槽等用电器的电路。2.公式选取的灵活性。（1）计算电流，除了用RUI 外，还经常用并联电路总电流和分电流的关系：I=I1+I2（2）计算电压，除了用 U=IR 外，还经常用串联电路总电压和分电压的关系：U=U1+U2（3）计算电功率，无论串联、并联还是混联，总功率都等于各电阻功率之和：P=P1+P2对纯电阻，电功率的计算有多种方法：P=UI=I 2R=RU 2以上公式 I=I1+I2、U=U1+U2和 P=P1+P2既可用于纯电阻电路，也可用于非纯电阻电路。既可以用于恒定电流，也可以用于交变电流。【例 1】 已知如图，R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。解：本题解法很多，注意灵活、巧妙。经过观察发现三只电阻的电流关系最简单：电流之比是 I1∶I2∶I3=1∶2∶3；还可以发现左面两只电阻并联后总阻值为2Ω，因此电压之比是 U1∶U2∶U3=1∶1∶2；在此基础上利用 P=UI，得 P1∶P2∶P3=1∶2∶6【例 2】 已知如图，两只灯泡 L1、L2分别标有“110V，60W”和“110V，100W”，另外有一只用心 爱心 专心R1R2R3滑动变阻器 R，将它们连接后接入 220V 的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路？A. B. C. D. 解：A、C 两图中灯泡不能正常发光。B、D 中两灯泡都能正常发光，它们的特点是左右两部分的电流、电压都相同，因此消耗的电功率一定相等。可以直接看出：B 图总功率为 200W，D 图总功率为 320W，所以选 B。【例 3】 实验表明，通过某种金属氧化物制成的均匀棒中的电流 I 跟电压 U 之间遵循 I =kU 3的规律，其中 U 表示棒两端的电势差，k=0.02A/V3。现将该棒与一个可变电阻器 R 串联在一起后，接在一个内阻可以忽略不计，电动势为 6.0V...
