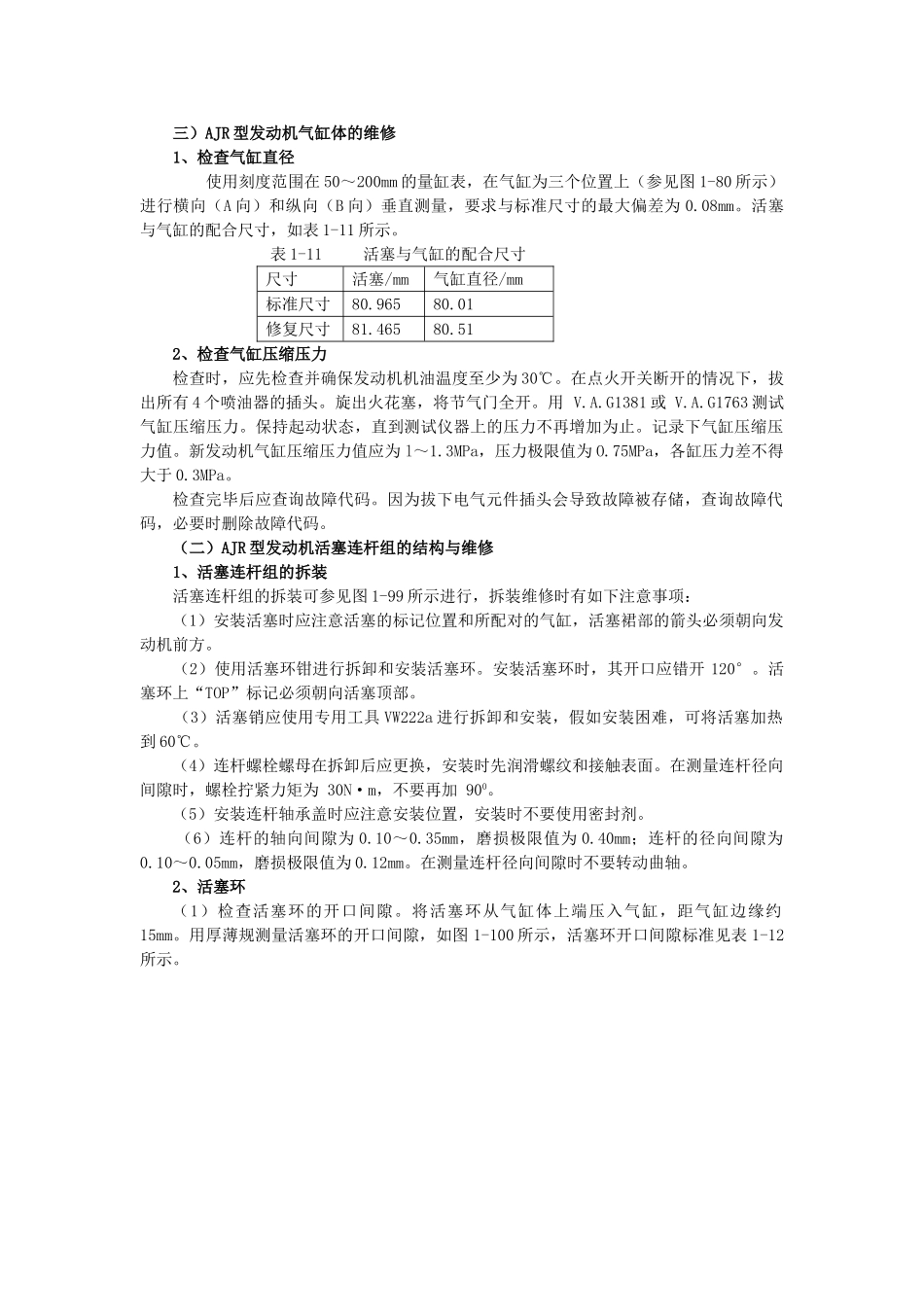

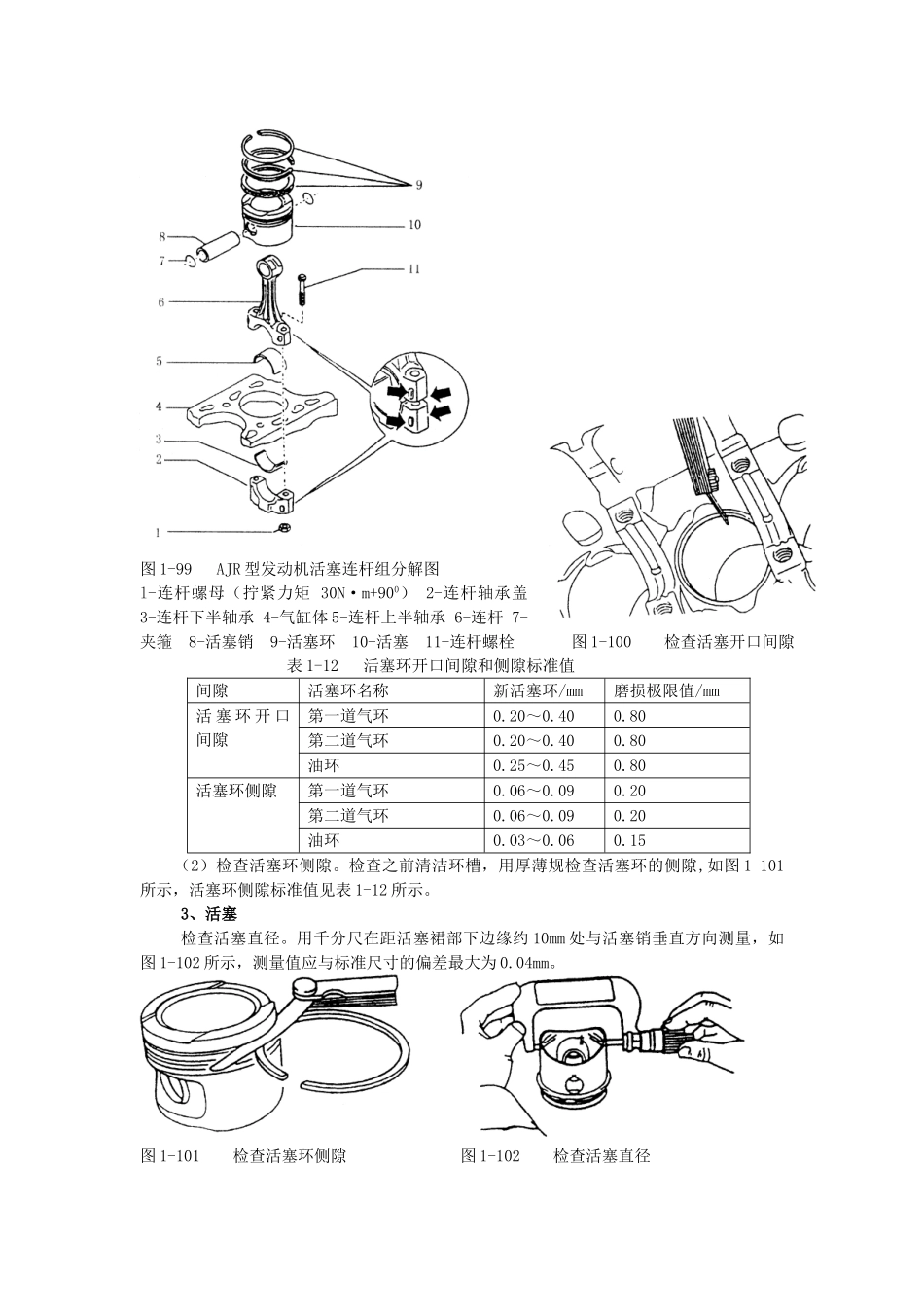

三）AJR 型发动机气缸体的维修1、检查气缸直径 使用刻度范围在 50～200mm 的量缸表，在气缸为三个位置上（参见图 1-80 所示）进行横向（A 向）和纵向（B 向）垂直测量，要求与标准尺寸的最大偏差为 0.08mm。活塞与气缸的配合尺寸，如表 1-11 所示。 表 1-11 活塞与气缸的配合尺寸尺寸活塞/mm气缸直径/mm标准尺寸80.96580.01修复尺寸81.46580.51 2、检查气缸压缩压力检查时，应先检查并确保发动机机油温度至少为 30℃。在点火开关断开的情况下，拔出所有 4 个喷油器的插头。旋出火花塞，将节气门全开。用 V.A.G1381 或 V.A.G1763 测试气缸压缩压力。保持起动状态，直到测试仪器上的压力不再增加为止。记录下气缸压缩压力值。新发动机气缸压缩压力值应为 l～1.3MPa，压力极限值为 O.75MPa，各缸压力差不得大于 0.3MPa。检查完毕后应查询故障代码。因为拔下电气元件插头会导致故障被存储，查询故障代码，必要时删除故障代码。（二）AJR 型发动机活塞连杆组的结构与维修1、活塞连杆组的拆装活塞连杆组的拆装可参见图 1-99 所示进行，拆装维修时有如下注意事项： （1）安装活塞时应注意活塞的标记位置和所配对的气缸，活塞裙部的箭头必须朝向发动机前方。 （2）使用活塞环钳进行拆卸和安装活塞环。安装活塞环时，其开口应错开 120°。活塞环上“TOP”标记必须朝向活塞顶部。 （3）活塞销应使用专用工具 VW222a 进行拆卸和安装，假如安装困难，可将活塞加热到 60℃。 （4）连杆螺栓螺母在拆卸后应更换，安装时先润滑螺纹和接触表面。在测量连杆径向间隙时，螺栓拧紧力矩为 30N·m，不要再加 900。 （5）安装连杆轴承盖时应注意安装位置，安装时不要使用密封剂。 （6）连杆的轴向间隙为 0.10～0.35mm，磨损极限值为 0.40mm；连杆的径向间隙为0.10～0.05mm，磨损极限值为 0.12mm。在测量连杆径向间隙时不要转动曲轴。2、活塞环（1）检查活塞环的开口间隙。将活塞环从气缸体上端压入气缸，距气缸边缘约15mm。用厚薄规测量活塞环的开口间隙，如图 1-100 所示，活塞环开口间隙标准见表 1-12所示。图 1-99 AJR 型发动机活塞连杆组分解图l-连杆螺母（拧紧力矩 30N·m+900） 2-连杆轴承盖3-连杆下半轴承 4-气缸体 5-连杆上半轴承 6-连杆 7-夹箍 8-活塞销 9-活塞环 10-活塞 11-连杆螺栓图 1-100 检查活塞开口间隙表 1-12 活塞环开口间隙和侧隙标准值 间隙活塞环名称新活塞环/mm磨损极限值/mm活 ...
