变电站工程电气旁站监理方案

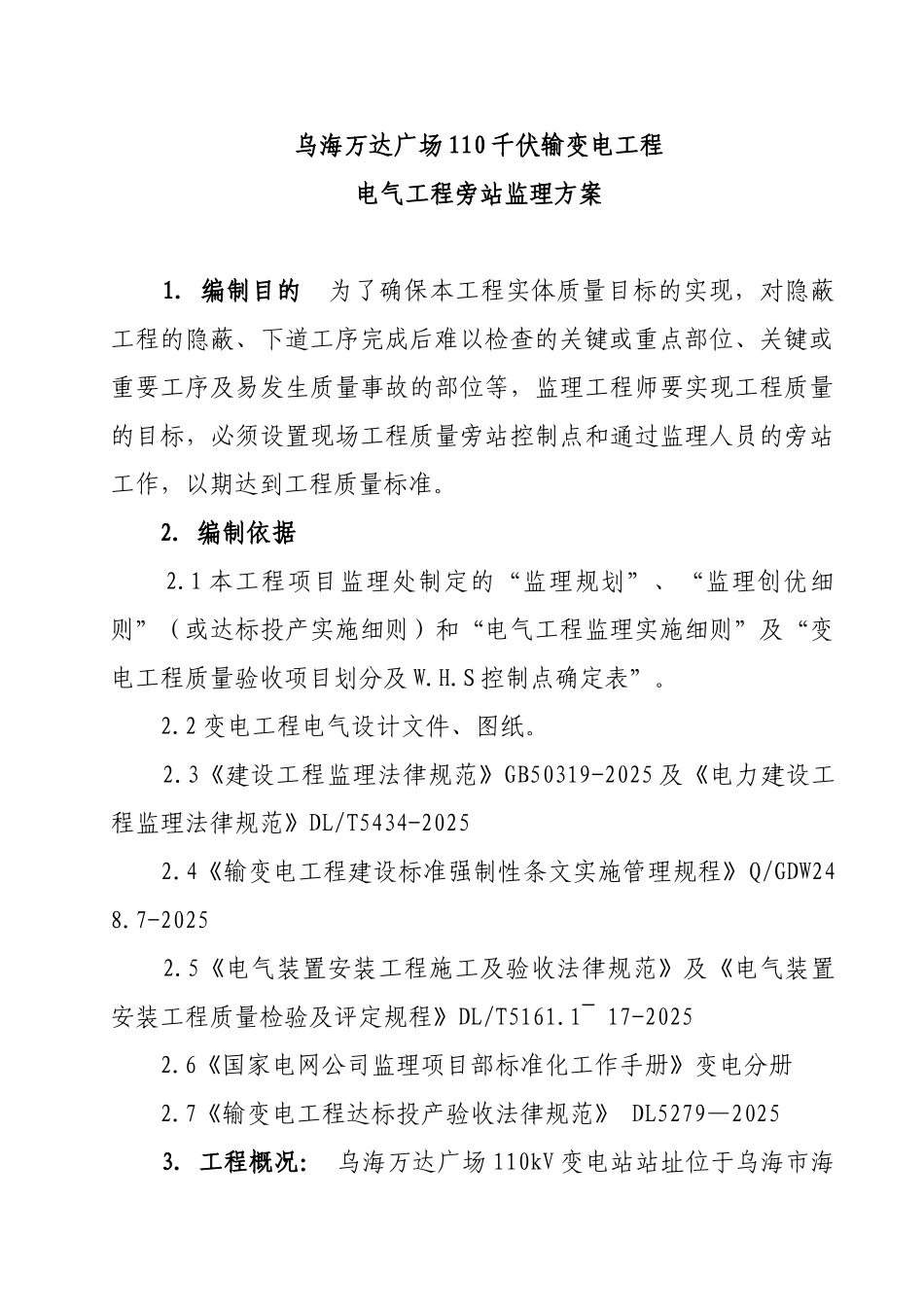

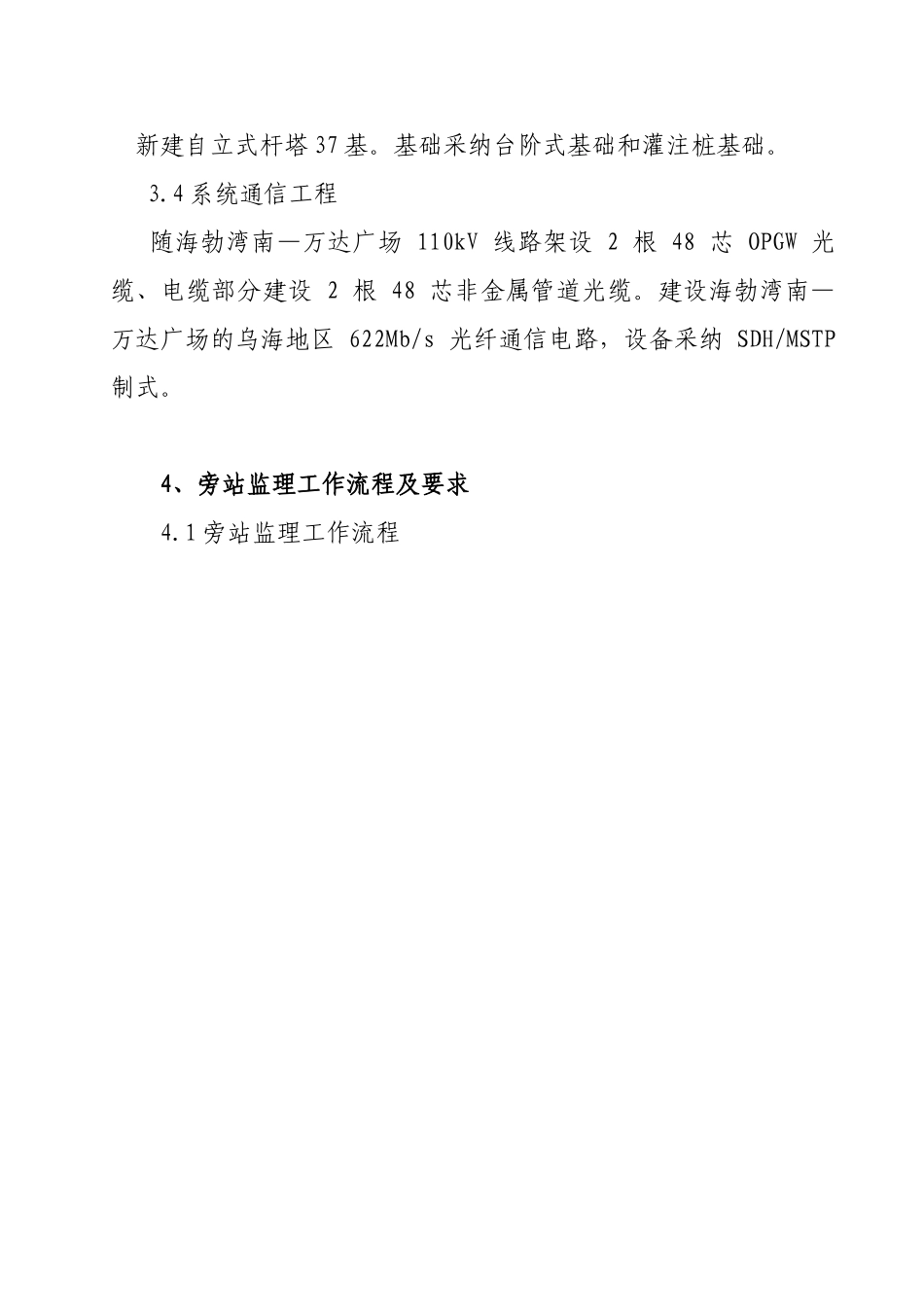

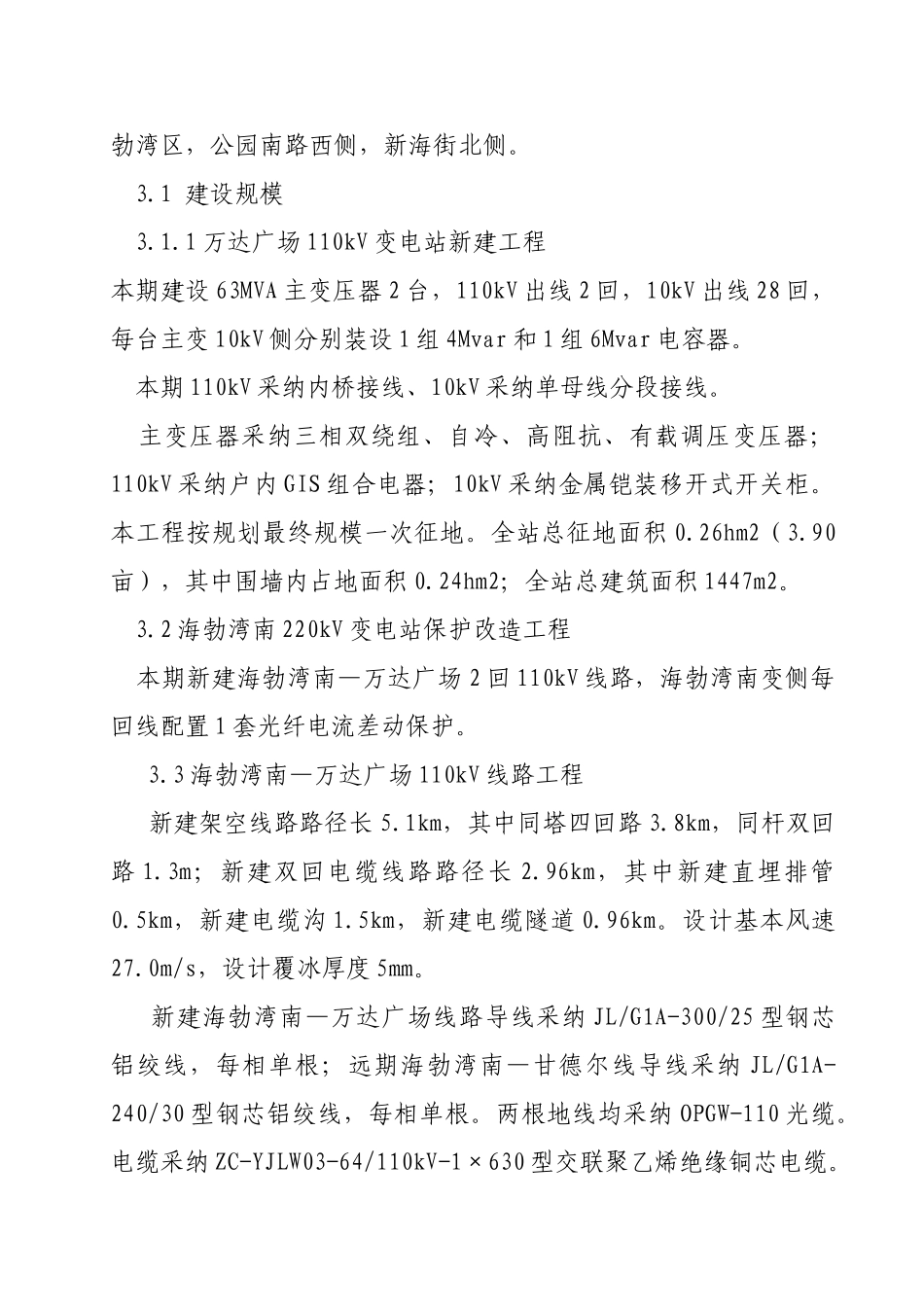

乌海万达广场 110 千伏输变电工程电气工程旁站监理方案 1. 编制目的 为了确保本工程实体质量目标的实现，对隐蔽工程的隐蔽、下道工序完成后难以检查的关键或重点部位、关键或重要工序及易发生质量事故的部位等，监理工程师要实现工程质量的目标，必须设置现场工程质量旁站控制点和通过监理人员的旁站工作，以期达到工程质量标准。 2. 编制依据 2.1 本工程项目监理处制定的“监理规划”、“监理创优细则”（或达标投产实施细则）和“电气工程监理实施细则”及“变电工程质量验收项目划分及 W.H.S 控制点确定表”。 2.2 变电工程电气设计文件、图纸。 2.3《建设工程监理法律规范》GB50319-2025 及《电力建设工程监理法律规范》DL/T5434-2025 2.4《输变电工程建设标准强制性条文实施管理规程》Q/GDW248.7-2025 2.5《电气装置安装工程施工及验收法律规范》及《电气装置安装工程质量检验及评定规程》DL/T5161.1~ 17-2025 2.6《国家电网公司监理项目部标准化工作手册》变电分册 2.7《输变电工程达标投产验收法律规范》 DL5279—2025 3. 工程概况： 乌海万达广场 110kV 变电站站址位于乌海市海勃湾区，公园南路西侧，新海街北侧。 3.1 建设规模 3.1.1 万达广场 110kV 变电站新建工程本期建设 63MVA 主变压器 2 台，110kV 出线 2 回，10kV 出线 28 回，每台主变 10kV 侧分别装设 1 组 4Mvar 和 1 组 6Mvar 电容器。 本期 110kV 采纳内桥接线、10kV 采纳单母线分段接线。 主变压器采纳三相双绕组、自冷、高阻抗、有载调压变压器；110kV 采纳户内 GIS 组合电器；10kV 采纳金属铠装移开式开关柜。本工程按规划最终规模一次征地。全站总征地面积 0.26hm2（3.90亩），其中围墙内占地面积 0.24hm2；全站总建筑面积 1447m2。 3.2 海勃湾南 220kV 变电站保护改造工程 本期新建海勃湾南—万达广场 2 回 110kV 线路，海勃湾南变侧每回线配置 1 套光纤电流差动保护。 3.3 海勃湾南—万达广场 110kV 线路工程 新建架空线路路径长 5.1km，其中同塔四回路 3.8km，同杆双回路 1.3m；新建双回电缆线路路径长 2.96km，其中新建直埋排管0.5km，新建电缆沟 1.5km，新建电缆隧道 0.96km。设计基本风速27.0m/s，设计覆冰厚度 5mm。 新建海勃湾南—万达广场线路导线采纳 JL/G1A-300/25 型钢芯铝绞线，每相单根；远期海勃湾南—甘德尔线导线采纳 JL/G1A-240/30 型钢芯铝绞线，每相单...
