新人教版高中物理选修2-1多用电表 学案

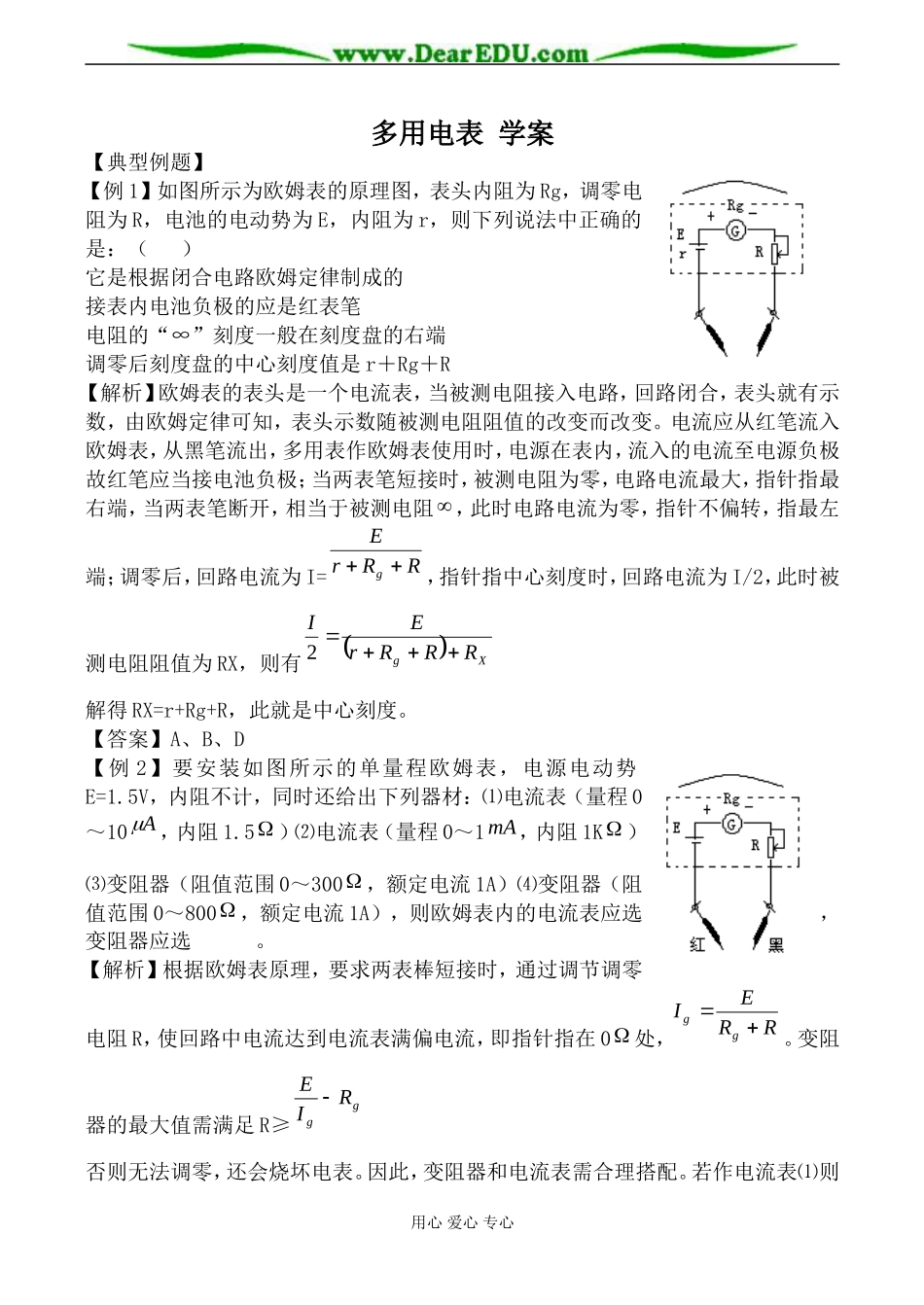

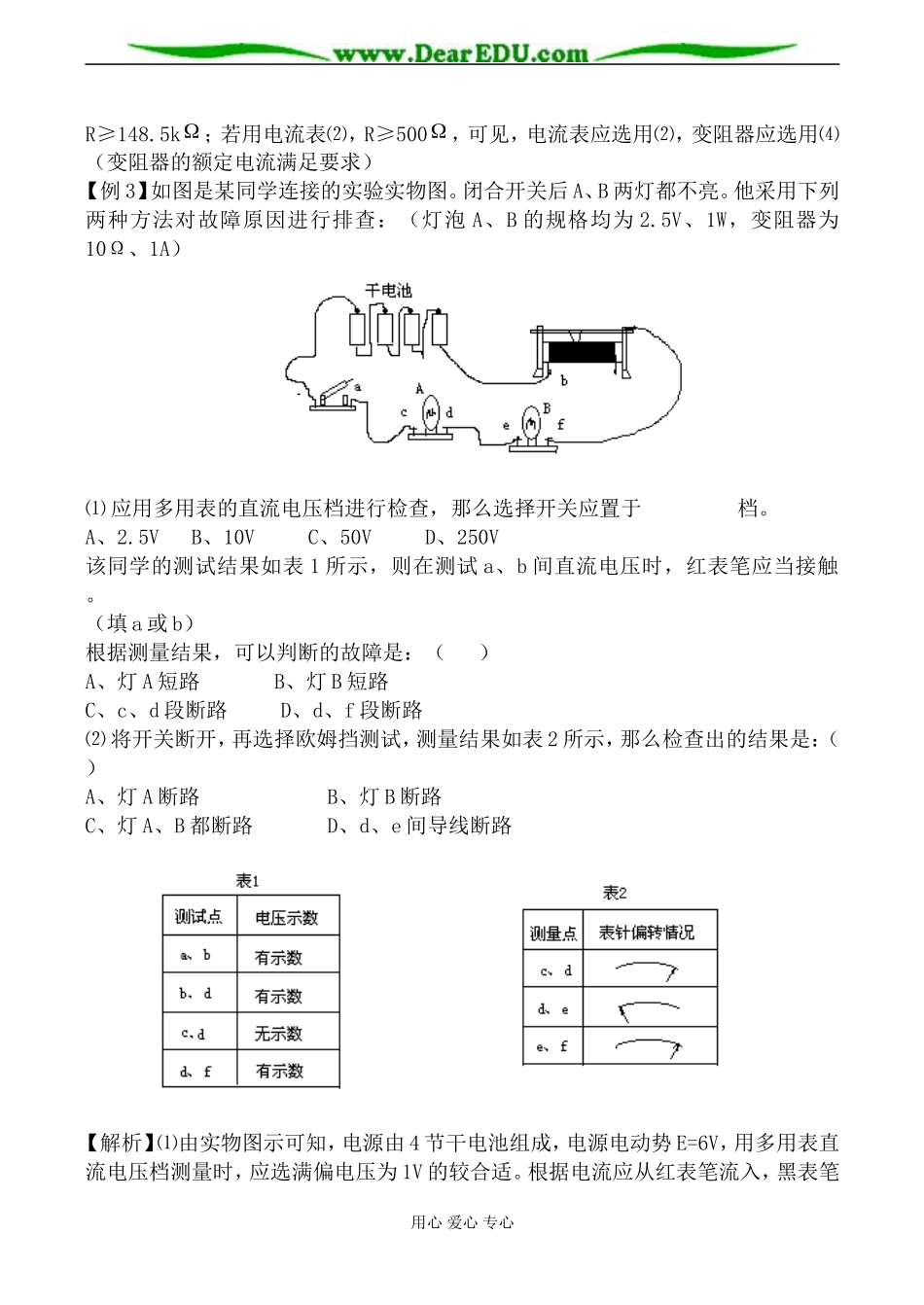

多用电表 学案【典型例题】【例 1】如图所示为欧姆表的原理图，表头内阻为 Rg，调零电阻为 R，电池的电动势为 E，内阻为 r，则下列说法中正确的是：（ ）它是根据闭合电路欧姆定律制成的接表内电池负极的应是红表笔电阻的“∞”刻度一般在刻度盘的右端调零后刻度盘的中心刻度值是 r＋Rg＋R【解析】欧姆表的表头是一个电流表，当被测电阻接入电路，回路闭合，表头就有示数，由欧姆定律可知，表头示数随被测电阻阻值的改变而改变。电流应从红笔流入欧姆表，从黑笔流出，多用表作欧姆表使用时，电源在表内，流入的电流至电源负极故红笔应当接电池负极；当两表笔短接时，被测电阻为零，电路电流最大，指针指最右端，当两表笔断开，相当于被测电阻，此时电路电流为零，指针不偏转，指最左端；调零后，回路电流为 I=RRrEg ，指针指中心刻度时，回路电流为 I/2，此时被测电阻阻值为 RX，则有XgRRRrEI2解得 RX=r+Rg+R，此就是中心刻度。【答案】A、B、D【例 2】要安装如图所示的单量程欧姆表，电源电动势E=1.5V，内阻不计，同时还给出下列器材：⑴电流表（量程 0～10 A ，内阻 1.5 ）⑵电流表（量程 0～1mA，内阻 1K ）⑶变阻器（阻值范围 0～300 ，额定电流 1A）⑷变阻器（阻值范围 0～800 ，额定电流 1A），则欧姆表内的电流表应选 ，变阻器应选 。【解析】根据欧姆表原理，要求两表棒短接时，通过调节调零电阻 R，使回路中电流达到电流表满偏电流，即指针指在 0 处，RREIgg。变阻器的最大值需满足 R≥ggRIE 否则无法调零，还会烧坏电表。因此，变阻器和电流表需合理搭配。若作电流表⑴则用心 爱心 专心R≥148.5k ；若用电流表⑵，R≥500 ，可见，电流表应选用⑵，变阻器应选用⑷（变阻器的额定电流满足要求）【例 3】如图是某同学连接的实验实物图。闭合开关后 A、B 两灯都不亮。他采用下列两种方法对故障原因进行排查：（灯泡 A、B 的规格均为 2.5V、1W，变阻器为10Ω、1A）⑴ 应用多用表的直流电压档进行检查，那么选择开关应置于 档。A、2.5V B、10V C、50V D、250V该同学的测试结果如表 1 所示，则在测试 a、b 间直流电压时，红表笔应当接触 。（填 a 或 b）根据测量结果，可以判断的故障是：（ ）A、灯 A 短路 B、灯 B 短路C、c、d 段断路 D、d、f 段断路⑵ 将开关断开，再选择欧姆挡测试，测量结果如表 2 所示，那么检查出的结果...
