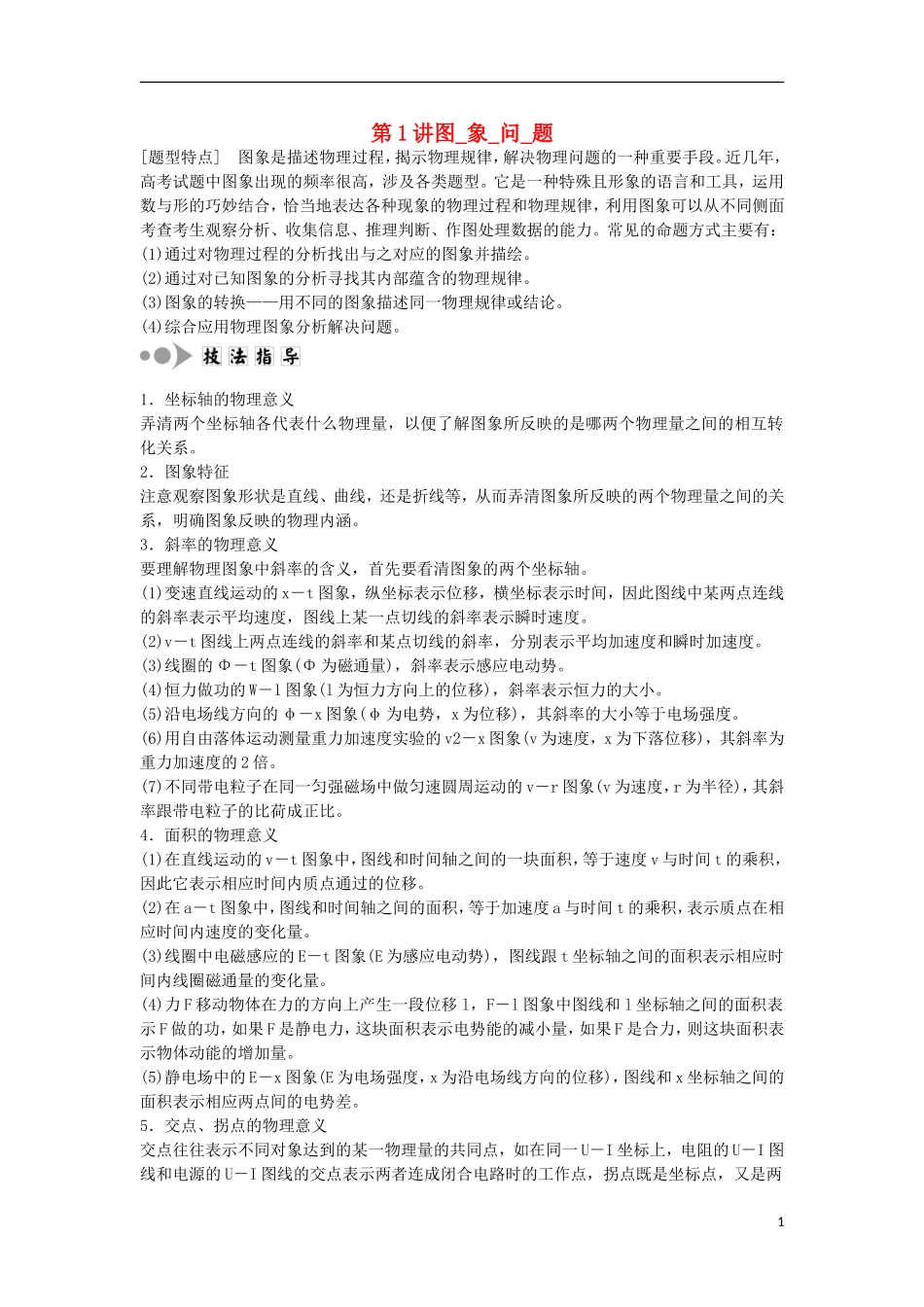

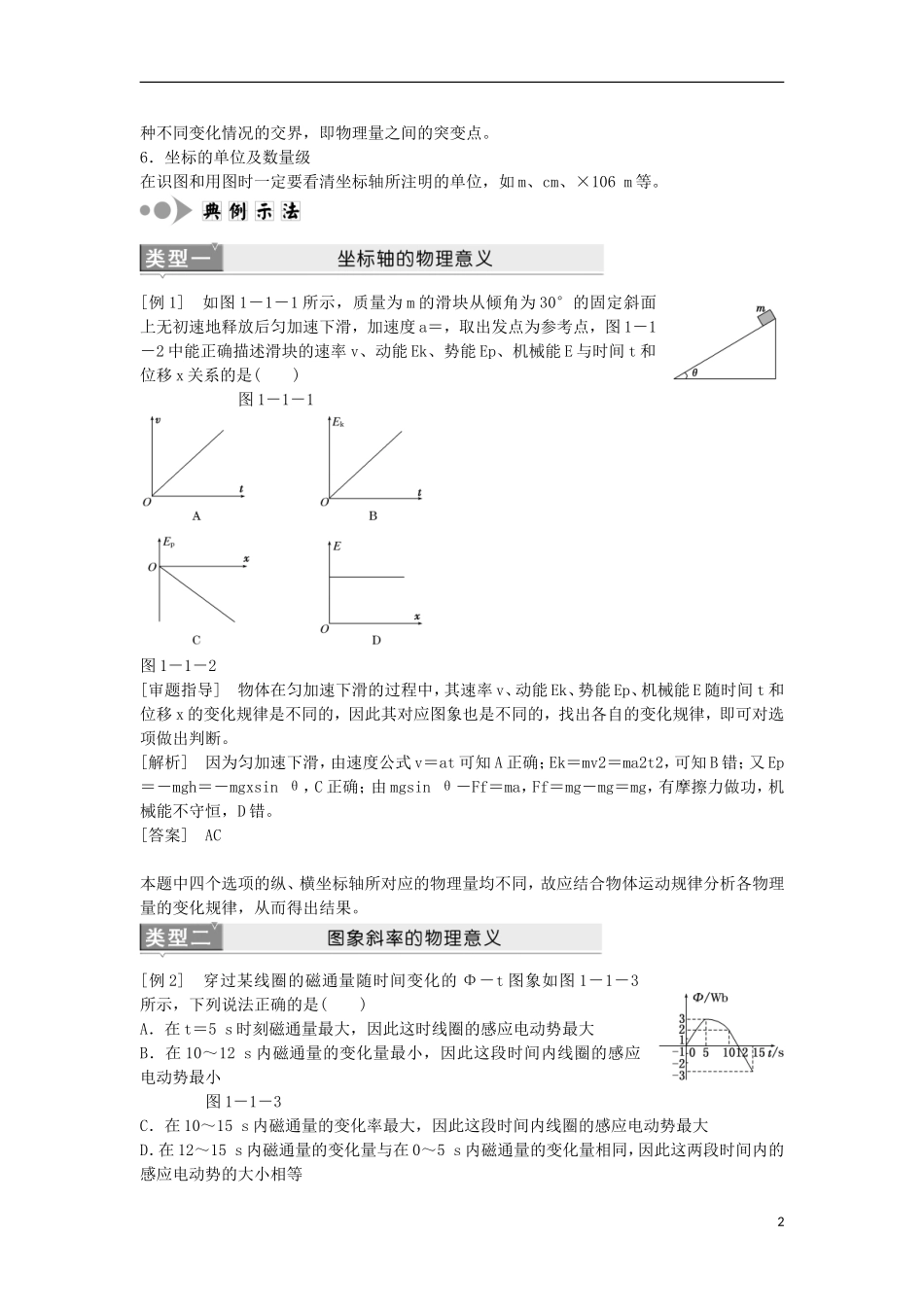

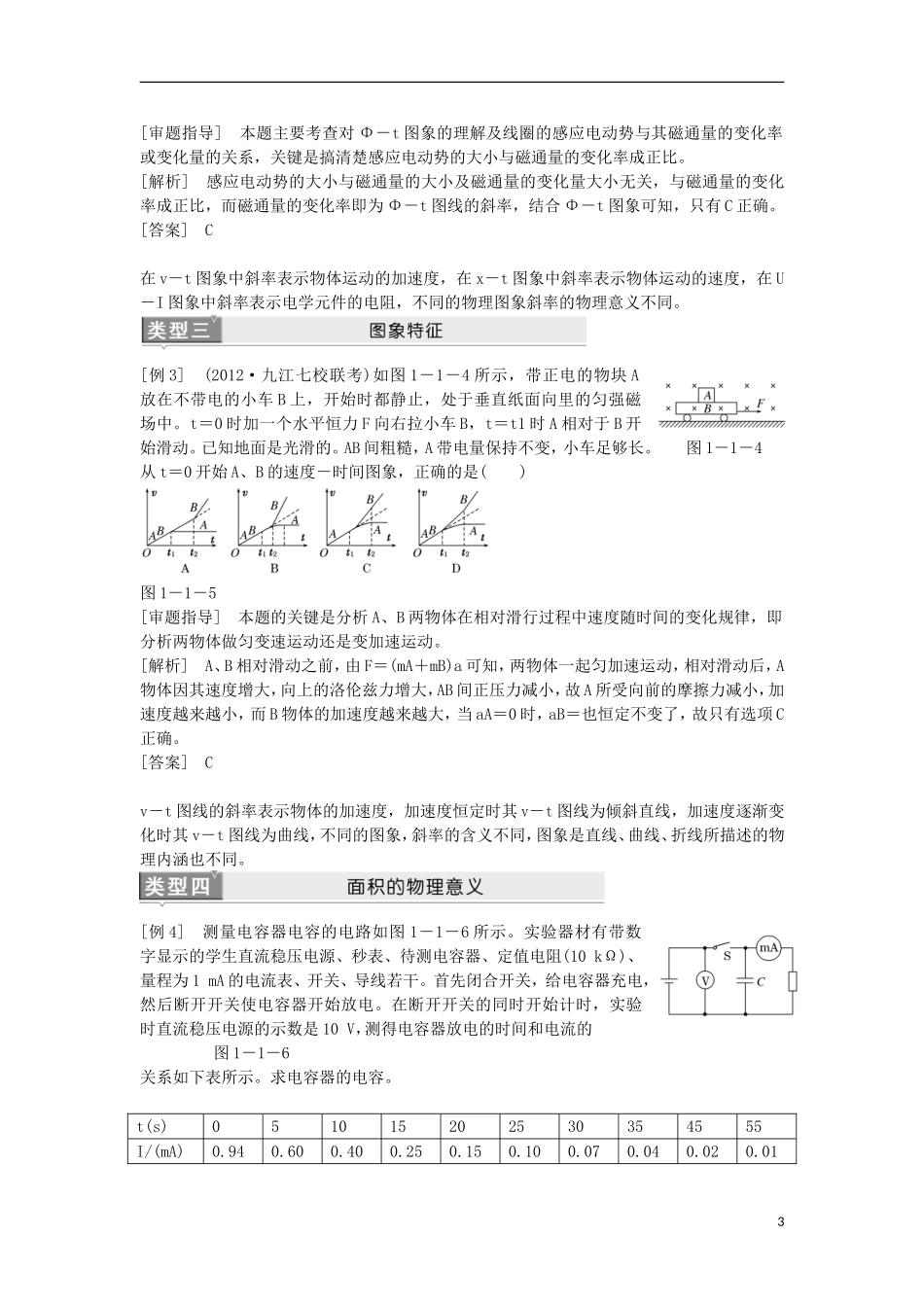

第 1 讲图_象_问_题[题型特点] 图象是描述物理过程，揭示物理规律，解决物理问题的一种重要手段。近几年，高考试题中图象出现的频率很高，涉及各类题型。它是一种特殊且形象的语言和工具，运用数与形的巧妙结合，恰当地表达各种现象的物理过程和物理规律，利用图象可以从不同侧面考查考生观察分析、收集信息、推理判断、作图处理数据的能力。常见的命题方式主要有：(1)通过对物理过程的分析找出与之对应的图象并描绘。(2)通过对已知图象的分析寻找其内部蕴含的物理规律。(3)图象的转换——用不同的图象描述同一物理规律或结论。(4)综合应用物理图象分析解决问题。1．坐标轴的物理意义弄清两个坐标轴各代表什么物理量，以便了解图象所反映的是哪两个物理量之间的相互转化关系。2．图象特征注意观察图象形状是直线、曲线，还是折线等，从而弄清图象所反映的两个物理量之间的关系，明确图象反映的物理内涵。 3．斜率的物理意义要理解物理图象中斜率的含义，首先要看清图象的两个坐标轴。(1)变速直线运动的 x－t 图象，纵坐标表示位移，横坐标表示时间，因此图线中某两点连线的斜率表示平均速度，图线上某一点切线的斜率表示瞬时速度。(2)v－t 图线上两点连线的斜率和某点切线的斜率，分别表示平均加速度和瞬时加速度。(3)线圈的 Φ－t 图象(Φ 为磁通量)，斜率表示感应电动势。(4)恒力做功的 W－l 图象(l 为恒力方向上的位移)，斜率表示恒力的大小。(5)沿电场线方向的 φ－x 图象(φ 为电势，x 为位移)，其斜率的大小等于电场强度。(6)用自由落体运动测量重力加速度实验的 v2－x 图象(v 为速度，x 为下落位移)，其斜率为重力加速度的 2 倍。(7)不同带电粒子在同一匀强磁场中做匀速圆周运动的 v－r 图象(v 为速度，r 为半径)，其斜率跟带电粒子的比荷成正比。4．面积的物理意义(1)在直线运动的 v－t 图象中，图线和时间轴之间的一块面积，等于速度 v 与时间 t 的乘积，因此它表示相应时间内质点通过的位移。(2)在 a－t 图象中，图线和时间轴之间的面积，等于加速度 a 与时间 t 的乘积，表示质点在相应时间内速度的变化量。(3)线圈中电磁感应的 E－t 图象(E 为感应电动势)，图线跟 t 坐标轴之间的面积表示相应时间内线圈磁通量的变化量。(4)力 F 移动物体在力的方向上产生一段位移 l，F－l 图象中图线和 l 坐标轴之间的面积表示 F 做的功，如果 F 是静电力，这块面积表示电势能的减小量，如果 F...
