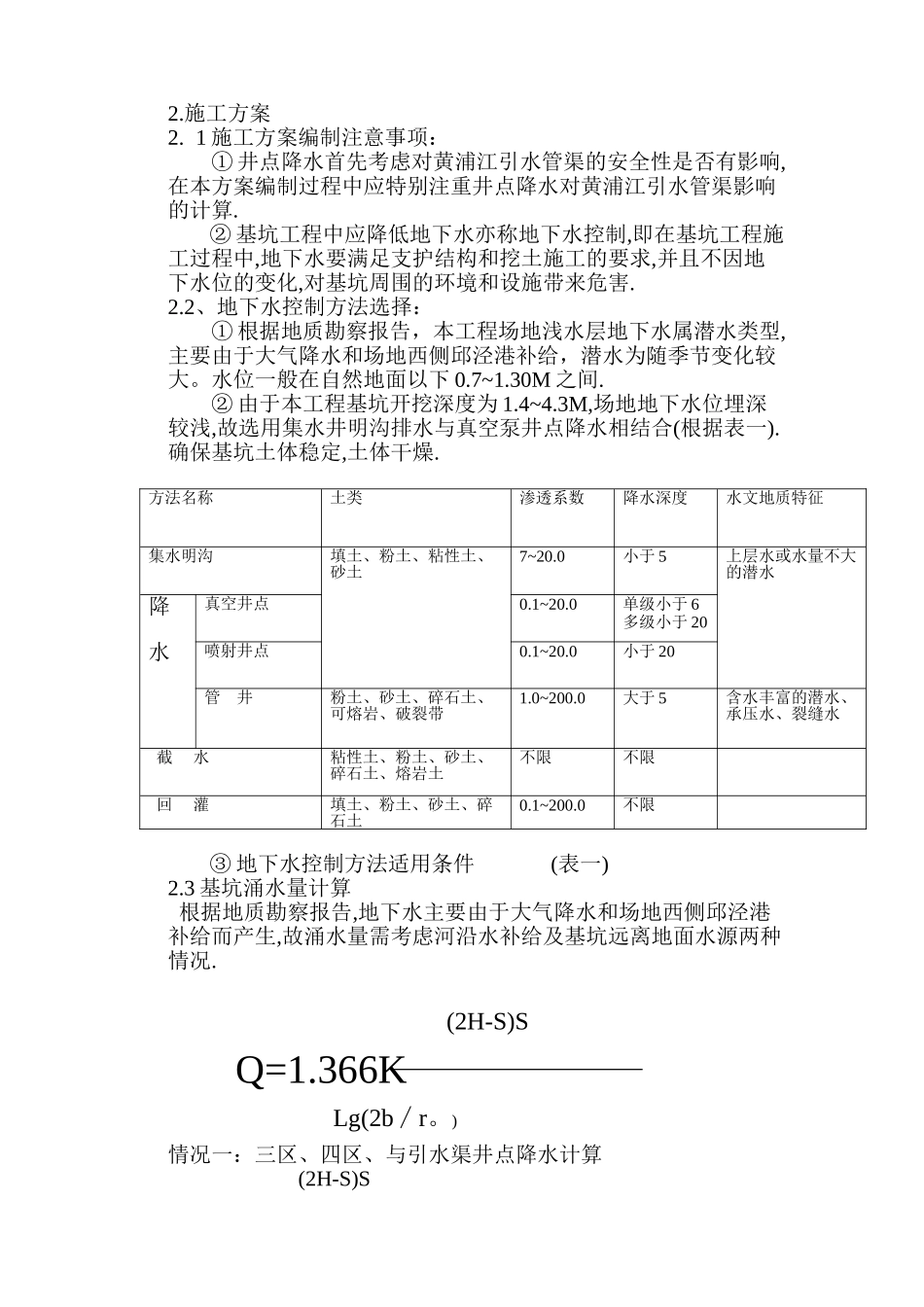

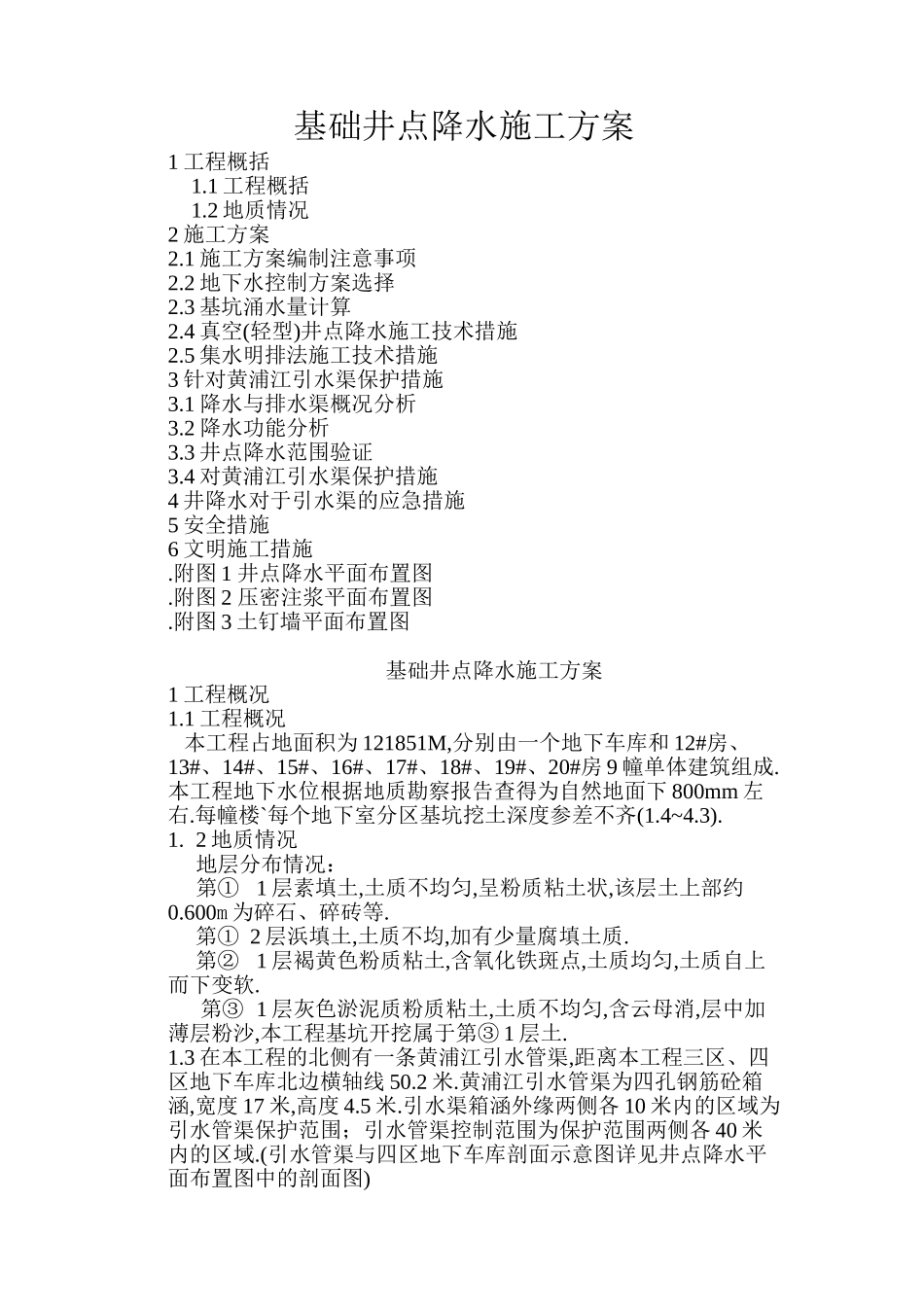

基础井点降水施工方案1 工程概括1.1 工程概括1.2 地质情况2 施工方案2.1 施工方案编制注意事项2.2 地下水控制方案选择2.3 基坑涌水量计算2.4 真空(轻型)井点降水施工技术措施2.5 集水明排法施工技术措施3 针对黄浦江引水渠保护措施3.1 降水与排水渠概况分析3.2 降水功能分析3.3 井点降水范围验证3.4 对黄浦江引水渠保护措施4 井降水对于引水渠的应急措施5 安全措施6 文明施工措施.附图 1 井点降水平面布置图.附图 2 压密注浆平面布置图.附图 3 土钉墙平面布置图基础井点降水施工方案1 工程概况1.1 工程概况 本工程占地面积为 121851M,分别由一个地下车库和 12#房、13#、14#、15#、16#、17#、18#、19#、20#房 9 幢单体建筑组成.本工程地下水位根据地质勘察报告查得为自然地面下 800mm 左右.每幢楼`每个地下室分区基坑挖土深度参差不齐(1.4~4.3).1. 2 地质情况地层分布情况：第① 1 层素填土,土质不均匀,呈粉质粘土状,该层土上部约 0.600m 为碎石、碎砖等.第① 2 层浜填土,土质不均,加有少量腐填土质.第② 1 层褐黄色粉质粘土,含氧化铁斑点,土质均匀,土质自上而下变软.第③ 1 层灰色淤泥质粉质粘土,土质不均匀,含云母消,层中加薄层粉沙,本工程基坑开挖属于第③ 1 层土.1.3 在本工程的北侧有一条黄浦江引水管渠,距离本工程三区、四区地下车库北边横轴线 50.2 米.黄浦江引水管渠为四孔钢筋砼箱涵,宽度 17 米,高度 4.5 米.引水渠箱涵外缘两侧各 10 米内的区域为引水管渠保护范围；引水管渠控制范围为保护范围两侧各 40 米内的区域.(引水管渠与四区地下车库剖面示意图详见井点降水平面布置图中的剖面图)2.施工方案2. 1 施工方案编制注意事项：① 井点降水首先考虑对黄浦江引水管渠的安全性是否有影响,在本方案编制过程中应特别注重井点降水对黄浦江引水管渠影响的计算. ② 基坑工程中应降低地下水亦称地下水控制,即在基坑工程施工过程中,地下水要满足支护结构和挖土施工的要求,并且不因地下水位的变化,对基坑周围的环境和设施带来危害. 2.2、地下水控制方法选择：① 根据地质勘察报告，本工程场地浅水层地下水属潜水类型,主要由于大气降水和场地西侧邱泾港补给，潜水为随季节变化较大。水位一般在自然地面以下 0.7~1.30M 之间.② 由于本工程基坑开挖深度为 1.4~4.3M,场地地下水位埋深较浅,故选用集水井明沟排水与真空泵井点降水相结合(根据表一).确保基坑土体稳定,土体干燥.③ 地...
