复合管焊口返修施工技术方案VIP专享

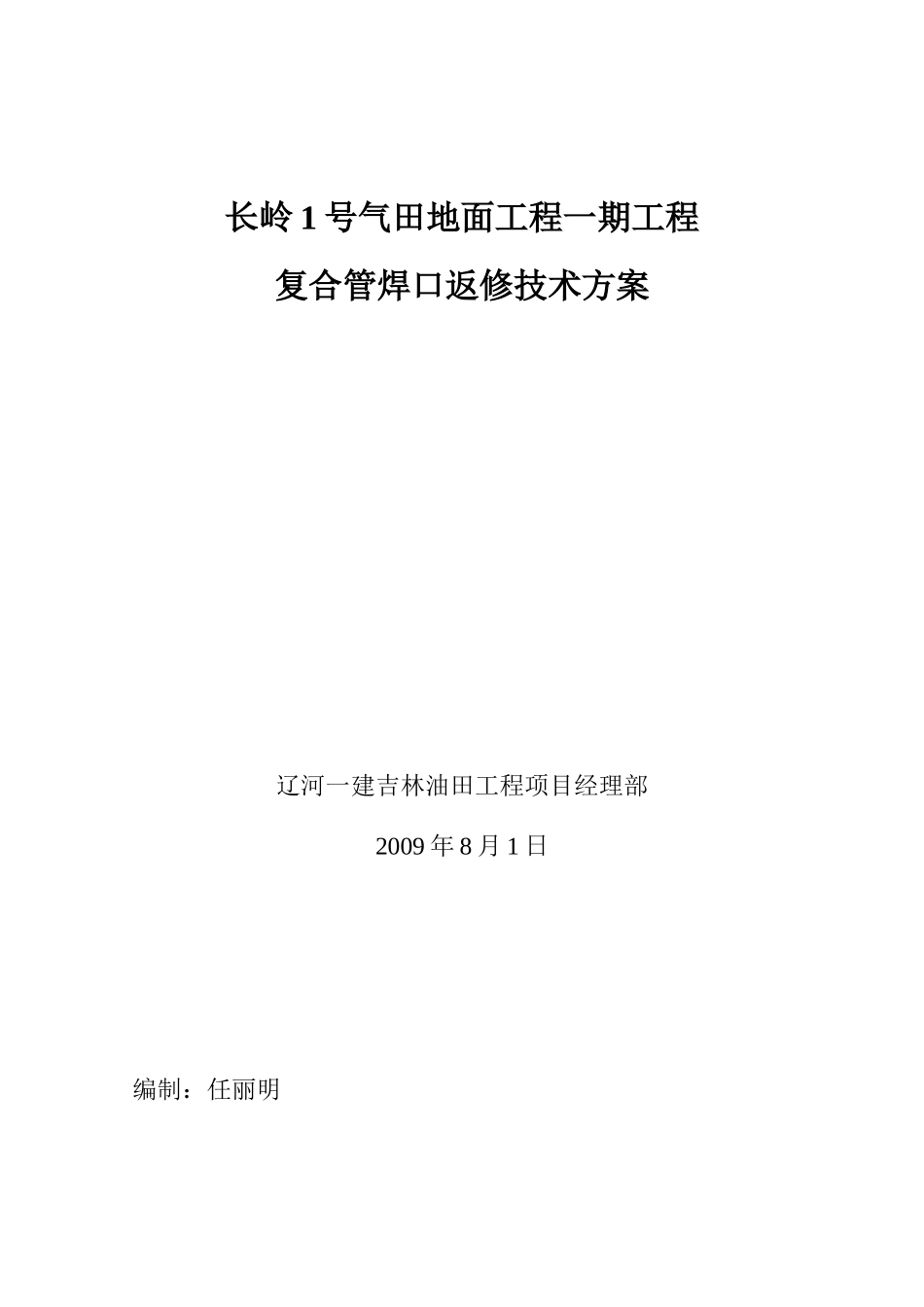

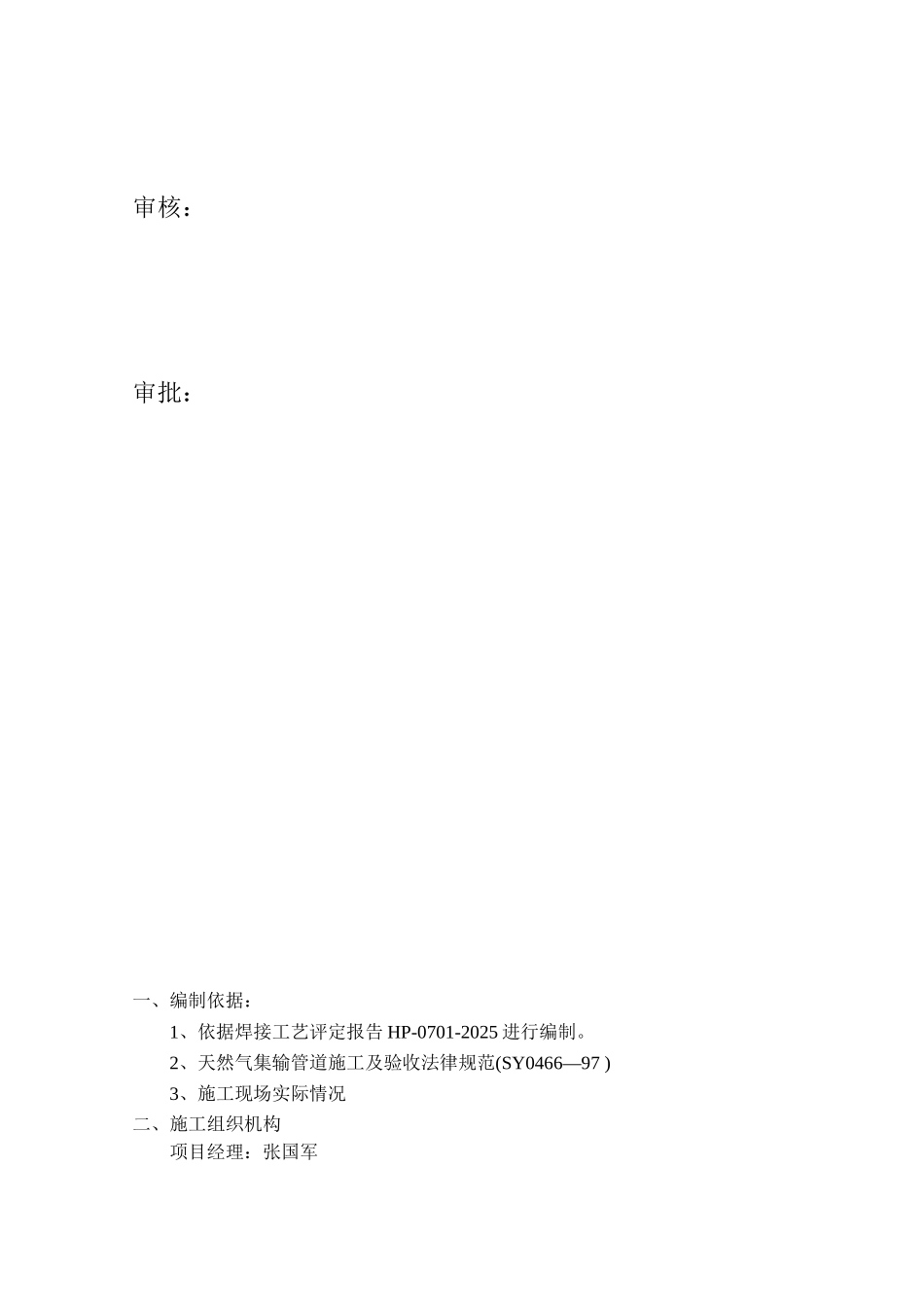

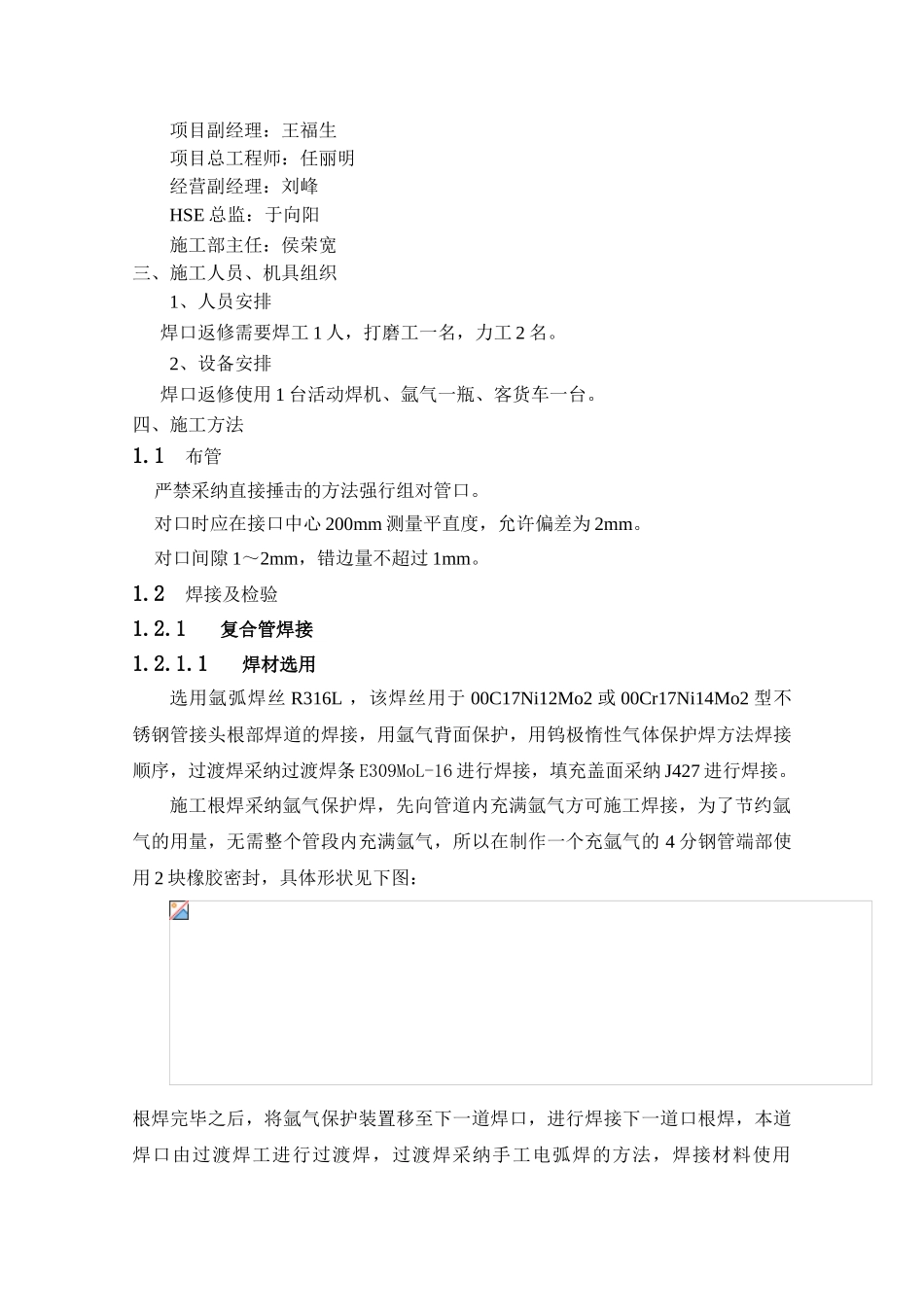

长岭 1 号气田地面工程一期工程复合管焊口返修技术方案辽河一建吉林油田工程项目经理部2009 年 8 月 1 日编制：任丽明审核：审批：一、编制依据：1、依据焊接工艺评定报告 HP-0701-2025 进行编制。2、天然气集输管道施工及验收法律规范(SY0466—97 )3、施工现场实际情况二、施工组织机构项目经理：张国军项目副经理：王福生项目总工程师：任丽明经营副经理：刘峰HSE 总监：于向阳施工部主任：侯荣宽三、施工人员、机具组织1、人员安排 焊口返修需要焊工 1 人，打磨工一名，力工 2 名。2、设备安排 焊口返修使用 1 台活动焊机、氩气一瓶、客货车一台。四、施工方法1.1布管严禁采纳直接捶击的方法强行组对管口。对口时应在接口中心 200mm 测量平直度，允许偏差为 2mm。对口间隙 1～2mm，错边量不超过 1mm。1.2焊接及检验1.2.1复合管焊接1.2.1.1焊材选用选用氩弧焊丝 R316L ，该焊丝用于 00C17Ni12Mo2 或 00Cr17Ni14Mo2 型不锈钢管接头根部焊道的焊接，用氩气背面保护，用钨极惰性气体保护焊方法焊接顺序，过渡焊采纳过渡焊条 E309MoL-16 进行焊接，填充盖面采纳 J427 进行焊接。施工根焊采纳氩气保护焊，先向管道内充满氩气方可施工焊接，为了节约氩气的用量，无需整个管段内充满氩气，所以在制作一个充氩气的 4 分钢管端部使用 2 块橡胶密封，具体形状见下图： 根焊完毕之后，将氩气保护装置移至下一道焊口，进行焊接下一道口根焊，本道焊口由过渡焊工进行过渡焊，过渡焊采纳手工电弧焊的方法，焊接材料使用E309MoL-16 复合焊条。过渡焊接完毕之后进行下一道口的过渡焊接，由填充盖面焊接人员进行焊口的填充盖面施工，整个施工采纳流水线作业，能够提高焊接施工的效率，并能达到比较高的质量。填充盖面采纳手工电弧焊，焊接材料为 J427 焊条，焊条使用前按说明书要求进行烘干。每到焊口焊接完毕后，由质量检查人员对焊口进行外观检查，检查合格方能对该焊口下探伤委托。1.2.1.2施焊环境下列任一种环境下，都需要实行防护措施，方可施焊。 低氢型焊条手工电弧焊，风速大于 5m/s； 气体保护焊焊接时，风速等于或大于 2m/s； 雨天； 相对湿度超过 80％；1.2.1.3焊接参数表 1 复合管焊接工艺参数焊道名焊材牌号（型号）规格（mm）电源极性气体流量（L/min）焊接电流（A）电弧电压（V）焊接速度(cm/min)正面管内封焊ER316LФ2.0DC-50-608~106-88~10Ф2.0打底焊ER316LФ2.0DC-80~909~1299~12...
