大洲大桥悬臂箱梁现浇段施工方案

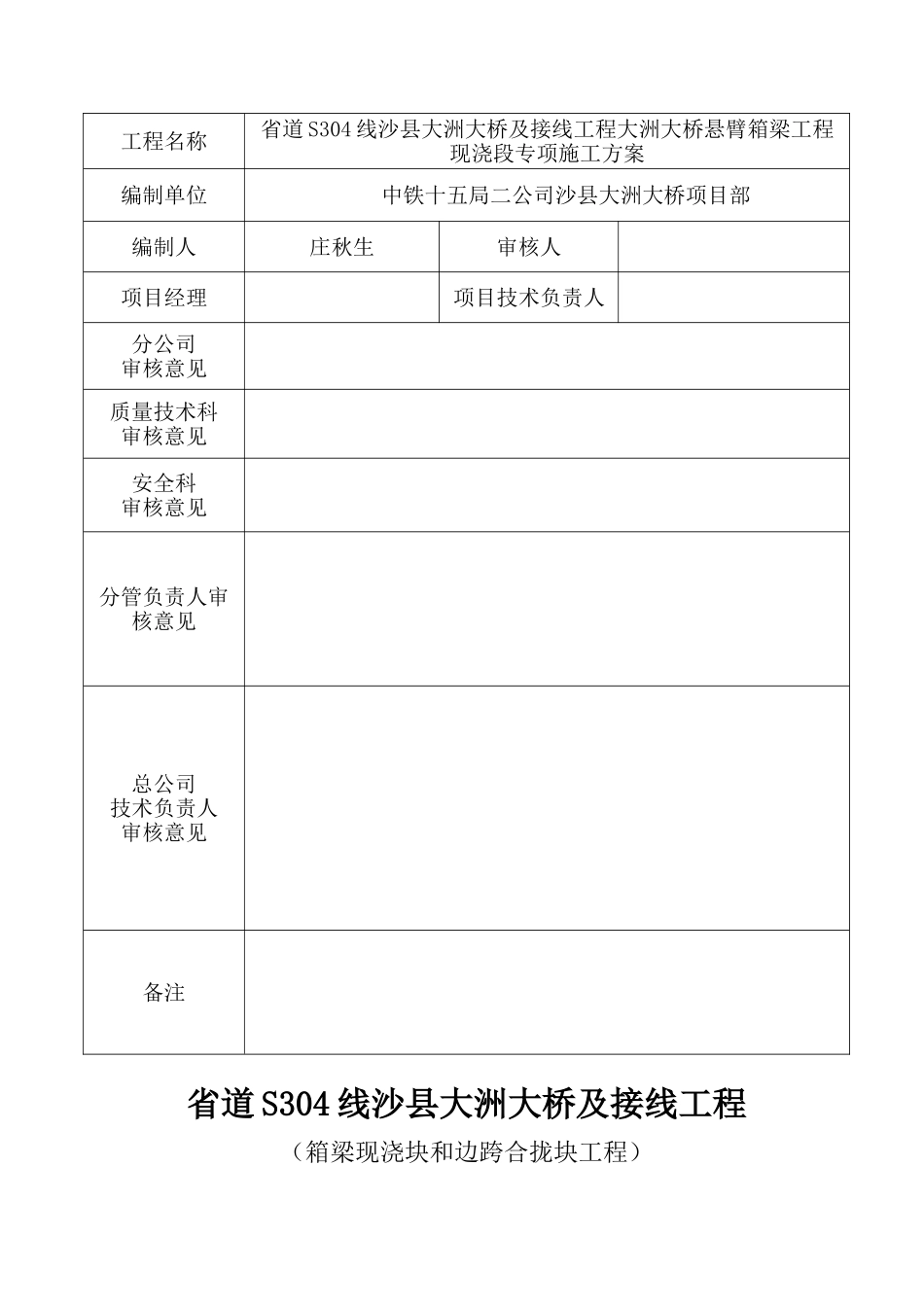

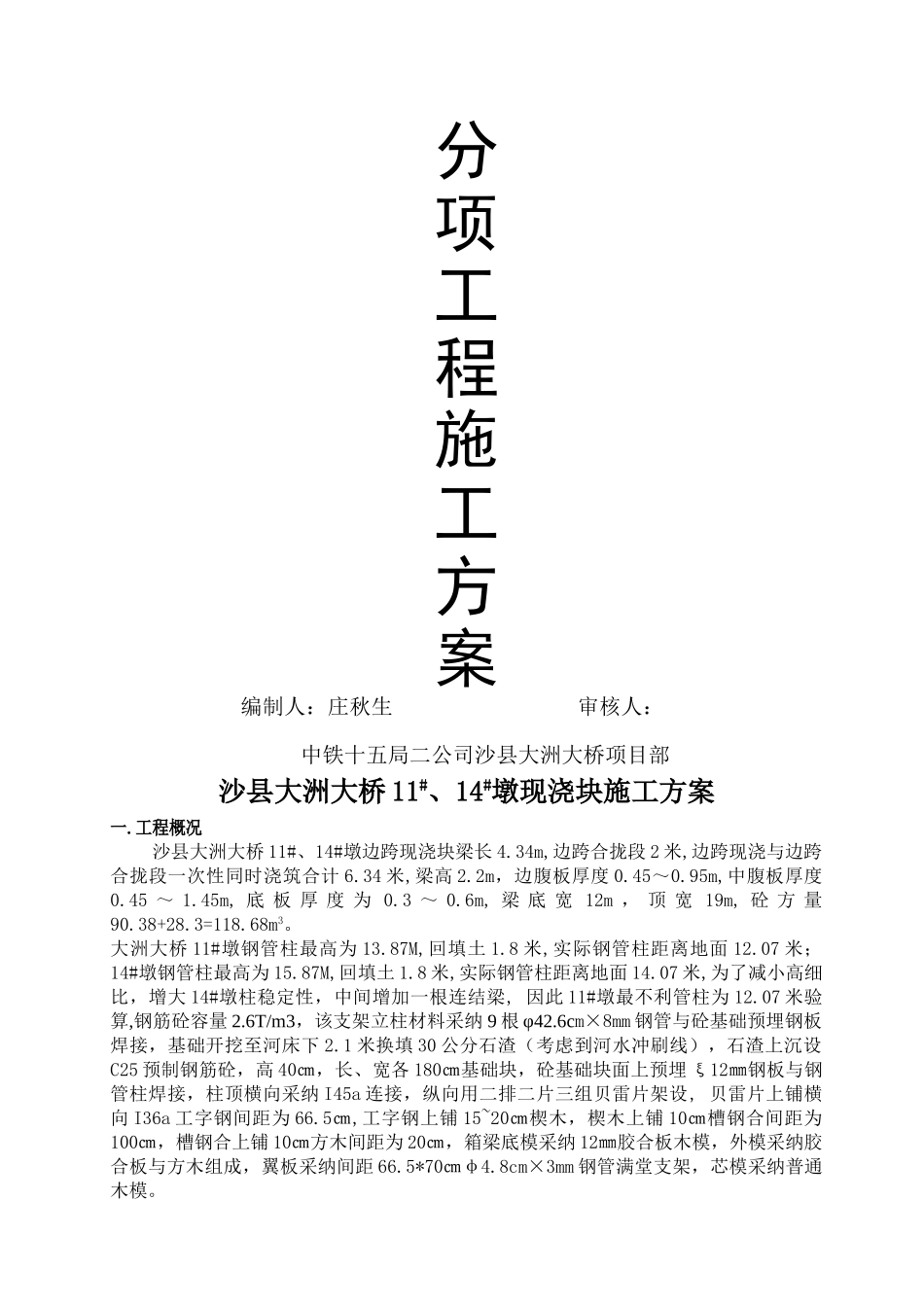

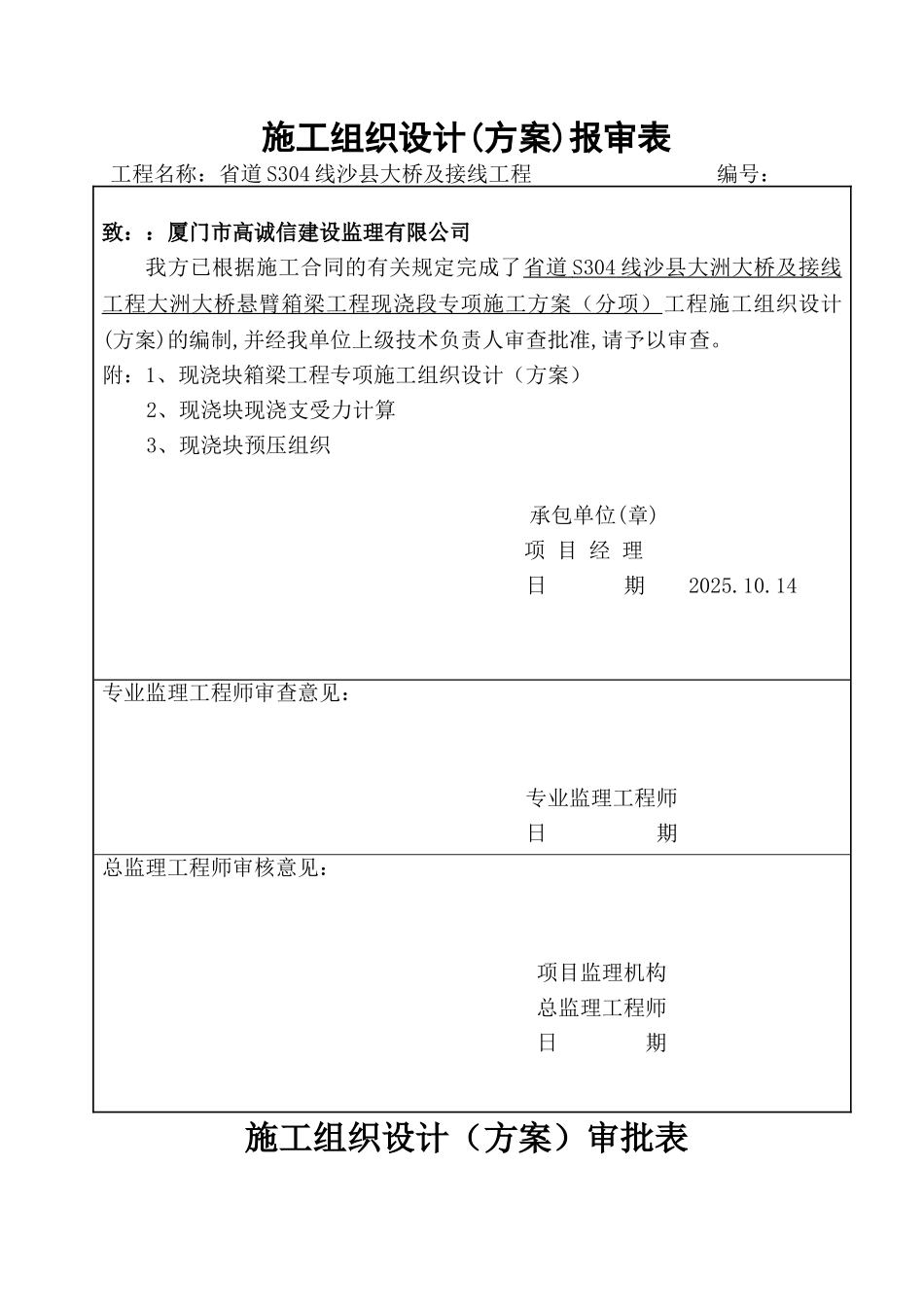

施工组织设计(方案)报审表工程名称：省道 S304 线沙县大桥及接线工程 编号： 致：：厦门市高诚信建设监理有限公司 我方已根据施工合同的有关规定完成了省道 S304 线沙县大洲大桥及接线 工程大洲大桥悬臂箱梁工程现浇段专项施工方案（分项）工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附：1、现浇块箱梁工程专项施工组织设计（方案）2、现浇块现浇支受力计算3、现浇块预压组织 承包单位(章) 项 目 经 理 日 期 2025.10.14 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 施工组织设计（方案）审批表工程名称省道 S304 线沙县大洲大桥及接线工程大洲大桥悬臂箱梁工程现浇段专项施工方案编制单位中铁十五局二公司沙县大洲大桥项目部编制人庄秋生审核人项目经理项目技术负责人分公司审核意见质量技术科审核意见安全科审核意见分管负责人审核意见总公司技术负责人审核意见备注省道 S304 线沙县大洲大桥及接线工程 （箱梁现浇块和边跨合拢块工程）分项工程施工方案编制人：庄秋生 审核人：中铁十五局二公司沙县大洲大桥项目部沙县大洲大桥 11#、14#墩现浇块施工方案一.工程概况沙县大洲大桥 11#、14#墩边跨现浇块梁长 4.34m,边跨合拢段 2 米,边跨现浇与边跨合拢段一次性同时浇筑合计 6.34 米,梁高 2.2m，边腹板厚度 0.45～0.95m,中腹板厚度0.45 ～ 1.45m, 底 板 厚 度 为 0.3 ～ 0.6m, 梁 底 宽 12m ， 顶 宽 19m, 砼 方 量90.38+28.3=118.68m3。大洲大桥 11#墩钢管柱最高为 13.87M,回填土 1.8 米,实际钢管柱距离地面 12.07 米； 14#墩钢管柱最高为 15.87M,回填土 1.8 米,实际钢管柱距离地面 14.07 米,为了减小高细比，增大 14#墩柱稳定性，中间增加一根连结梁, 因此 11#墩最不利管柱为 12.07 米验算,钢筋砼容量 2.6T/m3，该支架立柱材料采纳 9 根 φ42.6cm×8mm 钢管与砼基础预埋钢板焊接，基础开挖至河床下 2.1 米换填 30 公分石渣（考虑到河水冲刷线），石渣上沉设C25 预制钢筋砼，高 40㎝，长、宽各 180㎝基础块，砼基础块面上预埋 ξ12㎜钢板与钢管柱焊接，柱顶横向采纳 I45a 连接，纵向用二排二片三组贝雷片架设, 贝雷片上铺横向 I36a 工字钢间距为 66.5㎝,工字钢上铺 15~20㎝楔木，楔木上铺 10㎝槽钢合间距为100㎝，槽钢合上铺 10㎝方木间距为...
