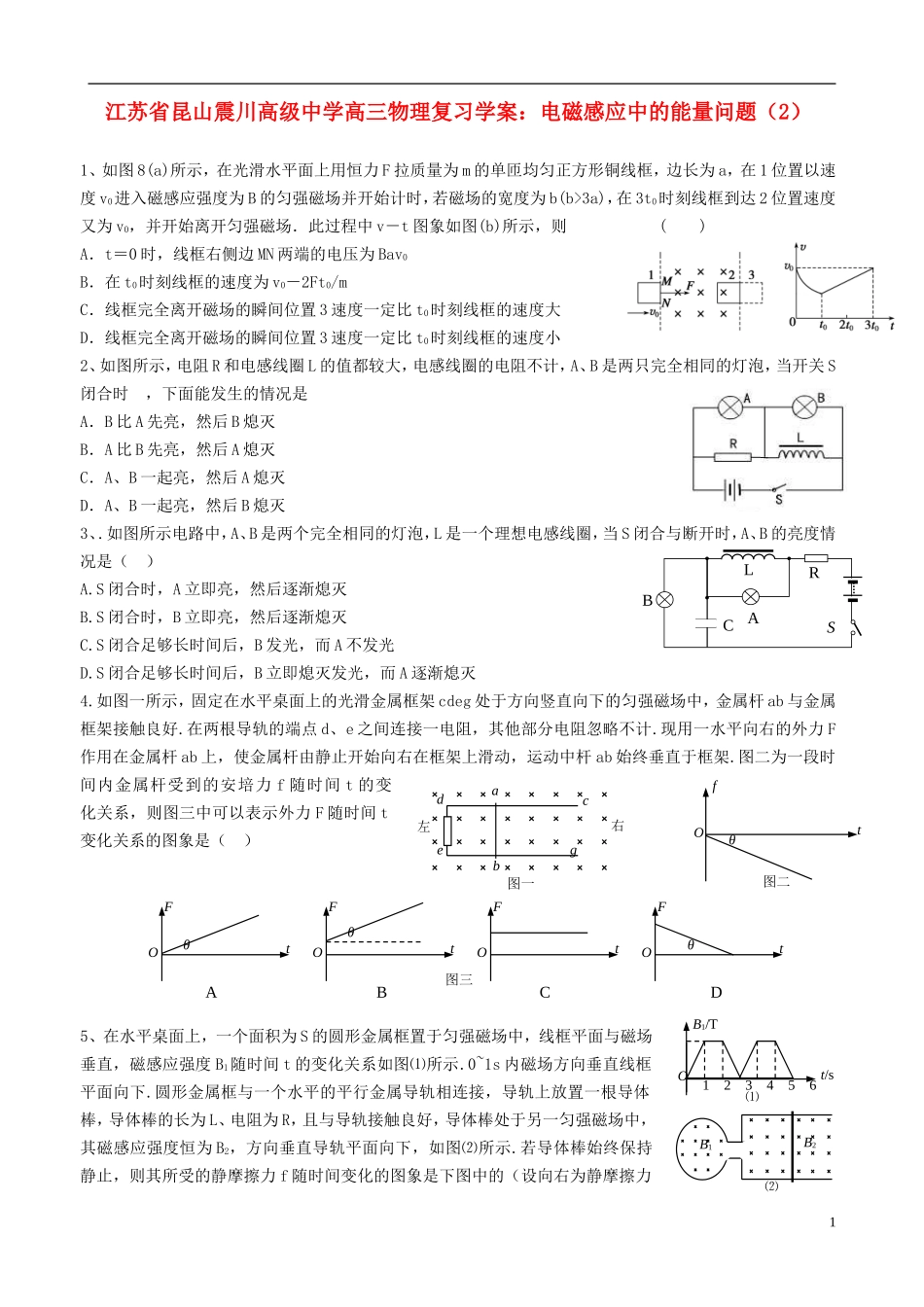

江苏省昆山震川高级中学高三物理复习学案：电磁感应中的能量问题（2）1、如图 8(a)所示，在光滑水平面上用恒力 F 拉质量为 m 的单匝均匀正方形铜线框，边长为 a，在 1 位置以速度 v0进入磁感应强度为 B 的匀强磁场并开始计时，若磁场的宽度为 b(b>3a)，在 3t0时刻线框到达 2 位置速度又为 v0，并开始离开匀强磁场．此过程中 v－t 图象如图(b)所示，则 ( )A．t＝0 时，线框右侧边 MN 两端的电压为 Bav0B．在 t0时刻线框的速度为 v0－2Ft0/mC．线框完全离开磁场的瞬间位置 3 速度一定比 t0时刻线框的速度大D．线框完全离开磁场的瞬间位置 3 速度一定比 t0时刻线框的速度小2、如图所示，电阻 R 和电感线圈 L 的值都较大，电感线圈的电阻不计，A、B 是两只完全相同的灯泡，当开关 S闭合时 ，下面能发生的情况是A．B 比 A 先亮，然后 B 熄灭B．A 比 B 先亮，然后 A 熄灭 C．A、B 一起亮，然后 A 熄灭D．A、B 一起亮，然后 B 熄灭3、.如图所示电路中，A、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当 S 闭合与断开时，A、B 的亮度情况是（ ）A.S 闭合时，A 立即亮，然后逐渐熄灭B.S 闭合时，B 立即亮，然后逐渐熄灭C.S 闭合足够长时间后，B 发光，而 A 不发光D.S 闭合足够长时间后，B 立即熄灭发光，而 A 逐渐熄灭4.如图一所示，固定在水平桌面上的光滑金属框架 cdeg 处于方向竖直向下的匀强磁场中，金属杆 ab 与金属框架接触良好.在两根导轨的端点 d、e 之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力 F作用在金属杆 ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆 ab 始终垂直于框架.图二为一段时间内金属杆受到的安培力 f 随时间 t 的变化关系，则图三中可以表示外力 F 随时间 t变化关系的图象是（ ）5、在水平桌面上，一个面积为 S 的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度 B1随时间 t 的变化关系如图⑴所示.0~1s 内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为 L、电阻为 R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为 B2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力 f 随时间变化的图象是下图中的（设向右为静摩擦力1LABRSCB1/Tt/sO123456⑴B2B1⑵abcdeg左右图一 f...
