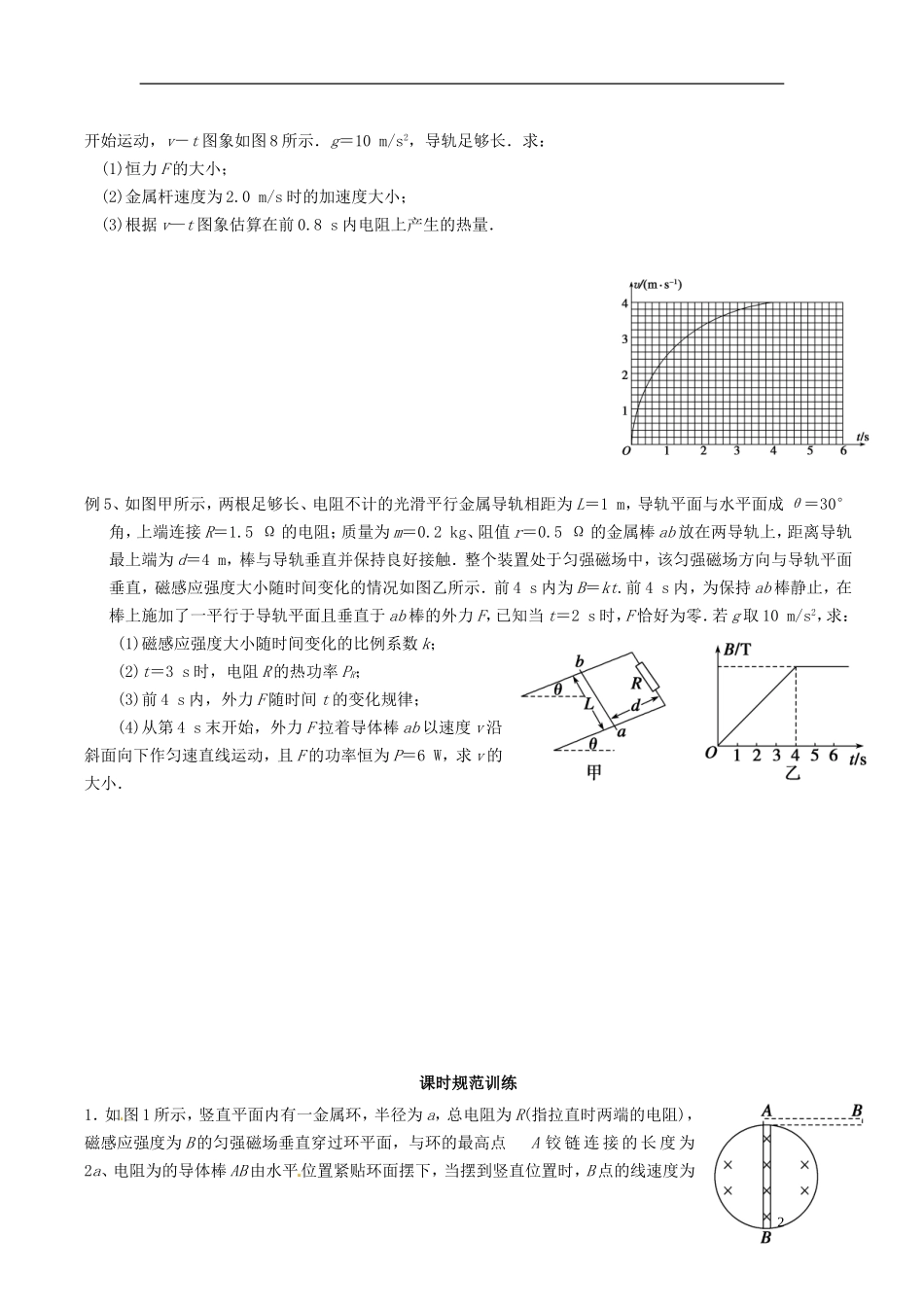

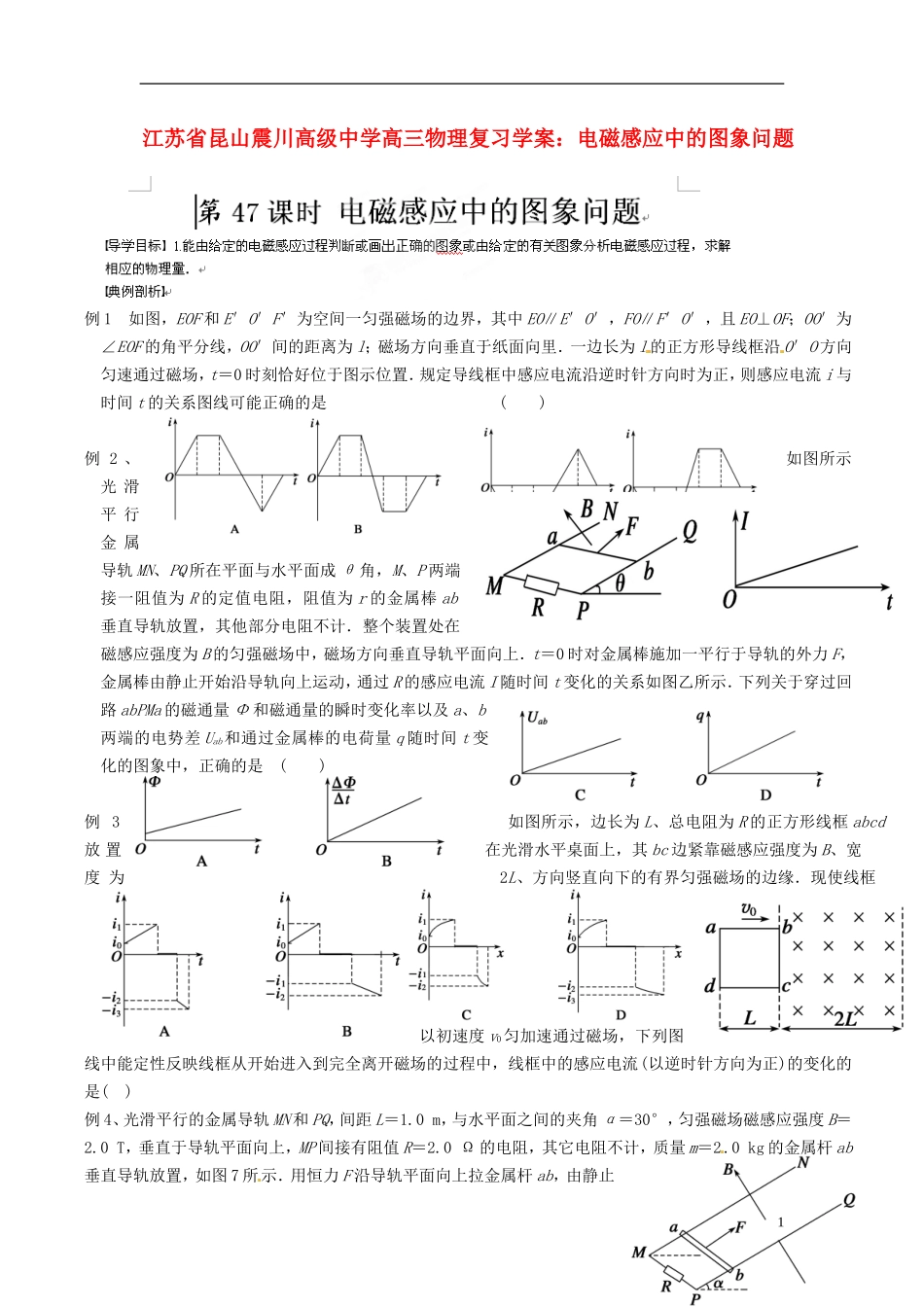

江苏省昆山震川高级中学高三物理复习学案:电磁感应中的图象问题 例 1 如图,EOF 和 E′O′F′为空间一匀强磁场的边界,其中 EO∥E′O′,FO∥F′O′,且 EO⊥OF;OO′为∠EOF 的角平分线,OO′间的距离为 l;磁场方向垂直于纸面向里.一边长为 l 的正方形导线框沿 O′O 方向匀速通过磁场,t=0 时刻恰好位于图示位置.规定导线框中感应电流沿逆时针方向时为正,则感应电流 i 与时间 t 的关系图线可能正确的是( )例 2 、 如图所示光 滑平 行金 属导轨 MN、PQ 所在平面与水平面成 θ 角,M、P 两端接一阻值为 R 的定值电阻,阻值为 r 的金属棒 ab垂直导轨放置,其他部分电阻不计.整个装置处在磁感应强度为 B 的匀强磁场中,磁场方向垂直导轨平面向上.t=0 时对金属棒施加一平行于导轨的外力 F,金属棒由静止开始沿导轨向上运动,通过 R 的感应电流 I 随时间 t 变化的关系如图乙所示.下列关于穿过回路 abPMa 的磁通量 Φ 和磁通量的瞬时变化率以及 a、b两端的电势差 Uab和通过金属棒的电荷量 q 随时间 t 变化的图象中,正确的是 ( )例 3 、如图所示,边长为 L、总电阻为 R 的正方形线框 abcd放 置在光滑水平桌面上,其 bc 边紧靠磁感应强度为 B、宽度 为2L、方向竖直向下的有界匀强磁场的边缘.现使线框以初速度 v0匀加速通过磁场,下列图线中能定性反映线框从开始进入到完全离开磁场的过程中,线框中的感应电流(以逆时针方向为正)的变化的是( )例 4、光滑平行的金属导轨 MN 和 PQ,间距 L=1.0 m,与水平面之间的夹角 α=30°,匀强磁场磁感应强度 B=2.0 T,垂直于导轨平面向上,MP 间接有阻值 R=2.0 Ω 的电阻,其它电阻不计,质量 m=2.0 kg 的金属杆 ab垂直导轨放置,如图 7 所示.用恒力 F 沿导轨平面向上拉金属杆 ab,由静止1开始运动,v-t 图象如图 8 所示.g=10 m/s2,导轨足够长.求:(1)恒力 F 的大小;(2)金属杆速度为 2.0 m/s 时的加速度大小;(3)根据 v—t 图象估算在前 0.8 s 内电阻上产生的热量.例 5、如图甲所示,两根足够长、电阻不计的光滑平行金属导轨相距为 L=1 m,导轨平面与水平面成 θ=30°角,上端连接 R=1.5 Ω 的电阻;质量为 m=0.2 kg、阻值 r=0.5 Ω 的金属棒 ab 放在两导轨上,距离导轨最上端为 d=4 m,棒与导轨垂直并保持良好接触.整个装置处于匀强磁场中,该匀强磁场方...
