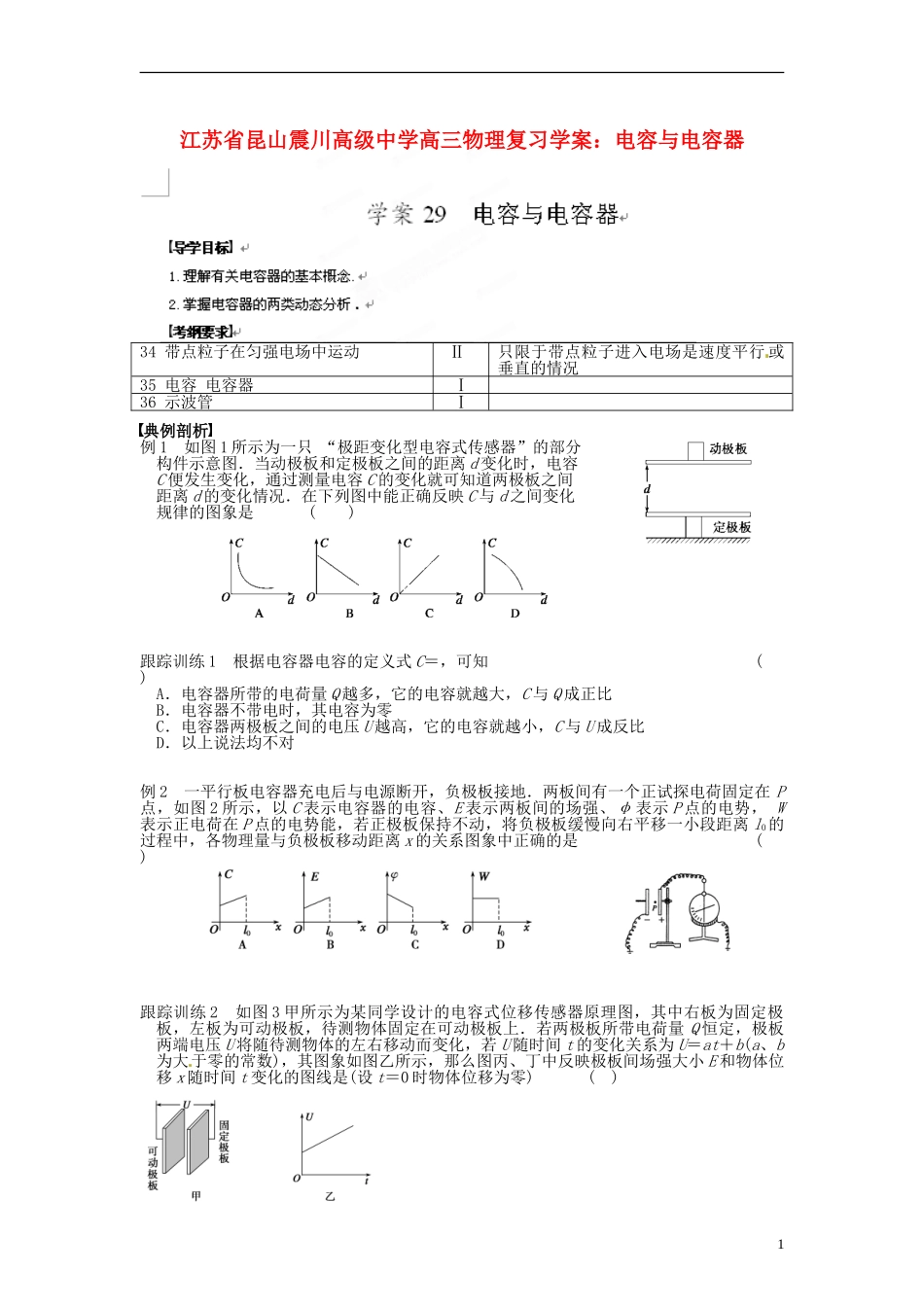

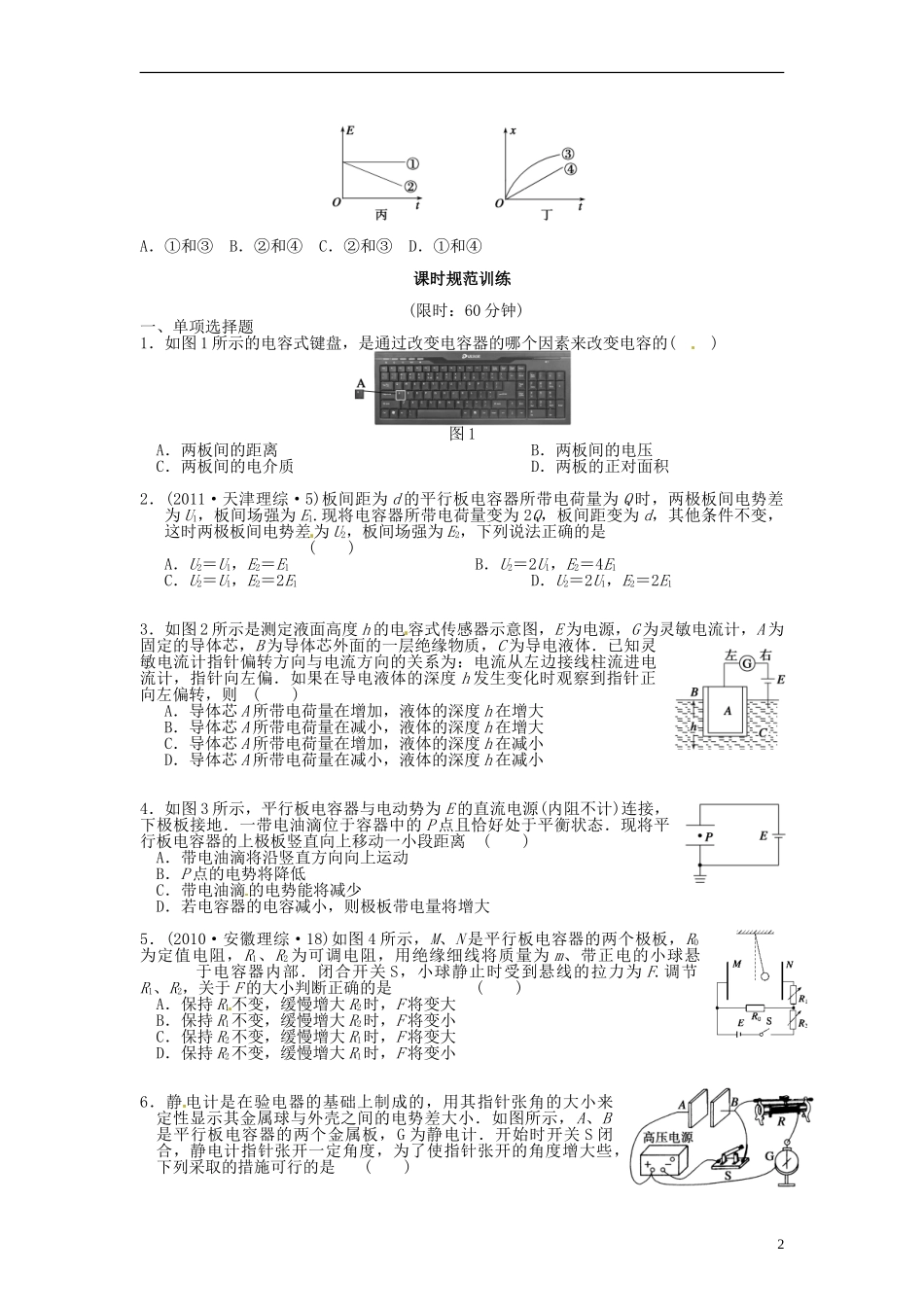

江苏省昆山震川高级中学高三物理复习学案：电容与电容器34 带点粒子在匀强电场中运动Ⅱ[只限于带点粒子进入电场是速度平行 或垂直的情况35 电容 电容器Ⅰ36 示波管Ⅰ典例剖析例 1 如图 1 所示为一只 “极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离 d 变化时，电容C 便发生变化，通过测量电容 C 的变化就可知道两极板之间距离 d 的变化情况．在下列图中能正确反映 C 与 d 之间变化规律的图象是( ) 跟踪训练 1 根据电容器电容的定义式 C＝，可知( )A．电容器所带的电荷量 Q 越多，它的电容就越大，C 与 Q 成正比B．电容器不带电时，其电容为零C．电容器两极板之间的电压 U 越高，它的电容就越小，C 与 U 成反比D．以上说法均不对例 2 一平行板电容器充电后与电源断开，负极板接地．两板间有一个正试探电荷固定在 P点，如图 2 所示，以 C 表示电容器的电容、E 表示两板间的场强、φ 表示 P 点的电势， W表示正电荷在 P 点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离 l0的过程中，各物理量与负极板移动距离 x 的关系图象中正确的是( )跟踪训练 2 如图 3 甲所示为某同学设计的电容式位移传感器原理图，其中右板为固定极板，左板为可动极板，待测物体固定在可动极板上．若两极板所带电荷量 Q 恒定，极板两端电压 U 将随待测物体的左右移动而变化，若 U 随时间 t 的变化关系为 U＝at＋b(a、b为大于零的常数)，其图象如图乙所示，那么图丙、丁中反映极板间场强大小 E 和物体位移 x 随时间 t 变化的图线是(设 t＝0 时物体位移为零)( )1A．①和③ B．②和④ C．②和③ D．①和④课时规范训练 (限时：60 分钟)一、单项选择题1．如图 1 所示的电容式键盘，是通过改变电容器的哪个因素来改变电容的( )图 1A．两板间的距离 B．两板间的电压C．两板间的电介质 D．两板的正对面积2．(2011·天津理综·5)板间距为 d 的平行板电容器所带电荷量为 Q 时，两极板间电势差为 U1，板间场强为 E1.现将电容器所带电荷量变为 2Q，板间距变为 d，其他条件不变，这时两极板间电势差为 U2，板间场强为 E2，下列说法正确的是( )A．U2＝U1，E2＝E1 B．U2＝2U1，E2＝4E1C．U2＝U1，E2＝2E1 D．U2＝2U1，E2＝2E13．如图 2 所示是测定液面高度 h 的电容式传感器示意图，E 为电源，G 为灵敏电流计，A 为固定的导体芯，B 为...
