江苏省昆山震川高级中学高三物理 楞次定律复习学案

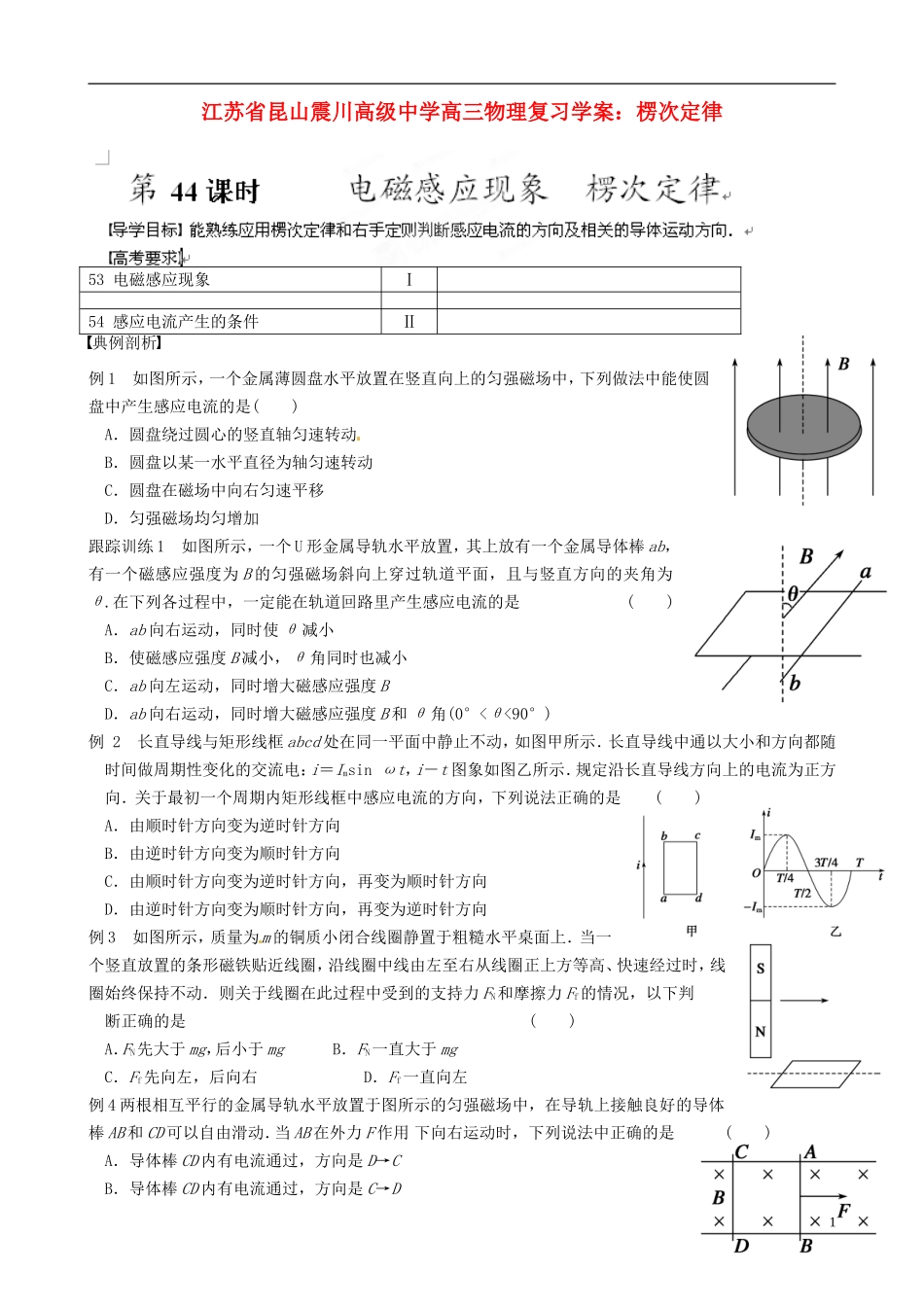

江苏省昆山震川高级中学高三物理复习学案：楞次定律 53 电磁感应现象Ⅰ54 感应电流产生的条件Ⅱ典例剖析例 1 如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是( )A．圆盘绕过圆心的竖直轴匀速转动B．圆盘以某一水平直径为轴匀速转动C．圆盘在磁场中向右匀速平移 D．匀强磁场均匀增加跟踪训练 1 如图所示，一个 U 形金属导轨水平放置，其上放有一个金属导体棒 ab，有一个磁感应强度为 B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是 ( )A．ab 向右运动，同时使 θ 减小 B．使磁感应强度 B 减小，θ 角同时也减小C．ab 向左运动，同时增大磁感应强度 BD．ab 向右运动，同时增大磁感应强度 B 和 θ 角(0°<θ<90°)例 2 长直导线与矩形线框 abcd 处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的交流电：i＝Imsin ωt，i－t 图象如图乙所示．规定沿长直导线方向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是 ( )A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向例 3 如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力 FN和摩擦力 Ff的情况，以下判断正确的是 ( )A．FN先大于 mg，后小于 mg B．FN一直大于 mgC．Ff先向左，后向右 D．Ff一直向左例 4 两根相互平行的金属导轨水平放置于图所示的匀强磁场中，在导轨上接触良好的导体棒 AB 和 CD 可以自由滑动．当 AB 在外力 F 作用 下向右运动时，下列说法中正确的是 ( ) A．导体棒 CD 内有电流通过，方向是 D→CB．导体棒 CD 内有电流通过，方向是 C→D1C．磁场对导体棒 CD 的作用力向左D．磁场对导体棒 AB 的作用力向左例 5、.如图所示，光滑导电圆环轨道竖直固定在匀强磁场中，磁场方向与轨道所在平面垂直，导体棒 ab 的两端可始终不离开轨道无摩擦地滑动，当 ab 由图示位置释放，直到滑到右侧虚线位置的过程中，关于 ab 棒中的感应电流情况，正确的是 ( )A...
