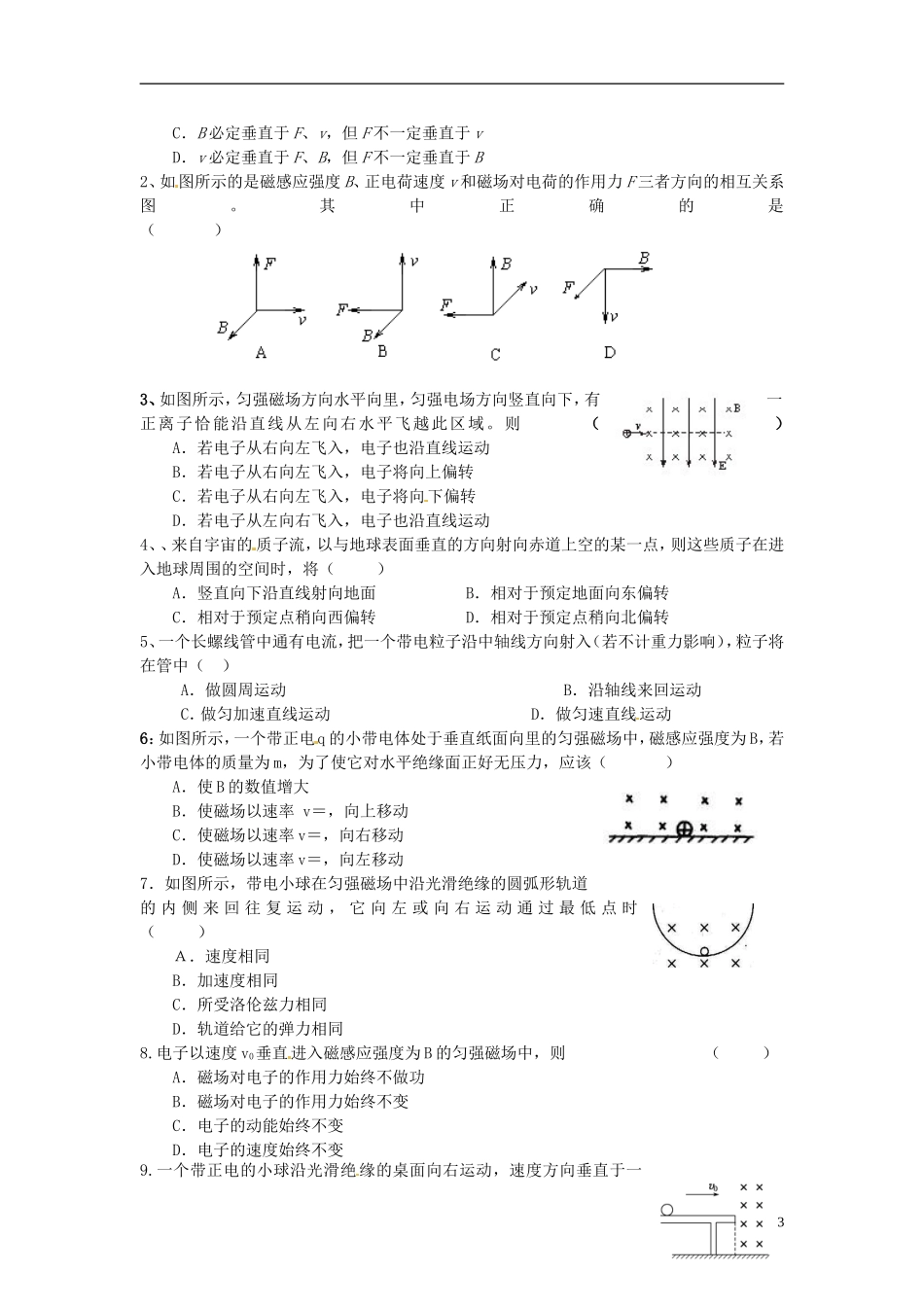

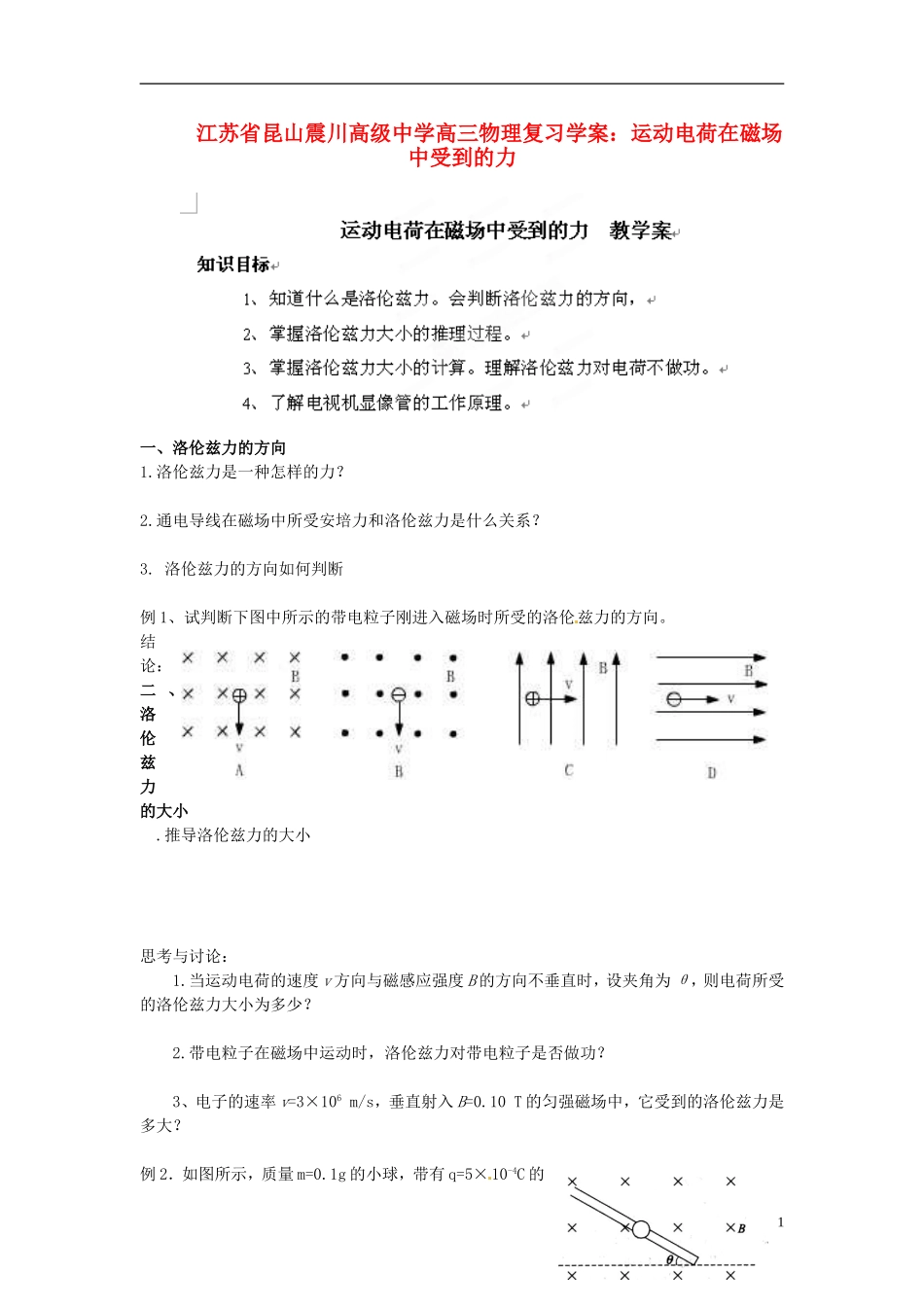

江苏省昆山震川高级中学高三物理复习学案：运动电荷在磁场中受到的力一、洛伦兹力的方向1.洛伦兹力是一种怎样的力？2.通电导线在磁场中所受安培力和洛伦兹力是什么关系？3. 洛伦兹力的方向如何判断例 1、试判断下图中所示的带电粒子刚进入磁场时所受的洛伦兹力的方向。结论：二 、洛伦兹力的大小.推导洛伦兹力的大小思考与讨论：1.当运动电荷的速度 v 方向与磁感应强度 B 的方向不垂直时，设夹角为 θ，则电荷所受的洛伦兹力大小为多少？2.带电粒子在磁场中运动时，洛伦兹力对带电粒子是否做功？3、电子的速率 v=3×106 m/s，垂直射入 B=0.10 T 的匀强磁场中，它受到的洛伦兹力是多大？例 2．如图所示，质量 m=0.1g 的小球，带有 q=5×10-4C 的1正电荷，套在一根与水平方向成 θ=37°的绝缘杆上，小球可以沿杆滑动，与杆间的动摩擦因数 μ=0.4，这个装置放在磁感应强度 B=0.5T 的匀强磁场中，求小球无初速释放后沿杆下滑的最大加速度和最大速度。三、电视显像管的工作原理 在图 3.5－4 中，如图所示：（1）要是电子打在 A 点，偏转磁场应该沿什么方向？ （2）要是电子打在 B 点，偏转磁场应该沿什么方向？ （3）要是电子打从 A 点向 B 点逐渐移动，偏转磁场应该怎样变化？四，速度选择器在两平行金属板间，有如图所示的互相正交的匀强电场 E 和匀强磁场 B．α 粒子以速度v0从两板的正中央垂直于电场方向和磁场方向从左向右射入时，恰好能沿直线匀速通过．(1)证明 v0 =E / B(2)若质子以速度 v0从两板的正中央垂直于电场方向和磁场方向从左向右射入，质子将________(3)若电子以速度 v0从两板的正中央垂直于电场方向和磁场方向从左向右射入，电子将________(4)若质子以大于 v0的速度，沿垂直于匀强电场和匀强磁场的方向从两板正中央射入，质子将_______巩固练习1、关于带电粒子所受洛伦兹力 F 和磁感应强度 B 及粒子速度 v 三者之间的关系，下列说法中正确的是A．F、B、v 三者必定均保持垂直 （ ）B．F 必定垂直于 B、v，但 B 不一定垂直于 v2C．B 必定垂直于 F、v，但 F 不一定垂直于 vD．v 必定垂直于 F、B，但 F 不一定垂直于 B2、如图所示的是磁感应强度 B、正电荷速度 v 和磁场对电荷的作用力 F 三者方向的相互关系图。其中正确的是 （ ） 3、如图所示，匀强磁场方向水平向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。则 （ ） A...
