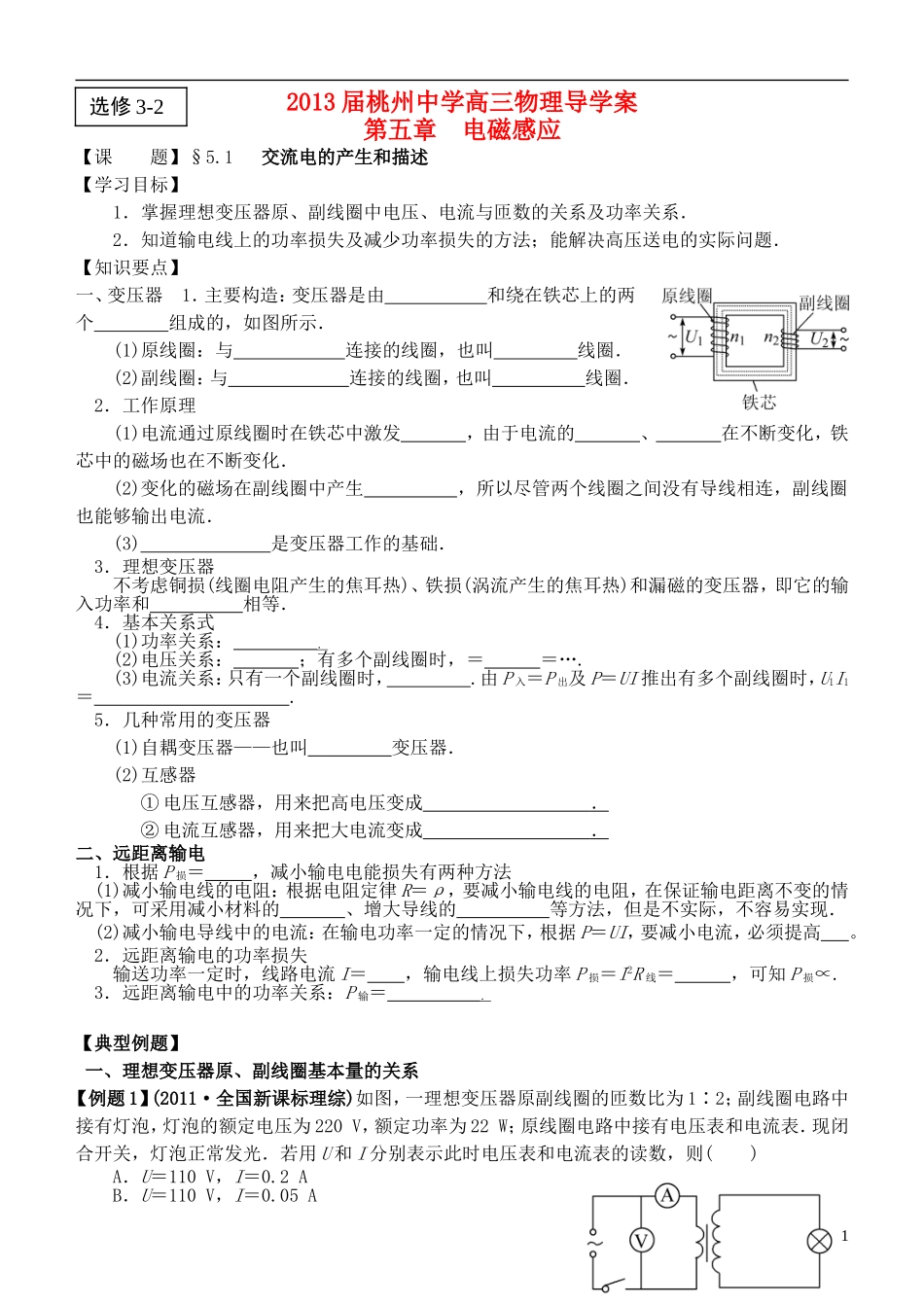

2013 届桃州中学高三物理导学案第五章 电磁感应【课 题】§5.1 交流电的产生和描述【学习目标】1．掌握理想变压器原、副线圈中电压、电流与匝数的关系及功率关系．2．知道输电线上的功率损失及减少功率损失的方法；能解决高压送电的实际问题．【知识要点】一、变压器 1．主要构造：变压器是由 和绕在铁芯上的两个 组成的，如图所示．(1)原线圈：与 连接的线圈，也叫 线圈．(2)副线圈：与 连接的线圈，也叫 线圈．2．工作原理(1)电流通过原线圈时在铁芯中激发 ，由于电流的 、 在不断变化，铁芯中的磁场也在不断变化．(2)变化的磁场在副线圈中产生 ，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流．(3) 是变压器工作的基础．3．理想变压器不考虑铜损(线圈电阻产生的焦耳热)、铁损(涡流产生的焦耳热)和漏磁的变压器，即它的输入功率和 相等．4．基本关系式(1)功率关系： ．(2)电压关系： ；有多个副线圈时，＝ ＝….(3)电流关系：只有一个副线圈时， .由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝ .5．几种常用的变压器(1)自耦变压器——也叫 变压器．(2)互感器① 电压互感器，用来把高电压变成 ． ② 电流互感器，用来把大电流变成 ． 二、远距离输电1．根据 P 损＝ ，减小输电电能损失有两种方法(1)减小输电线的电阻：根据电阻定律 R＝ρ，要减小输电线的电阻，在保证输电距离不变的情况下，可采用减小材料的 、增大导线的 等方法，但是不实际，不容易实现．(2)减小输电导线中的电流：在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高 。2．远距离输电的功率损失输送功率一定时，线路电流 I＝ ，输电线上损失功率 P 损＝I2R 线＝ ，可知 P 损∝.3．远距离输电中的功率关系：P 输＝ ．【典型例题】 一、理想变压器原、副线圈基本量的关系【例题 1】(2011·全国新课标理综)如图，一理想变压器原副线圈的匝数比为 1∶2；副线圈电路中接有灯泡，灯泡的额定电压为 220 V，额定功率为 22 W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用 U 和 I 分别表示此时电压表和电流表的读数，则( )A．U＝110 V，I＝0.2 AB．U＝110 V，I＝0.05 A1选修 3-2C．U＝110 V，I＝0.2 AD．U＝110 V，I＝0.2 A【变式训练 1】.如图所示，理想变压器原副线圈匝数之比为 4∶1.原线圈接入一电压为 u＝U0sin ωt 的交流电源，副线圈接一个 R＝27....
