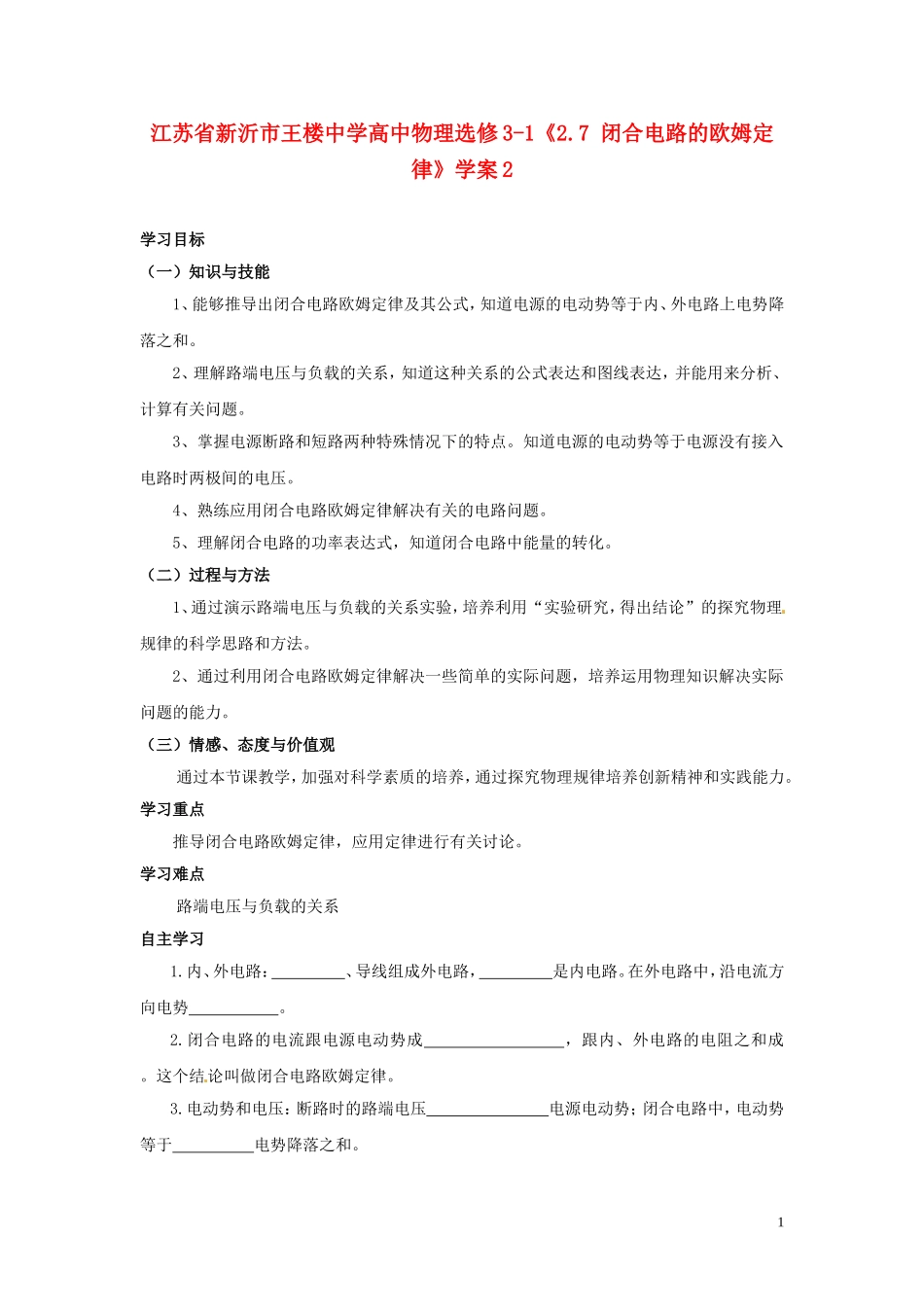

江苏省新沂市王楼中学高中物理选修 3-1《2.7 闭合电路的欧姆定律》学案 2学习目标 （一）知识与技能1、能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。2、理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。4、熟练应用闭合电路欧姆定律解决有关的电路问题。5、理解闭合电路的功率表达式，知道闭合电路中能量的转化。（二）过程与方法1、通过演示路端电压与负载的关系实验，培养利用“实验研究，得出结论”的探究物理规律的科学思路和方法。2、通过利用闭合电路欧姆定律解决一些简单的实际问题，培养运用物理知识解决实际问题的能力。（三）情感、态度与价值观通过本节课教学，加强对科学素质的培养，通过探究物理规律培养创新精神和实践能力。学习重点推导闭合电路欧姆定律，应用定律进行有关讨论。学习难点路端电压与负载的关系自主学习1.内、外电路： 、导线组成外电路， 是内电路。在外电路中，沿电流方向电势 。2.闭合电路的电流跟电源电动势成 ，跟内、外电路的电阻之和成 。这个结论叫做闭合电路欧姆定律。3.电动势和电压：断路时的路端电压 电源电动势；闭合电路中，电动势等于 电势降落之和。1同步导学1.路端电压 U 随外电阻 R 变化的讨论电源的电动势和内电阻是由电源本身决定的，不随外电路电阻的变化而改变，而电流、路端电压是随着外电路电阻的变化而改变的：有RrREU：（1）外电路的电阻增大时，I 减小，路端电压升高；（2）外电路断开时，R=∞，路端电压 U=E;（3）外电路短路时，R=0，U=0，I= rE (短路电流)，短路电流由电源电动势和内阻共同决定，由于 r 一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾.2.路端电压与电流的关系闭合电路欧姆定律可变形为 U=E-Ir，E 和 r 可认为是不变的，由此可以作出电源的路端电压 U 与总电流 I 的关系图线，如图所示.依据公式或图线可知：（1）路端电压随总电流的增大而减小（2）电流为零时，即外电路断路时的路端电压等于电源电动势 E.在图象中，U—I 图象在纵轴上的截距表示电源的电动势（3）路端电压为零时，即外电路短路时的电流 I= rE .图线斜率绝对值在数值上等于内电阻（4）电源的 U—I 图象反映了电源的特征（电动势 E、内阻 r)例 ...
