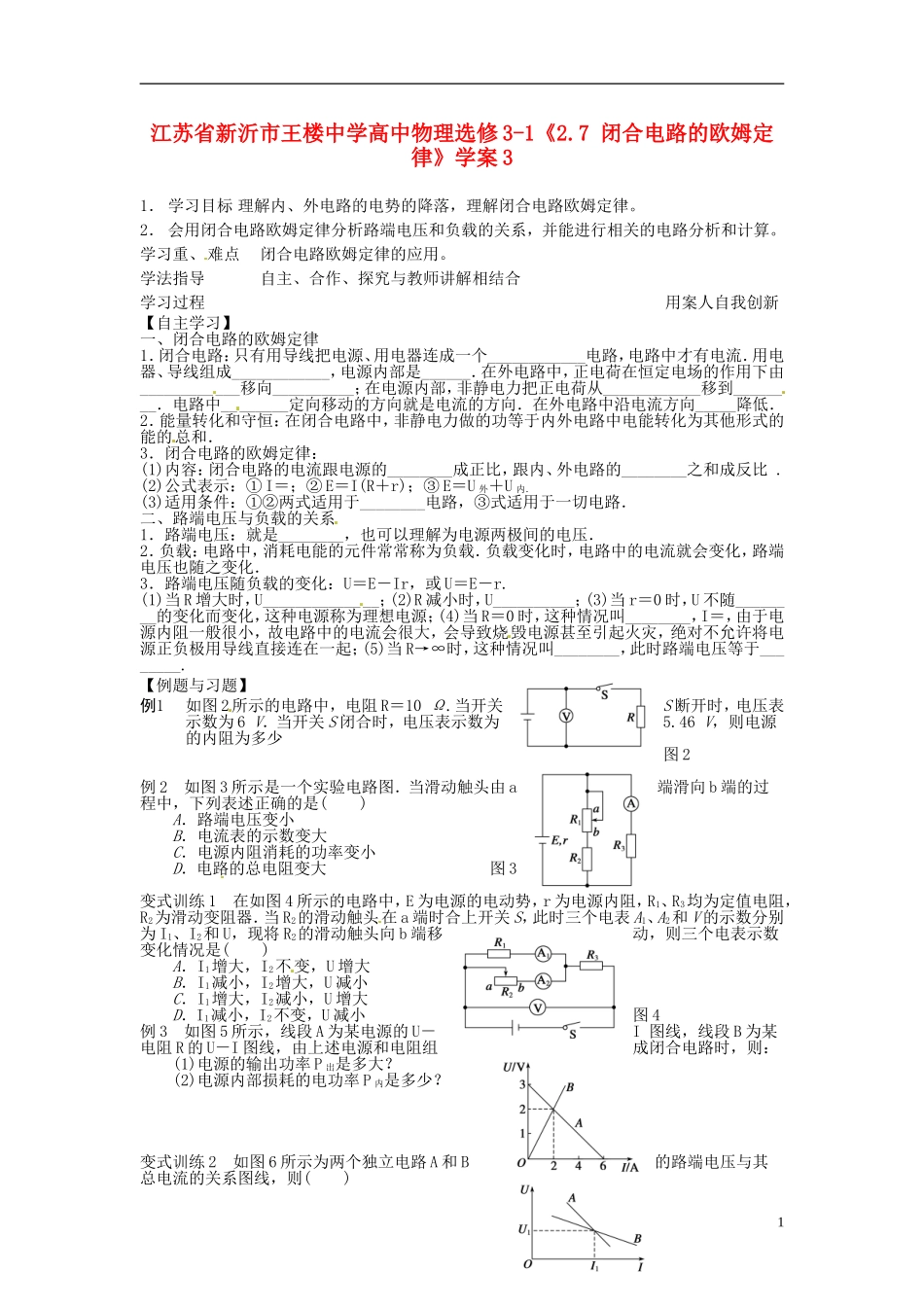

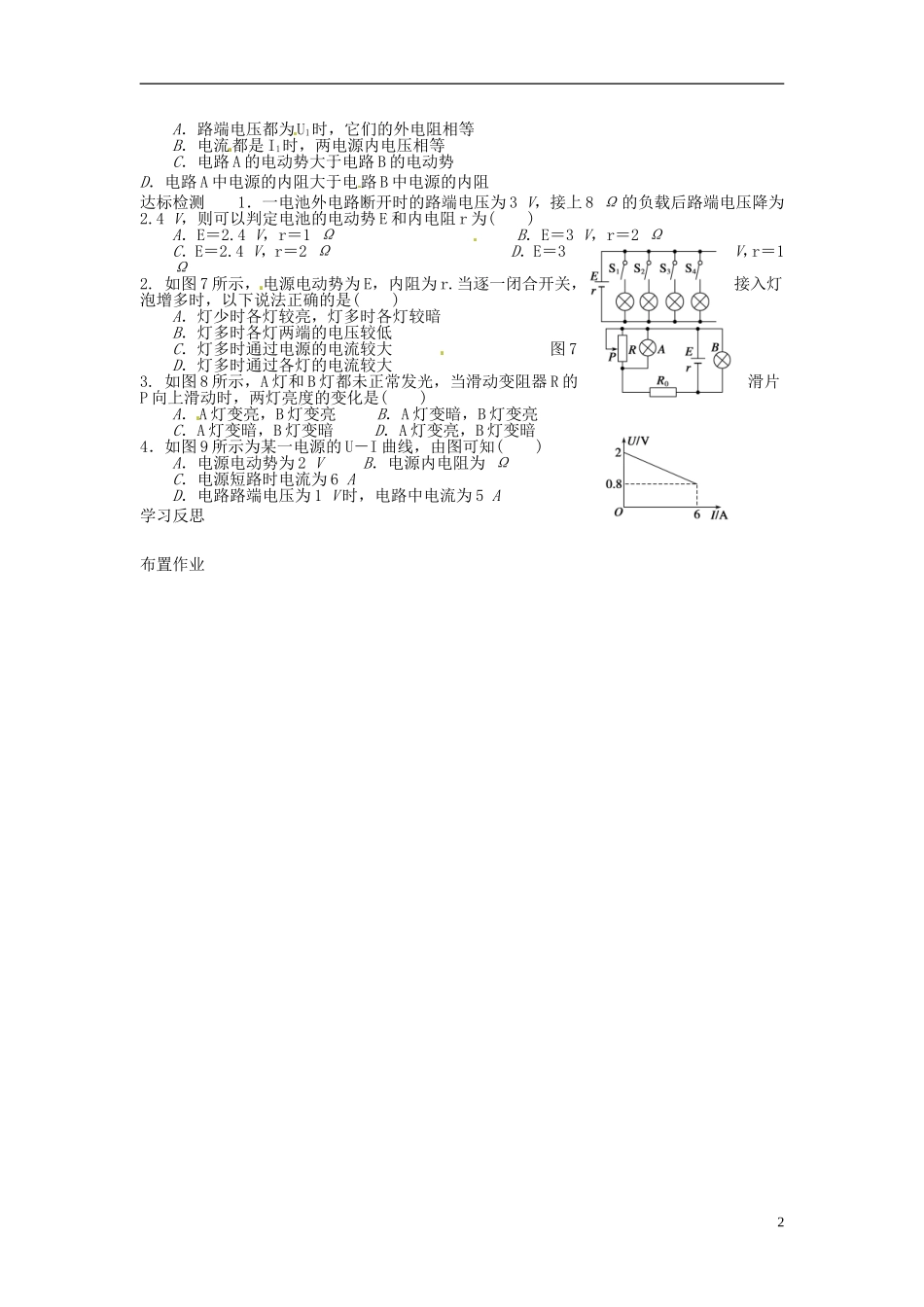

江苏省新沂市王楼中学高中物理选修 3-1《2.7 闭合电路的欧姆定律》学案 31． 学习目标 理解内、外电路的电势的降落，理解闭合电路欧姆定律。2． 会用闭合电路欧姆定律分析路端电压和负载的关系，并能进行相关的电路分析和计算。学习重、难点闭合电路欧姆定律的应用。学法指导自主、合作、探究与教师讲解相结合学习过程用案人自我创新【自主学习】一、闭合电路的欧姆定律1．闭合电路：只有用导线把电源、用电器连成一个____________电路，电路中才有电流．用电器、导线组成____________，电源内部是______．在外电路中，正电荷在恒定电场的作用下由____________移向__________；在电源内部，非静电力把正电荷从____________移到________．电路中________定向移动的方向就是电流的方向．在外电路中沿电流方向_____降低．2．能量转化和守恒：在闭合电路中，非静电力做的功等于内外电路中电能转化为其他形式的能的总和．3．闭合电路的欧姆定律：(1)内容：闭合电路的电流跟电源的________成正比，跟内、外电路的________之和成反比 .(2)公式表示：① I＝；② E＝I(R＋r)；③ E＝U 外＋U 内．(3)适用条件：①②两式适用于________电路，③式适用于一切电路．二、路端电压与负载的关系1．路端电压：就是________，也可以理解为电源两极间的电压．2．负载：电路中，消耗电能的元件常常称为负载．负载变化时，电路中的电流就会变化，路端电压也随之变化．3．路端电压随负载的变化：U＝E－Ir，或 U＝E－r.(1)当 R 增大时，U______________；(2)R 减小时，U__________；(3)当 r＝0 时，U 不随________的变化而变化，这种电源称为理想电源；(4)当 R＝0 时，这种情况叫________，I＝，由于电源内阻一般很小，故电路中的电流会很大，会导致烧毁电源甚至引起火灾，绝对不允许将电源正负极用导线直接连在一起；(5)当 R→∞时，这种情况叫________，此时路端电压等于________.【例题与习题】例1如图 2所示的电路中，电阻 R＝10 Ω.当开关S 断开时，电压表示数为 6 V．当开关 S 闭合时，电压表示数为5.46 V，则电源的内阻为多少图 2例 2 如图 3 所示是一个实验电路图．当滑动触头由 a端滑向 b 端的过程中，下列表述正确的是( )A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大 图 3 变式训练 1 在如图 4 所示的电路中，E 为电源的电动势，r 为电源内阻，R1、R3均为定值电阻，R2为...
