江苏省溧阳市2012-2013学年高二物理上学期 电磁感应定律作业学案(一) 新人教版

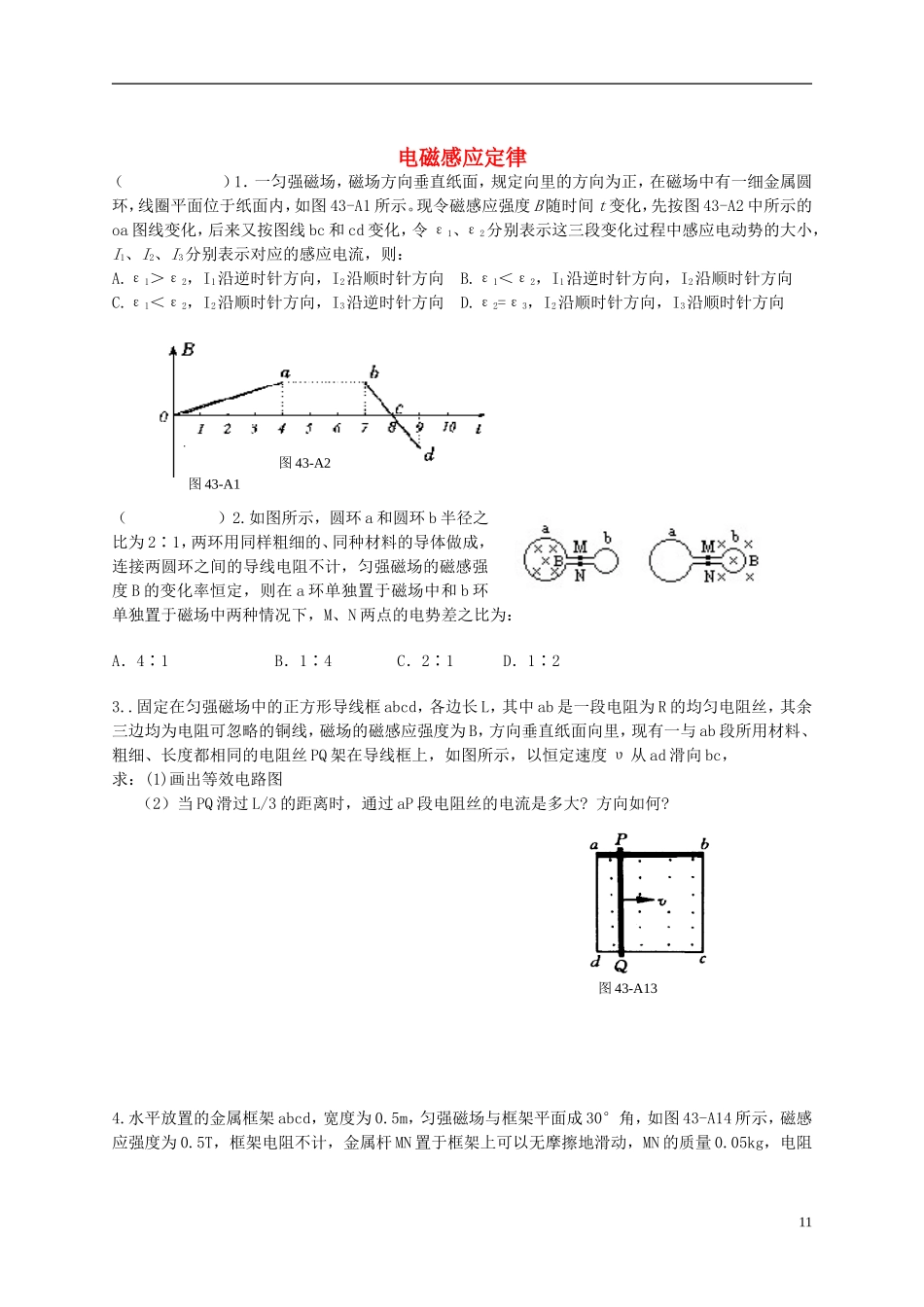

江苏省溧阳市2012-2013学年高二物理上学期 电磁感应定律作业学案(一) 新人教版_第1页
1/2

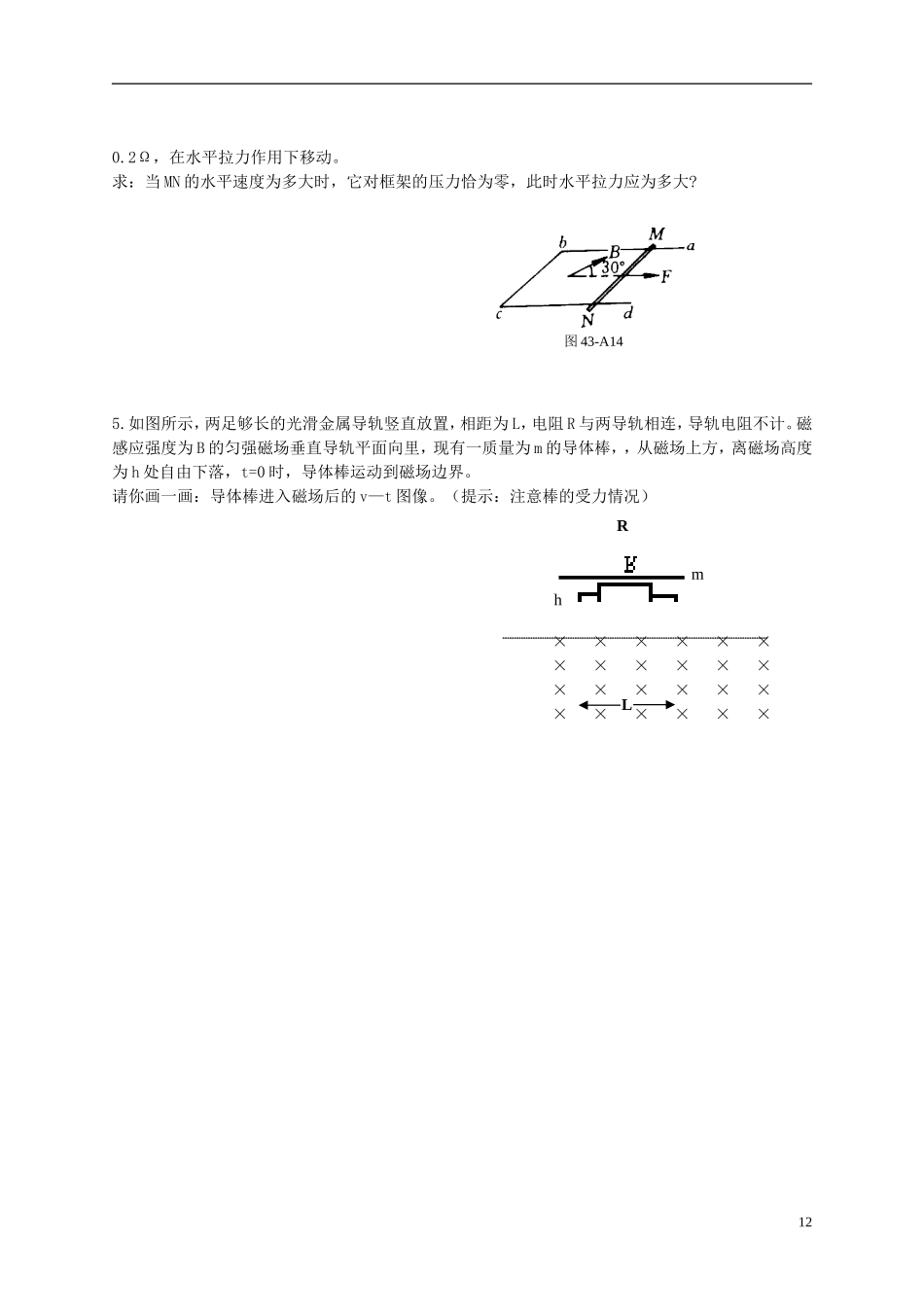

江苏省溧阳市2012-2013学年高二物理上学期 电磁感应定律作业学案(一) 新人教版_第2页
2/2
电磁感应定律( )1.一匀强磁场,磁场方向垂直纸面,规定向里的方向为正,在磁场中有一细金属圆环,线圈平面位于纸面内,如图 43-A1 所示。现令磁感应强度 B 随时间 t 变化,先按图 43-A2 中所示的oa 图线变化,后来又按图线 bc 和 cd 变化,令 ε1、ε2分别表示这三段变化过程中感应电动势的大小,I1、I2、I3分别表示对应的感应电流,则:A.ε1>ε2,I1沿逆时针方向,I2沿顺时针方向 B.ε1<ε2,I1沿逆时针方向,I2沿顺时针方向C.ε1<ε2,I2沿顺时针方向,I3沿逆时针方向 D.ε2=ε3,I2沿顺时针方向,I3沿顺时针方向( )2.如图所示,圆环 a 和圆环 b 半径之比为 2∶1,两环用同样粗细的、同种材料的导体做成,连接两圆环之间的导线电阻不计,匀强磁场的磁感强度 B 的变化率恒定,则在 a 环单独置于磁场中和 b 环单独置于磁场中两种情况下,M、N 两点的电势差之比为:A.4∶1 B.1∶4 C.2∶1 D.1∶23..固定在匀强磁场中的正方形导线框 abcd,各边长 L,其中 ab 是一段电阻为 R 的均匀电阻丝,其余三边均为电阻可忽略的铜线,磁场的磁感应强度为 B,方向垂直纸面向里,现有一与 ab 段所用材料、粗细、长度都相同的电阻丝 PQ 架在导线框上,如图所示,以恒定速度 υ 从 ad 滑向 bc,求:(1)画出等效电路图(2)当 PQ 滑过 L/3 的距离时,通过 aP 段电阻丝的电流是多大? 方向如何?4.水平放置的金属框架 abcd,宽度为 0.5m,匀强磁场与框架平面成 30°角,如图 43-A14 所示,磁感应强度为 0.5T,框架电阻不计,金属杆 MN 置于框架上可以无摩擦地滑动,MN 的质量 0.05kg,电阻11图 43-A1图 43-A2图 43-A130.2Ω,在水平拉力作用下移动。求:当 MN 的水平速度为多大时,它对框架的压力恰为零,此时水平拉力应为多大? 5.如图所示,两足够长的光滑金属导轨竖直放置,相距为 L,电阻 R 与两导轨相连,导轨电阻不计。磁感应强度为 B 的匀强磁场垂直导轨平面向里,现有一质量为 m 的导体棒,,从磁场上方,离磁场高度为 h 处自由下落,t=0 时,导体棒运动到磁场边界。请你画一画:导体棒进入磁场后的 v—t 图像。(提示:注意棒的受力情况)× × × × × ×× × × × × ×× × × × × ×× × × × × ×12图 43-A14hmRL
