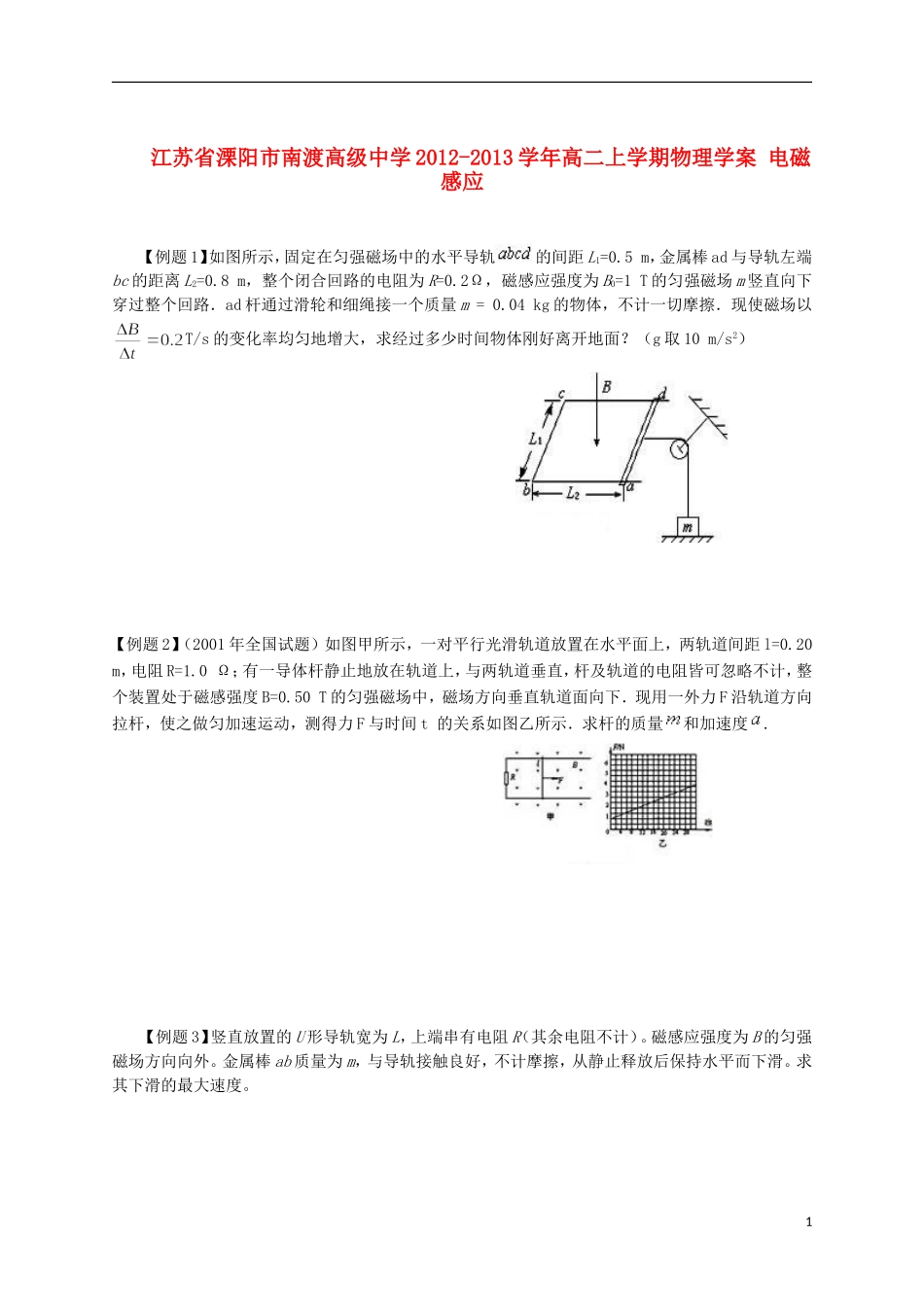

江苏省溧阳市南渡高级中学 2012-2013 学年高二上学期物理学案 电磁感应【例题 1】如图所示，固定在匀强磁场中的水平导轨的间距 L1=0.5 m，金属棒 ad 与导轨左端bc 的距离 L2=0.8 m，整个闭合回路的电阻为 R=0.2Ω，磁感应强度为 B0=1 T 的匀强磁场 m 竖直向下穿过整个回路．ad 杆通过滑轮和细绳接一个质量 m = 0.04 kg 的物体，不计一切摩擦．现使磁场以T/s 的变化率均匀地增大，求经过多少时间物体刚好离开地面？（g 取 10 m/s2）【例题 2】（2001 年全国试题）如图甲所示，一对平行光滑轨道放置在水平面上，两轨道间距 l=0.20 m，电阻 R=1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感强度 B=0.50 T 的匀强磁场中，磁场方向垂直轨道面向下．现用一外力 F 沿轨道方向拉杆，使之做匀加速运动，测得力 F 与时间 t 的关系如图乙所示．求杆的质量和加速度. 【例题 3】竖直放置的 U 形导轨宽为 L，上端串有电阻 R（其余电阻不计）。磁感应强度为 B 的匀强磁场方向向外。金属棒 ab 质量为 m，与导轨接触良好，不计摩擦，从静止释放后保持水平而下滑。求其下滑的最大速度。1【例题 4】长 L1宽 L2的矩形线圈电阻为 R，处于磁感应强度为 B 的匀强磁场边缘，线圈与磁感线垂直。将线圈以向右的速度 v 匀速拉出磁场，求：① 拉力 F 大小；② 拉力的功率 P；③ 拉力做的功 W；④ 线圈中产生的电热 Q；⑤ 通过线圈某一截面的电荷量 q。（ ）1．如图 16-12 所示，矩形闭合金属框 abcd 的平面与匀强磁场垂直，若 ab 边受竖直向上的磁 场力的作用，则可知线框的运动情况是A．向左平动进入磁场 B．向右平动退出磁场C．沿竖直方向向上平动 D．沿竖直方向向下平动（ ）2．如图 16-13 所示，金属导轨上的导体棒 ab 在匀强磁场中沿导轨 做下列哪种运动时，线圈 c 中将有感应电流产生 A．向右做匀速运动 B．向左做匀速运动 C．向右做减速运动 D．向右做加速运动（ ）3．如图 1 所示，线框 ABCD 和 abcd 可分别绕竖直轴转动，当线框abcd 绕轴逆时针转动（俯视，下同），则（开始时两线圈同平面）A．绕框 ABCD 有感应电流，方向 ABCDA，线框顺时针转动B．感应电流方向为 ABCDA，线框逆时针转动C．感应电流方向为 ADCBA，线框顺时针转动D．感应电流方向为 ADCBA，线框逆时针转动（ ）4．弹簧上端固定，下...
