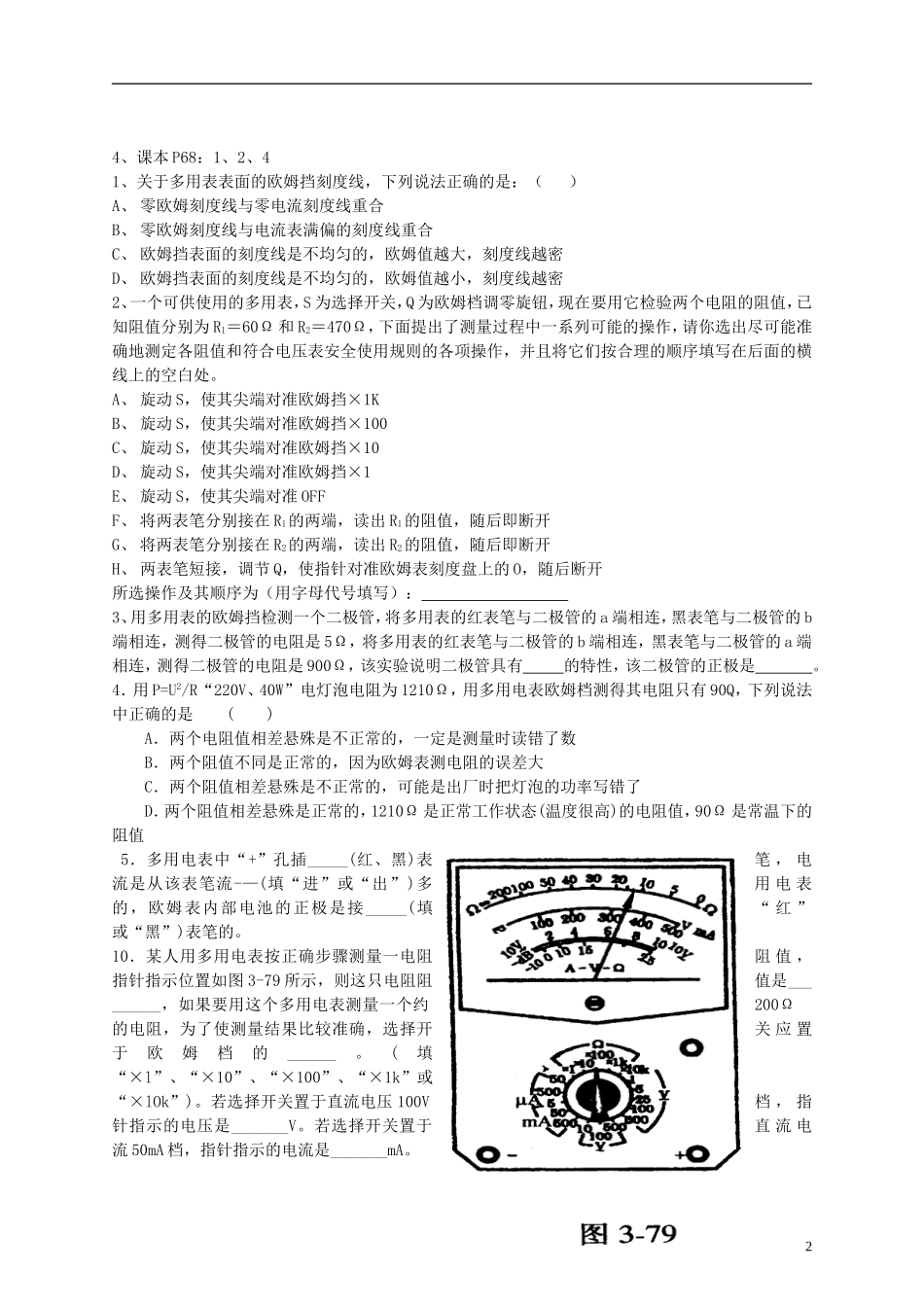

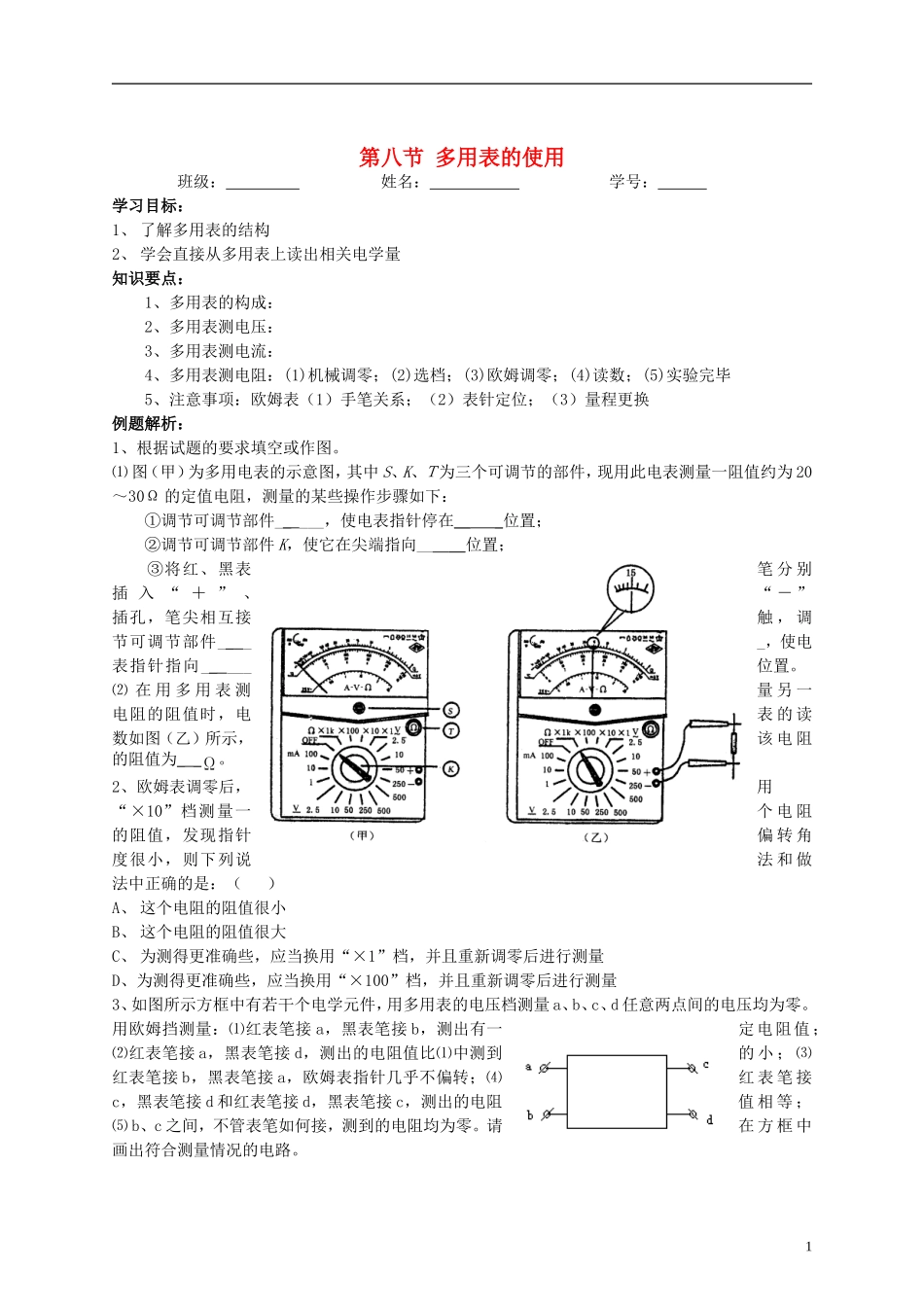

第八节 多用表的使用班级： 姓名： 学号： 学习目标：1、 了解多用表的结构2、 学会直接从多用表上读出相关电学量知识要点：1、多用表的构成：2、多用表测电压：3、多用表测电流：4、多用表测电阻：(1)机械调零；(2)选档；(3)欧姆调零；(4)读数；(5)实验完毕5、注意事项：欧姆表（1）手笔关系；（2）表针定位；（3）量程更换例题解析：1、根据试题的要求填空或作图。⑴ 图（甲）为多用电表的示意图，其中 S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为 20～30Ω 的定值电阻，测量的某些操作步骤如下： ①调节可调节部件__ ___，使电表指针停在__ _ 位置； ②调节可调节部件 K，使它在尖端指向__ __ 位置； ③将红、黑表笔 分 别插 入 “ ＋ ” 、“ － ”插孔，笔尖相互接触 ， 调节可调节部件__ __，使电表指针指向__ ___位置。⑵ 在 用 多 用 表 测量 另 一电阻的阻值时，电表 的 读数如图（乙）所示，该 电 阻的阻值为_ _ 。2、欧姆表调零后，用“×10”档测量一个 电 阻的阻值，发现指针偏 转 角度很小，则下列说法 和 做法中正确的是：（ ）A、 这个电阻的阻值很小B、 这个电阻的阻值很大C、 为测得更准确些，应当换用“×1”档，并且重新调零后进行测量D、为测得更准确些，应当换用“×100”档，并且重新调零后进行测量3、如图所示方框中有若干个电学元件，用多用表的电压档测量 a、b、c、d 任意两点间的电压均为零。用欧姆挡测量：⑴红表笔接 a，黑表笔接 b，测出有一定电阻值；⑵红表笔接 a，黑表笔接 d，测出的电阻值比⑴中测到的 小 ； ⑶红表笔接 b，黑表笔接 a，欧姆表指针几乎不偏转；⑷红 表 笔 接c，黑表笔接 d 和红表笔接 d，黑表笔接 c，测出的电阻值 相 等 ；⑸ b、c 之间，不管表笔如何接，测到的电阻均为零。请在 方 框 中画出符合测量情况的电路。14、课本 P68：1、2、41、关于多用表表面的欧姆挡刻度线，下列说法正确的是：（ ）A、 零欧姆刻度线与零电流刻度线重合B、 零欧姆刻度线与电流表满偏的刻度线重合C、 欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D、 欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密2、一个可供使用的多用表，S 为选择开关，Q 为欧姆档调零旋钮，现在要用它检验两个电阻的阻值，已知阻值分别为 R1＝60Ω 和 R2＝470Ω，下面提出了测量过程中一系列可能的操作，请你选出...
