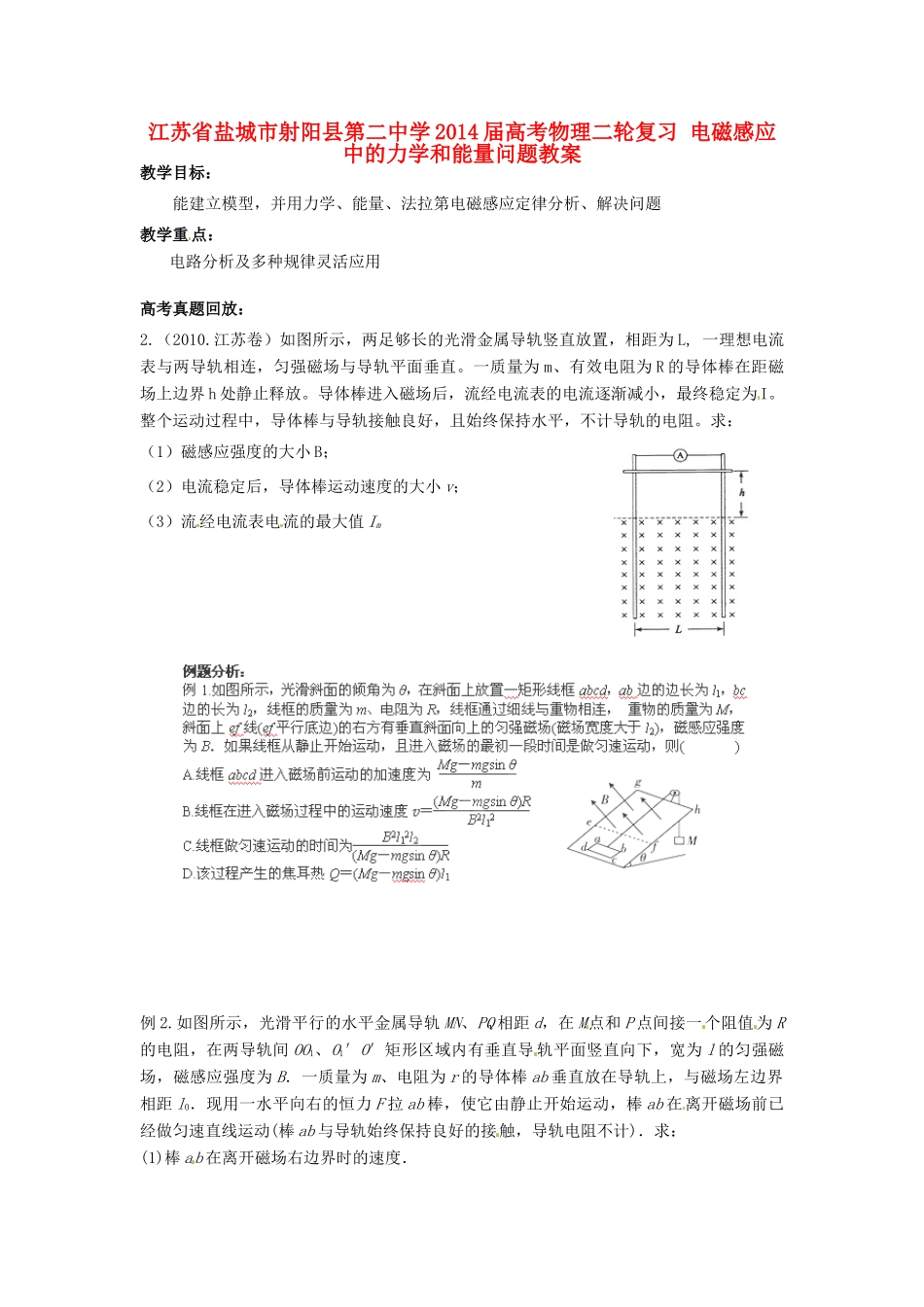

江苏省盐城市射阳县第二中学 2014 届高考物理二轮复习 电磁感应中的力学和能量问题教案教学目标： 能建立模型，并用力学、能量、法拉第电磁感应定律分析、解决问题 教学重点：电路分析及多种规律灵活应用高考真题回放：2.（2010.江苏卷）如图所示，两足够长的光滑金属导轨竖直放置，相距为 L, 一理想电流表与两导轨相连，匀强磁场与导轨平面垂直。一质量为 m、有效电阻为 R 的导体棒在距磁场上边界 h 处静止释放。导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I。整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。求： （1）磁感应强度的大小 B；（2）电流稳定后，导体棒运动速度的大小 v；（3）流经电流表电流的最大值 Im例 2.如图所示，光滑平行的水平金属导轨 MN、PQ 相距 d，在 M点和 P 点间接一 个阻值 为 R的电阻，在两导轨间 OO1、O1′O′矩形区域内有垂直导 轨平面竖直向下，宽为 l 的匀强磁场，磁感应强度为 B．一质量为 m、电阻为 r 的导体棒 ab 垂直放在导轨上，与磁场左边界相距 l0．现用一水平向右的恒力 F 拉 ab 棒，使它由静止开始运动，棒 ab 在 离开磁场前已经做匀速直线运动(棒 ab 与导轨始终保持良好的接触，导轨电阻不计)．求：(1)棒 ab 在离开磁场右边界时的速度．h1h2dL(2)棒 ab 通过磁场区的过程中整个回路所消耗的电能．(3)试分析讨论 ab 棒在磁场中(匀速成直线运动)之前可能的运动情况．例 3.如图，矩形线框的质量 m＝0.016kg，长 L＝0.5m， 宽 d＝0.1m，电阻 R＝0.1Ω.从离磁场区域高 h1＝5m 处自由下落，刚进入匀强磁场时,由于磁场力作用，线框正好作匀速运动.(1) 求磁场的磁感应强度；(2)如果线框下边通过磁场所经历的时间为△t＝0.15s，求磁场区域的高度 h2. 反思小结：
