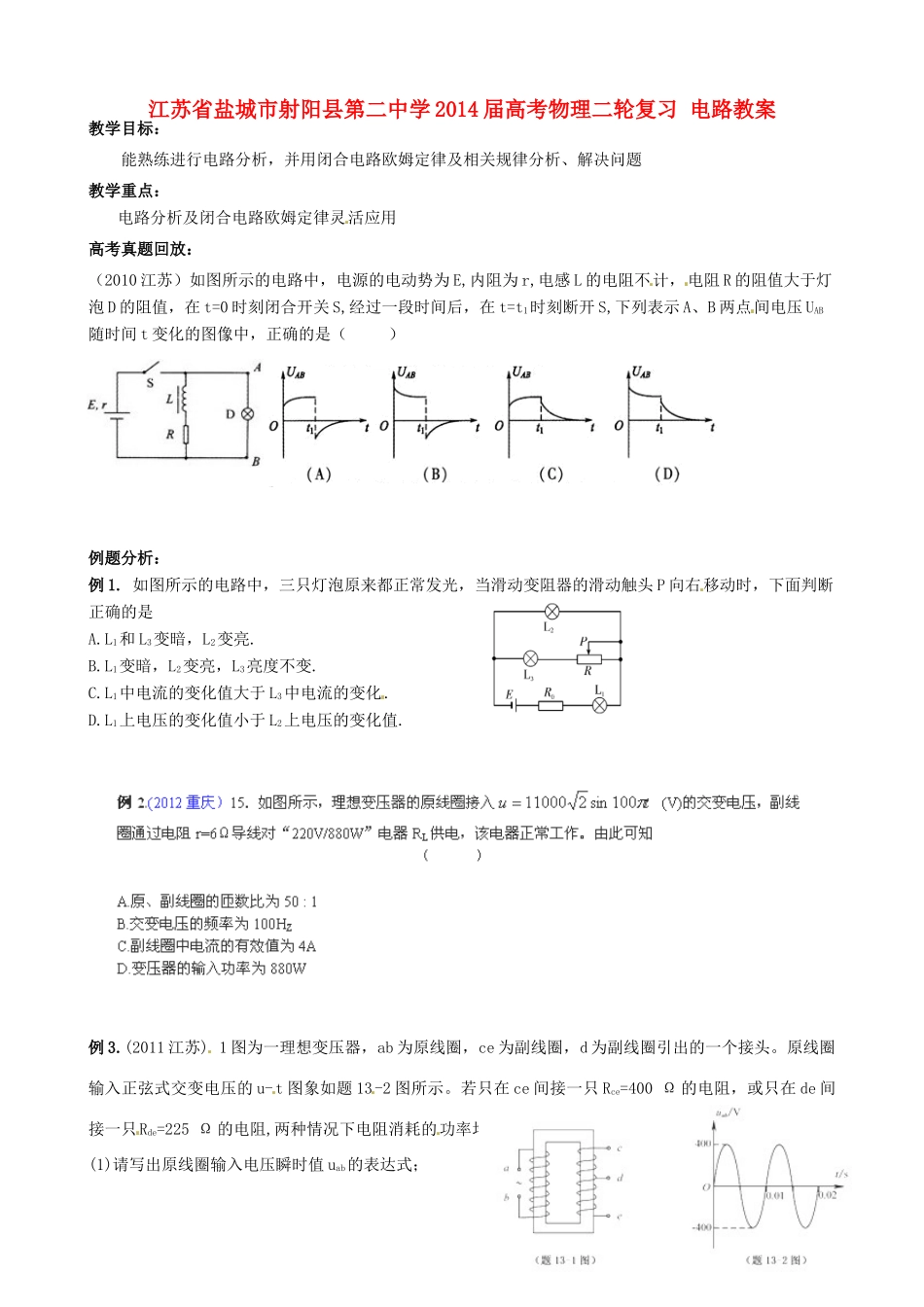

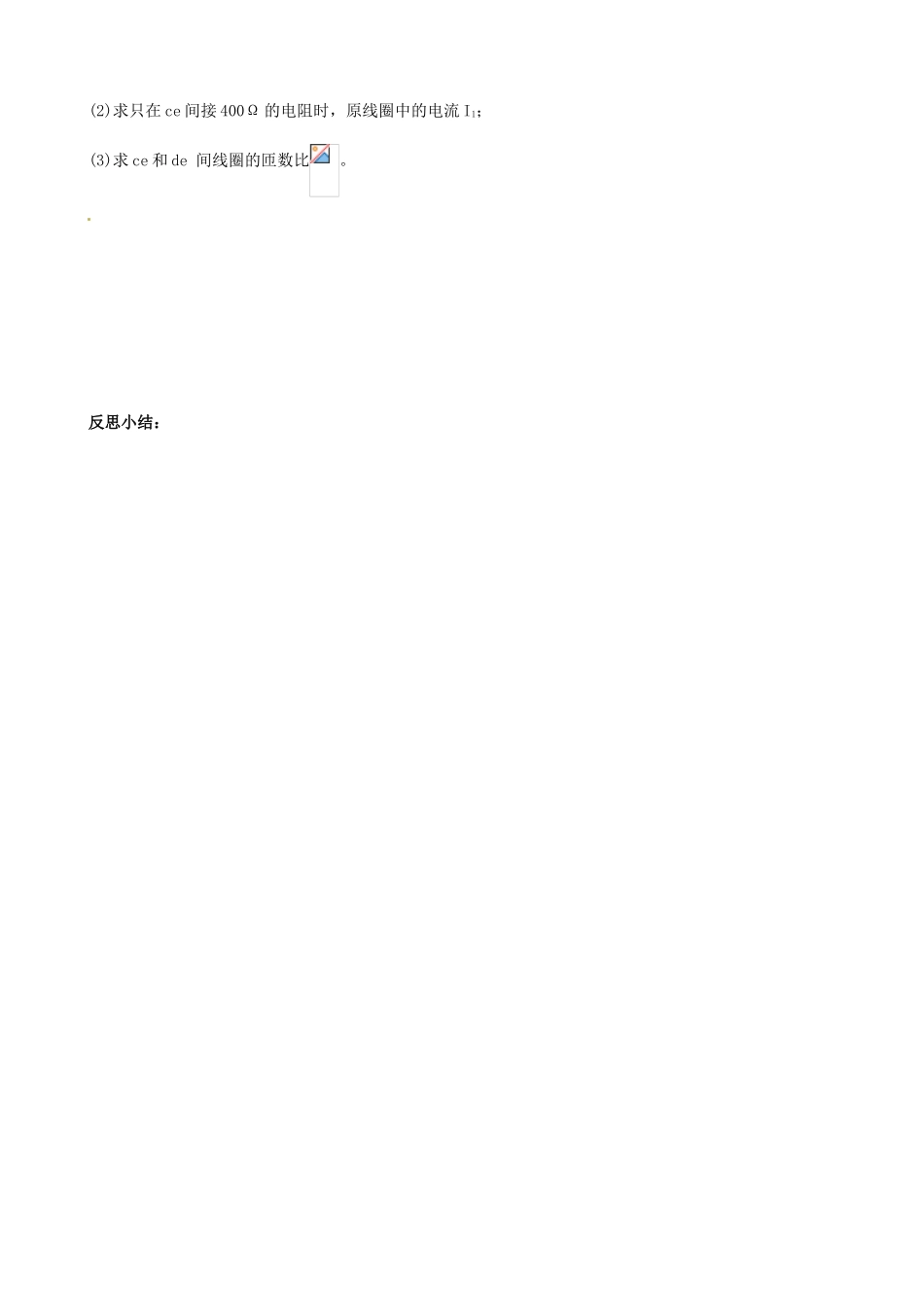

江苏省盐城市射阳县第二中学 2014 届高考物理二轮复习 电路教案教学目标： 能熟练进行电路分析，并用闭合电路欧姆定律及相关规律分析、解决问题 教学重点：电路分析及闭合电路欧姆定律灵活应用高考真题回放：（2010 江苏）如图所示的电路中，电源的电动势为 E,内阻为 r,电感 L 的电阻不计，电阻 R 的阻值大于灯泡 D 的阻值，在 t=0 时刻闭合开关 S,经过一段时间后，在 t=t1时刻断开 S,下列表示 A、B 两点间电压 UAB随时间 t 变化的图像中，正确的是（ ） 例题分析：例 1. 如图所示的电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头 P 向右移动时，下面判断正确的是 ( ) A.L1和 L3变暗，L2变亮.B.L1变暗，L2变亮，L3亮度不变.C.L1中电流的变化值大于 L3中电流的变化.D.L1上电压的变化值小于 L2上电压的变化值.例 3.(2011 江苏) 1 图为一理想变压器，ab 为原线圈，ce 为副线圈，d 为副线圈引出的一个接头。原线圈输入正弦式交变电压的 u-t 图象如题 13-2 图所示。若只在 ce 间接一只 Rce=400 Ω 的电阻，或只在 de 间接一只Rde=225 Ω 的电阻,两种情况下电阻消耗的功率均为 80W。(1)请写出原线圈输入电压瞬时值 uab的表达式；(2)求只在 ce 间接 400Ω 的电阻时，原线圈中的电流 I1；(3)求 ce 和 de 间线圈的匝数比。反思小结：
