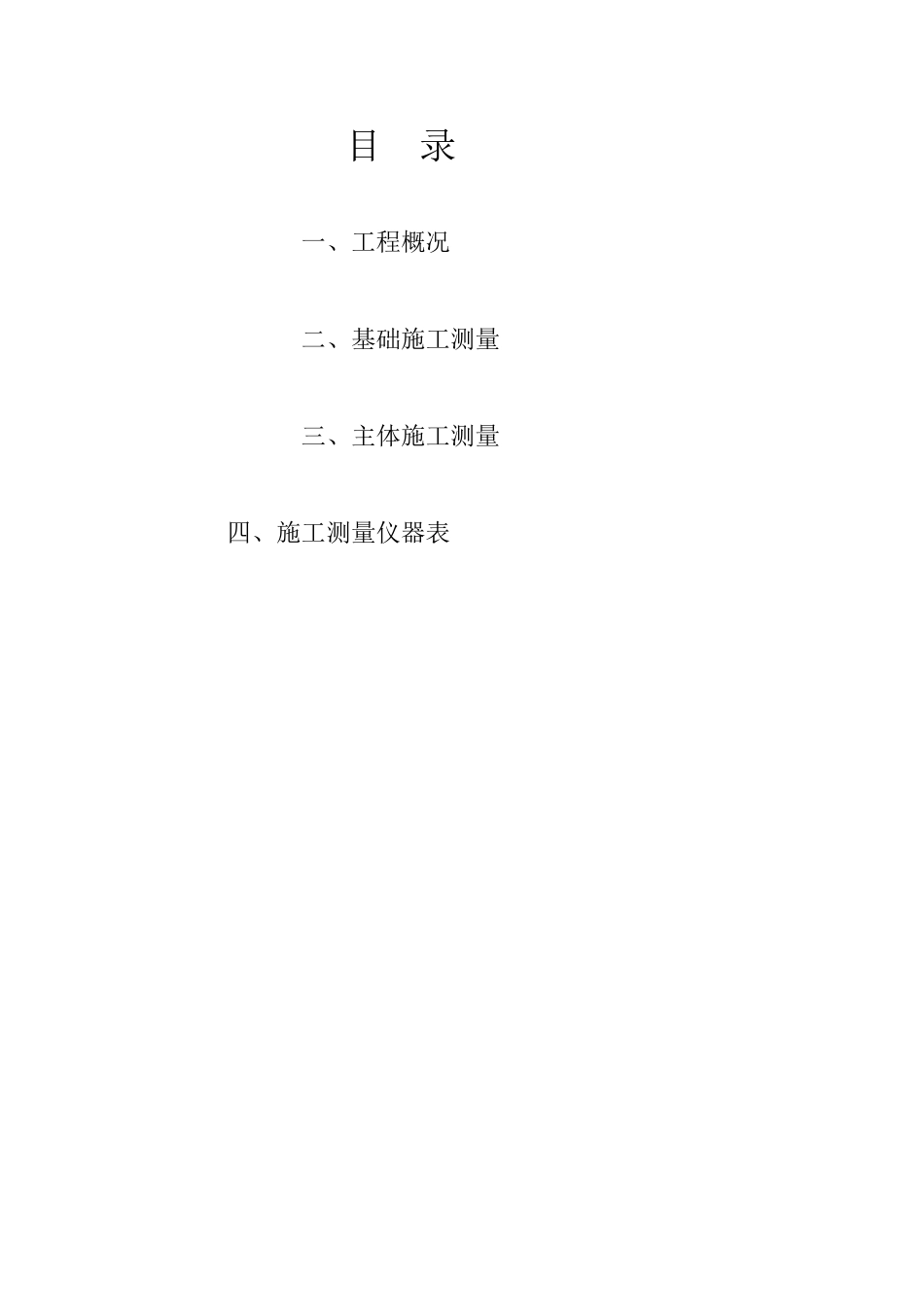

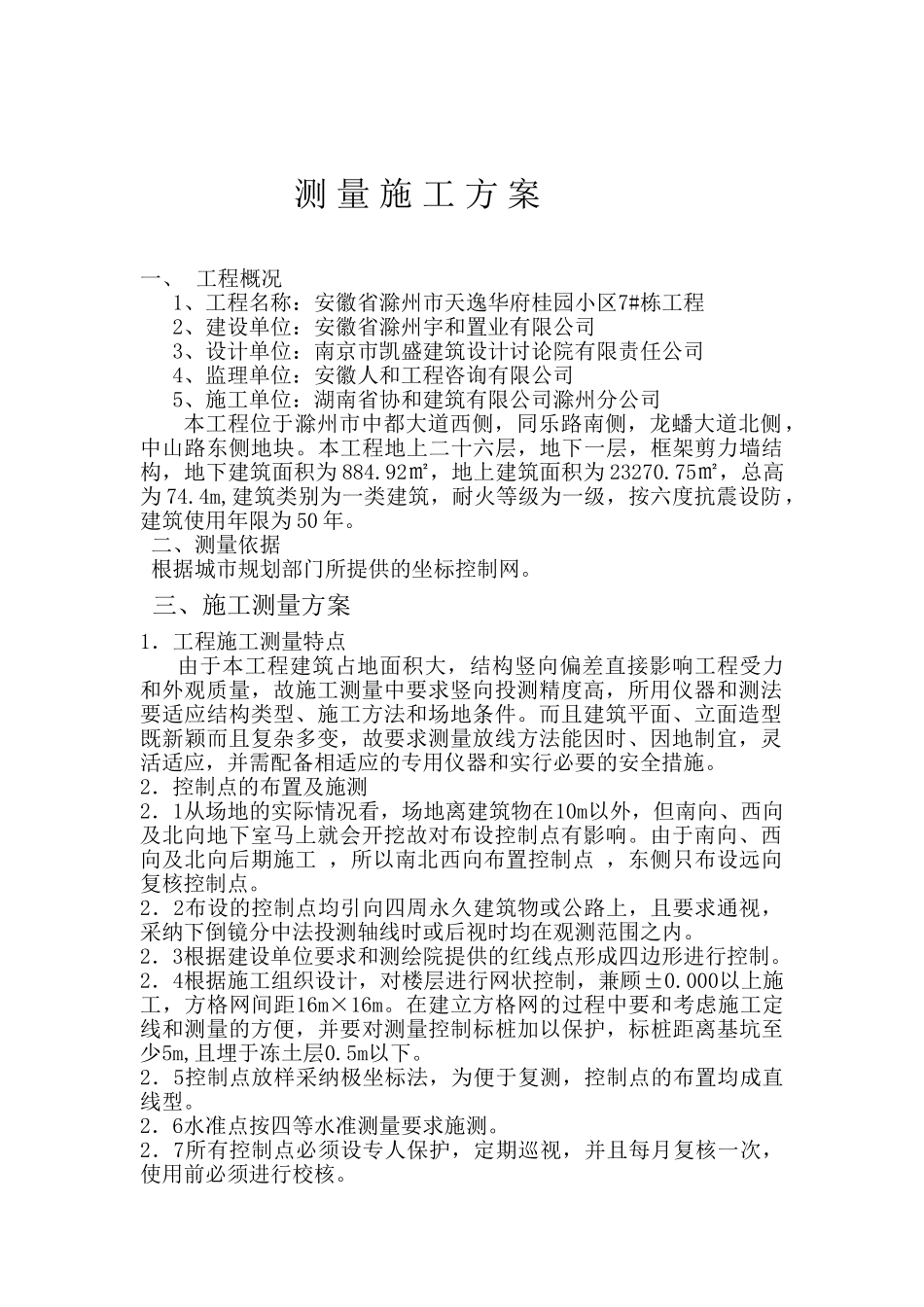

目 录一、工程概况二、基础施工测量三、主体施工测量 四、施工测量仪器表测 量 施 工 方 案一、 工程概况1、工程名称：安徽省滁州市天逸华府桂园小区7#栋工程2、建设单位：安徽省滁州宇和置业有限公司 3、设计单位：南京市凯盛建筑设计讨论院有限责任公司4、监理单位：安徽人和工程咨询有限公司5、施工单位：湖南省协和建筑有限公司滁州分公司本工程位于滁州市中都大道西侧，同乐路南侧，龙蟠大道北侧，中山路东侧地块。本工程地上二十六层，地下一层，框架剪力墙结构，地下建筑面积为 884.92㎡，地上建筑面积为 23270.75㎡，总高为 74.4m,建筑类别为一类建筑，耐火等级为一级，按六度抗震设防，建筑使用年限为 50 年。二、测量依据根据城市规划部门所提供的坐标控制网。三、施工测量方案1．工程施工测量特点由于本工程建筑占地面积大，结构竖向偏差直接影响工程受力和外观质量，故施工测量中要求竖向投测精度高，所用仪器和测法要适应结构类型、施工方法和场地条件。而且建筑平面、立面造型既新颖而且复杂多变，故要求测量放线方法能因时、因地制宜，灵活适应，并需配备相适应的专用仪器和实行必要的安全措施。2．控制点的布置及施测2．1从场地的实际情况看，场地离建筑物在10m以外，但南向、西向及北向地下室马上就会开挖故对布设控制点有影响。由于南向、西向及北向后期施工 ，所以南北西向布置控制点 ，东侧只布设远向复核控制点。2．2布设的控制点均引向四周永久建筑物或公路上，且要求通视，采纳下倒镜分中法投测轴线时或后视时均在观测范围之内。2．3根据建设单位要求和测绘院提供的红线点形成四边形进行控制。2．4根据施工组织设计，对楼层进行网状控制，兼顾±0.000以上施工，方格网间距16m×16m。在建立方格网的过程中要和考虑施工定线和测量的方便，并要对测量控制标桩加以保护，标桩距离基坑至少5m,且埋于冻土层0.5m以下。2．5控制点放样采纳极坐标法，为便于复测，控制点的布置均成直线型。2．6水准点按四等水准测量要求施测。2．7所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。3．轴线及各控制线的放样地面控制点布设完后，转角处线采纳2″级电子经纬仪J2进行复测。各控制线间距离采纳红外测距仪DM—A5检测，经校核无误后进行施测，各工艺施测程序见第四项（轴线及高程点放样程序）。3．1基础施工轴线控制，直接采纳基坑外控制桩两点通视直线投测法，向基础平台投测轴线（采纳三点成...
