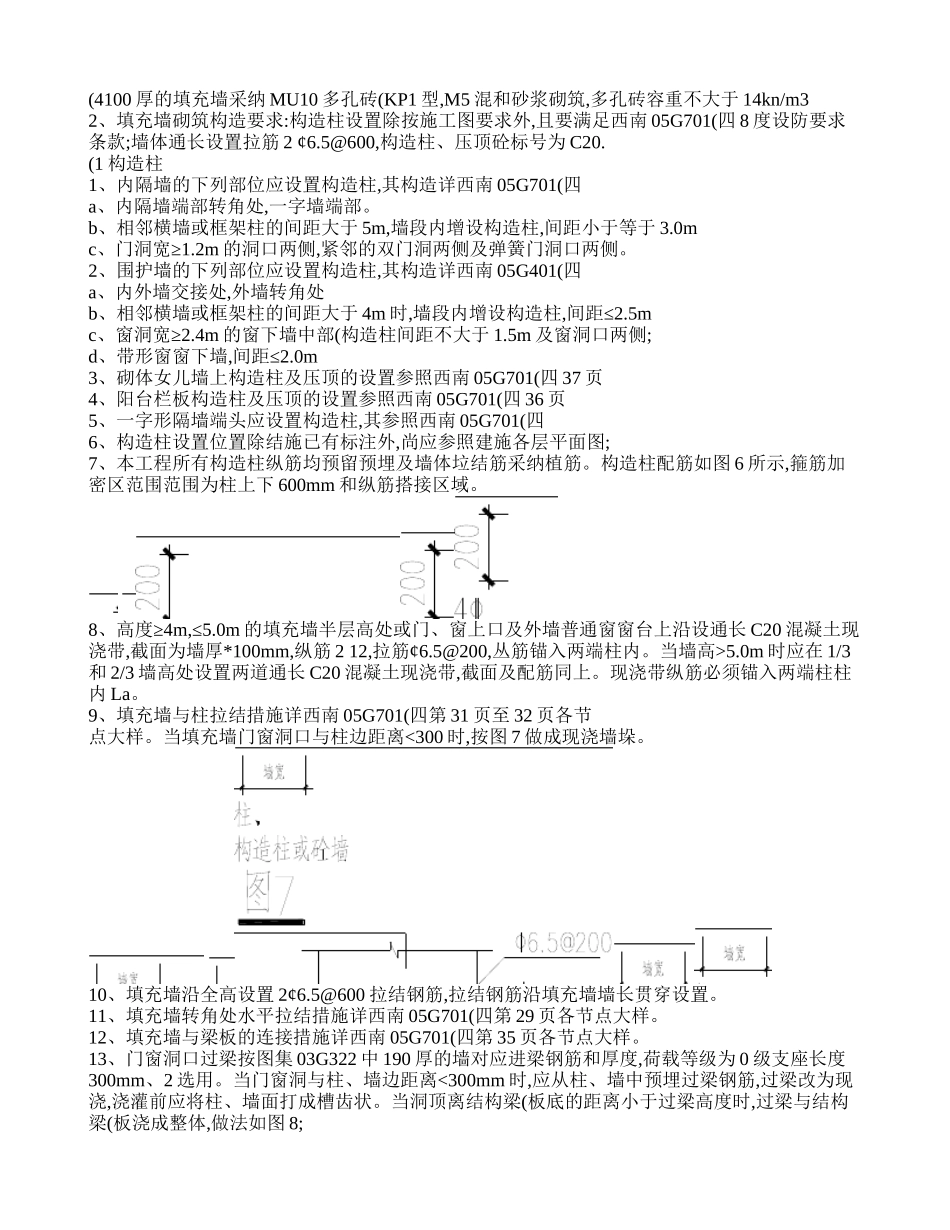

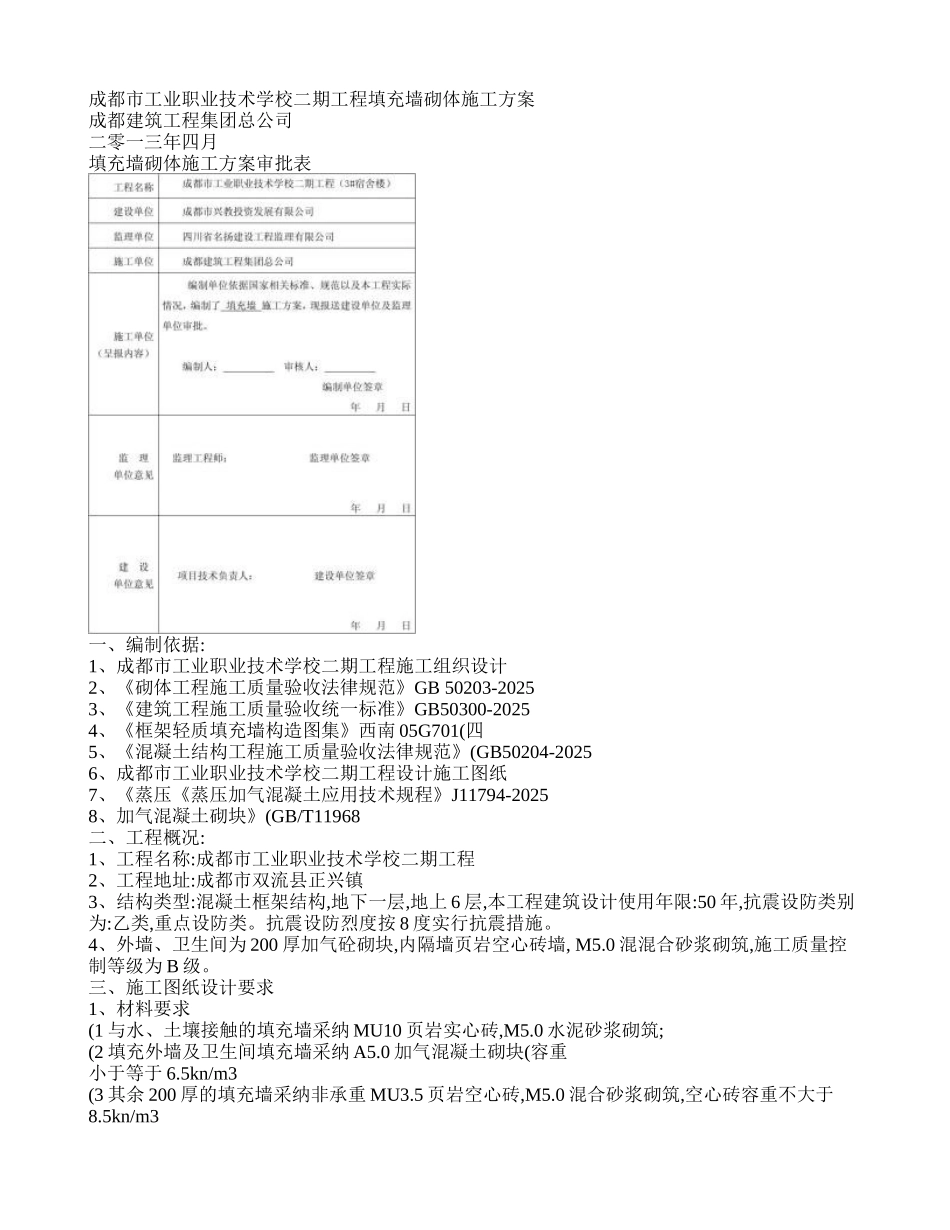

成都市工业职业技术学校二期工程填充墙砌体施工方案成都建筑工程集团总公司二零一三年四月填充墙砌体施工方案审批表 一、编制依据:1、成都市工业职业技术学校二期工程施工组织设计2、《砌体工程施工质量验收法律规范》GB 50203-20253、《建筑工程施工质量验收统一标准》GB50300-20254、《框架轻质填充墙构造图集》西南 05G701(四5、《混凝土结构工程施工质量验收法律规范》(GB50204-20256、成都市工业职业技术学校二期工程设计施工图纸7、《蒸压《蒸压加气混凝土应用技术规程》J11794-20258、加气混凝土砌块》(GB/T11968二、工程概况:1、工程名称:成都市工业职业技术学校二期工程2、工程地址:成都市双流县正兴镇3、结构类型:混凝土框架结构,地下一层,地上 6 层,本工程建筑设计使用年限:50 年,抗震设防类别为:乙类,重点设防类。抗震设防烈度按 8 度实行抗震措施。4、外墙、卫生间为 200 厚加气砼砌块,内隔墙页岩空心砖墙, M5.0 混混合砂浆砌筑,施工质量控制等级为 B 级。三、施工图纸设计要求1、材料要求(1 与水、土壤接触的填充墙采纳 MU10 页岩实心砖,M5.0 水泥砂浆砌筑;(2 填充外墙及卫生间填充墙采纳 A5.0 加气混凝土砌块(容重小于等于 6.5kn/m3(3 其余 200 厚的填充墙采纳非承重 MU3.5 页岩空心砖,M5.0 混合砂浆砌筑,空心砖容重不大于8.5kn/m3(4100 厚的填充墙采纳 MU10 多孔砖(KP1 型,M5 混和砂浆砌筑,多孔砖容重不大于 14kn/m32、填充墙砌筑构造要求:构造柱设置除按施工图要求外,且要满足西南 05G701(四 8 度设防要求条款;墙体通长设置拉筋 2 ¢6.5@600,构造柱、压顶砼标号为 C20.(1 构造柱1、内隔墙的下列部位应设置构造柱,其构造详西南 05G701(四a、内隔墙端部转角处,一字墙端部。b、相邻横墙或框架柱的间距大于 5m,墙段内增设构造柱,间距小于等于 3.0mc≥、门洞宽 1.2m 的洞口两侧,紧邻的双门洞两侧及弹簧门洞口两侧。2、围护墙的下列部位应设置构造柱,其构造详西南 05G401(四a、内外墙交接处,外墙转角处b、相邻横墙或框架柱的间距大于 4m 时,墙段内增设构造柱,≤间距 2.5mc≥、窗洞宽 2.4m 的窗下墙中部(构造柱间距不大于 1.5m 及窗洞口两侧;d、带形窗窗下墙,≤间距 2.0m3、砌体女儿墙上构造柱及压顶的设置参照西南 05G701(四 37 页4、阳台栏板构造柱及压顶的设置参照西南 05G701(四 36 页5、一字形隔墙端头应设置构造柱,其参照西南 05G701(四6、构造柱设置位置除结施已...
