富力城31#别墅基础流砂层施工方案03

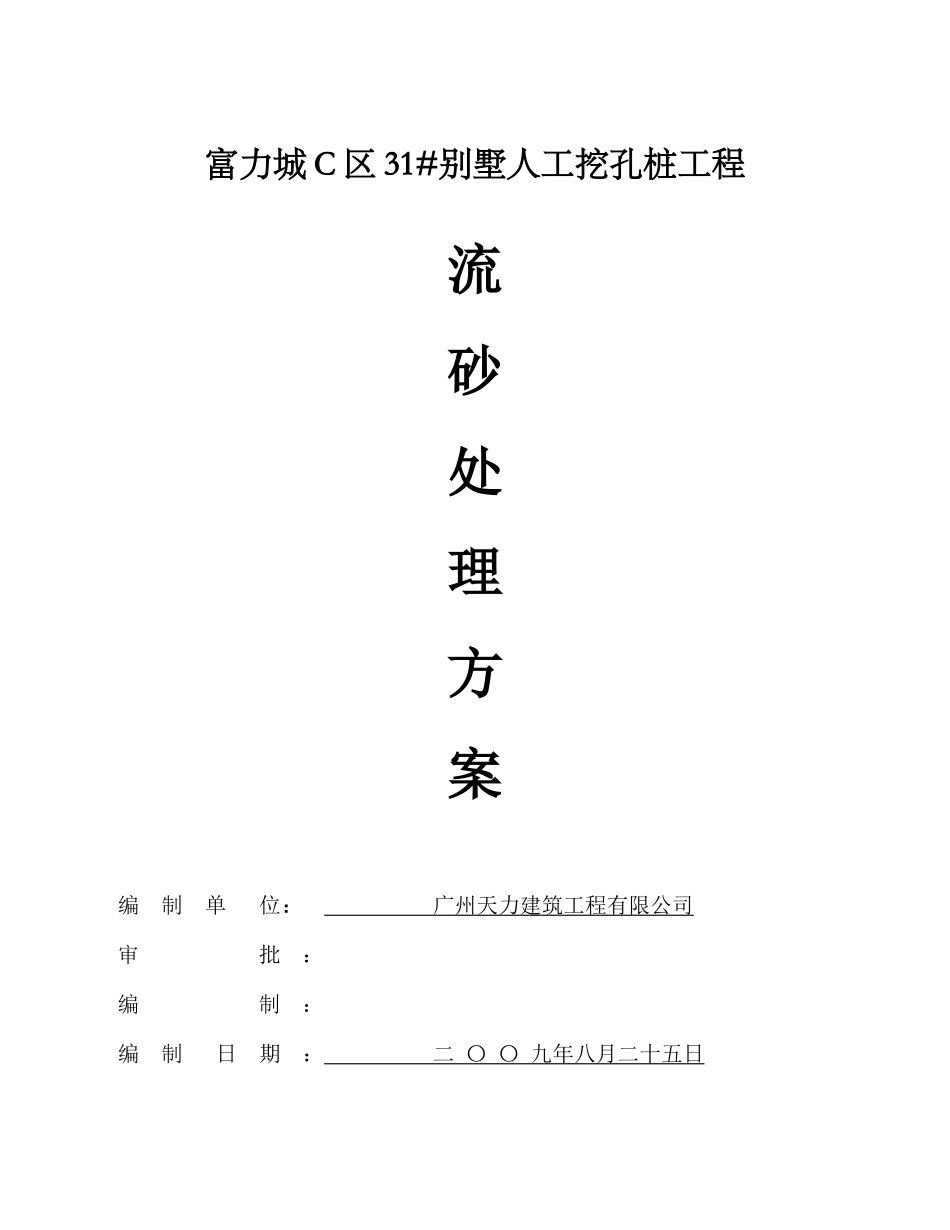

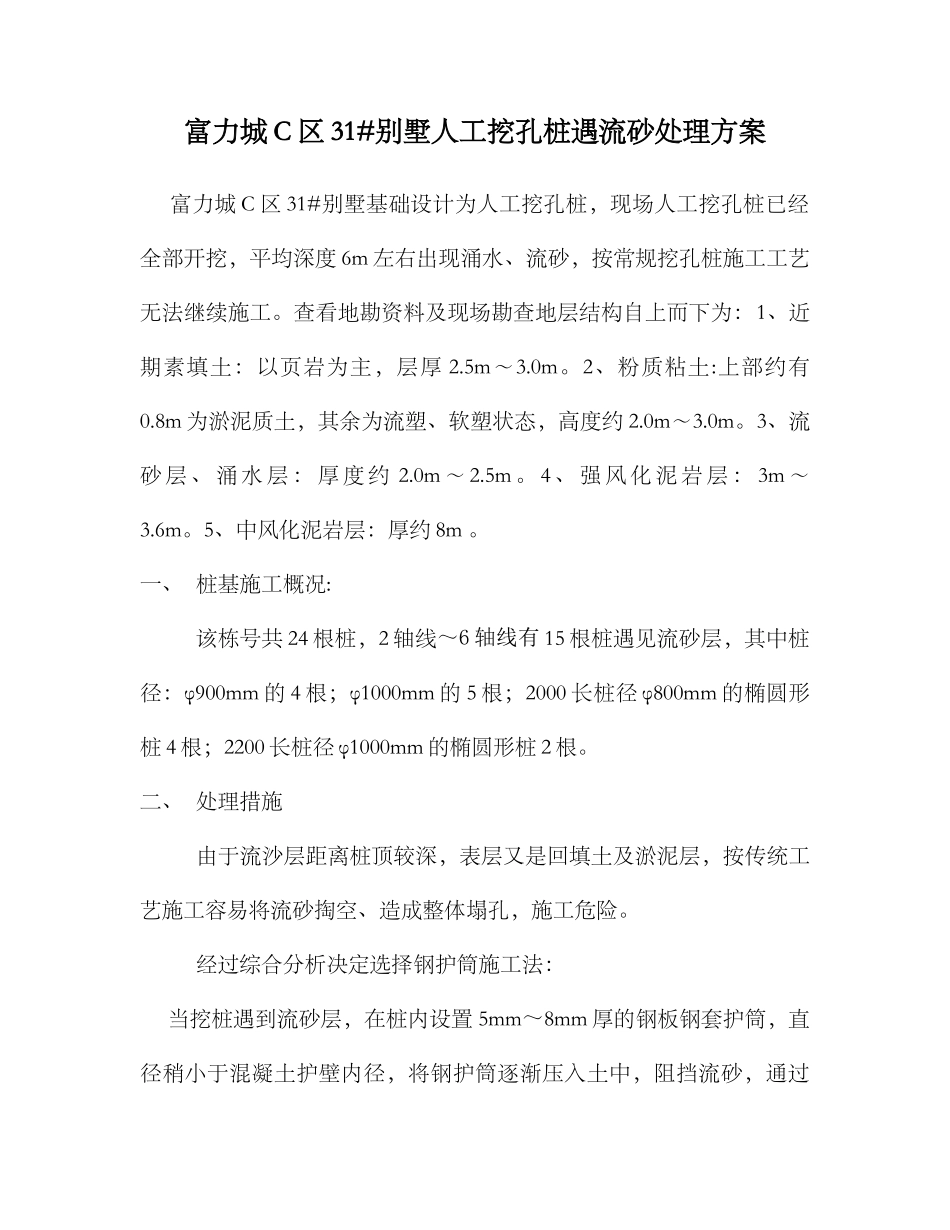

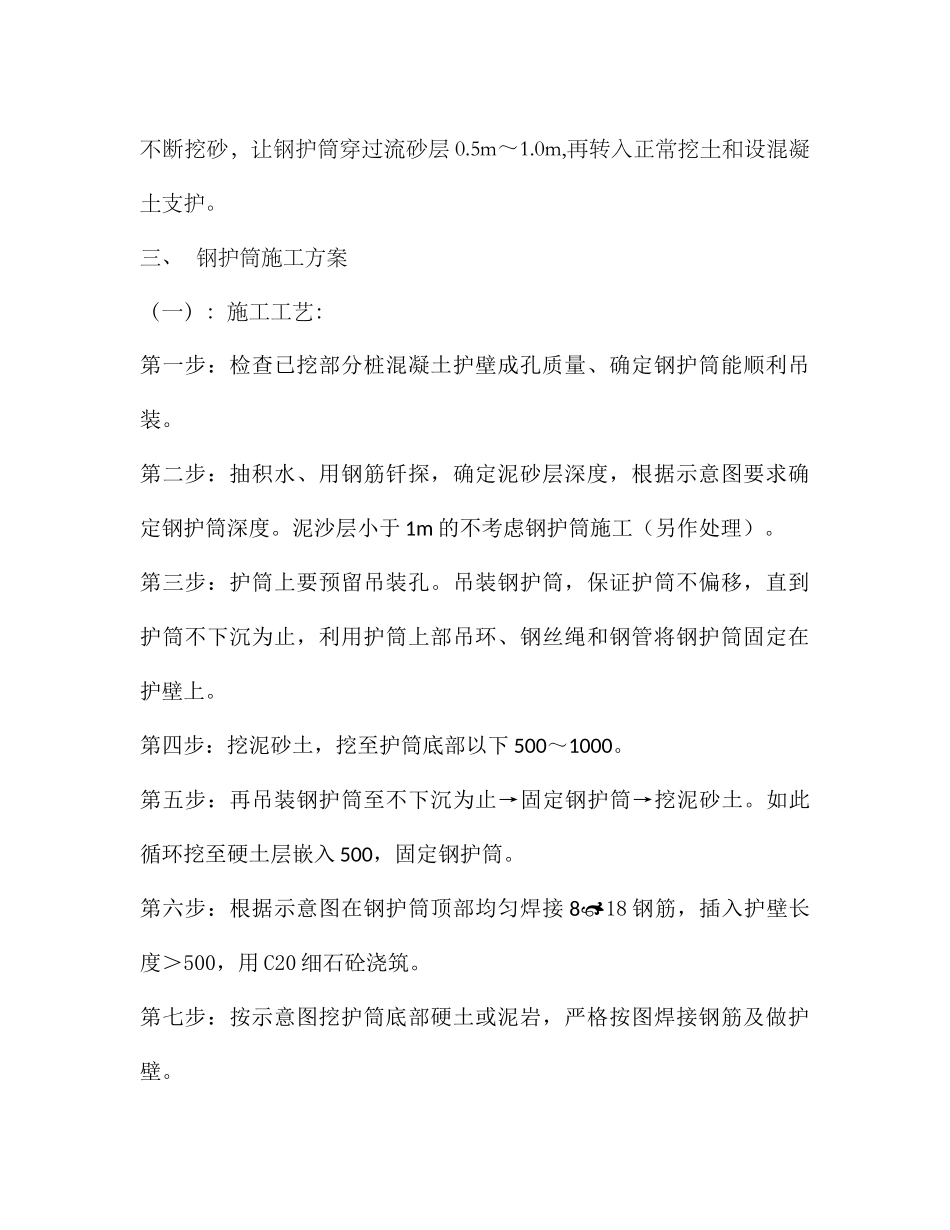

富力城 C 区 31#别墅人工挖孔桩工程流砂处理方案 编 制 单 位： 广州天力建筑工程有限公司 审 批 ： 编 制 ： 编 制 日 期 ： 二 〇 〇 九年八月二十五日 富力城 C 区 31#别墅人工挖孔桩遇流砂处理方案 富力城 C 区 31#别墅基础设计为人工挖孔桩，现场人工挖孔桩已经全部开挖，平均深度 6m 左右出现涌水、流砂，按常规挖孔桩施工工艺无法继续施工。查看地勘资料及现场勘查地层结构自上而下为：1、近期素填土：以页岩为主，层厚 2.5m～3.0m。2、粉质粘土:上部约有0.8m 为淤泥质土，其余为流塑、软塑状态，高度约 2.0m～3.0m。3、流砂 层 、 涌 水 层 ： 厚 度 约 2.0m ～ 2.5m 。 4 、 强 风 化 泥 岩 层 ： 3m ～3.6m。5、中风化泥岩层：厚约 8m 。一、 桩基施工概况:该栋号共 24 根桩，2 轴线～6 轴线有 15 根桩遇见流砂层，其中桩径：φ900mm 的 4 根；φ1000mm 的 5 根；2000 长桩径 φ800mm 的椭圆形桩 4 根；2200 长桩径 φ1000mm 的椭圆形桩 2 根。二、 处理措施由于流沙层距离桩顶较深，表层又是回填土及淤泥层，按传统工艺施工容易将流砂掏空、造成整体塌孔，施工危险。经过综合分析决定选择钢护筒施工法： 当挖桩遇到流砂层，在桩内设置 5mm～8mm 厚的钢板钢套护筒，直径稍小于混凝土护壁内径，将钢护筒逐渐压入土中，阻挡流砂，通过不断挖砂，让钢护筒穿过流砂层 0.5m～1.0m,再转入正常挖土和设混凝土支护。三、 钢护筒施工方案（一）：施工工艺：第一步：检查已挖部分桩混凝土护壁成孔质量、确定钢护筒能顺利吊装。第二步：抽积水、用钢筋钎探，确定泥砂层深度，根据示意图要求确定钢护筒深度。泥沙层小于 1m 的不考虑钢护筒施工（另作处理）。第三步：护筒上要预留吊装孔。吊装钢护筒，保证护筒不偏移，直到护筒不下沉为止，利用护筒上部吊环、钢丝绳和钢管将钢护筒固定在护壁上。第四步：挖泥砂土，挖至护筒底部以下 500～1000。第五步：再吊装钢护筒至不下沉为止→固定钢护筒→挖泥砂土。如此循环挖至硬土层嵌入 500，固定钢护筒。第六步：根据示意图在钢护筒顶部均匀焊接 818钢筋，插入护壁长度＞500，用 C20 细石砼浇筑。第七步：按示意图挖护筒底部硬土或泥岩，严格按图焊接钢筋及做护壁。第八步：确定钢护筒稳定后再取掉固定的钢丝绳、钢管，再按正常施工工序往下作业。（二 ）、挖桩注意事项： 在安排挖桩人员时，必须...
