2024全新变压器培训课件VIP免费

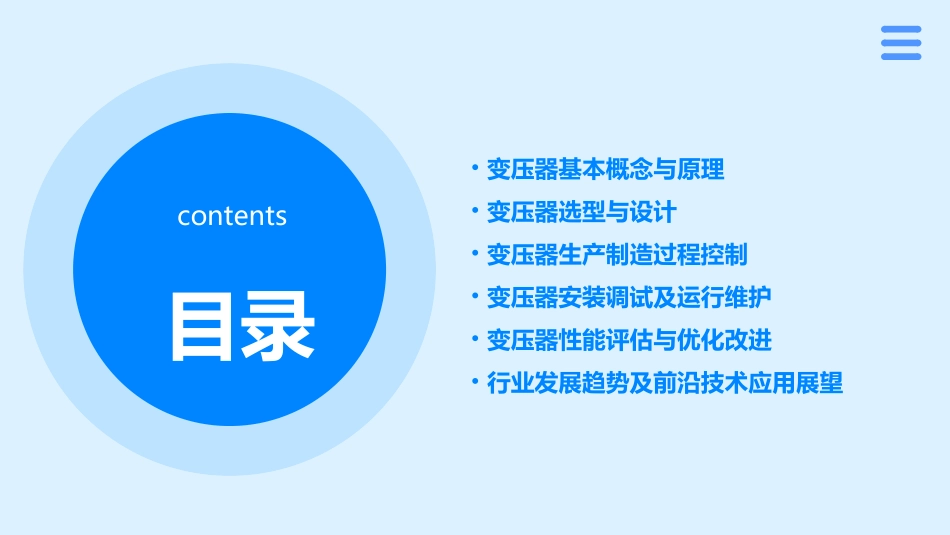

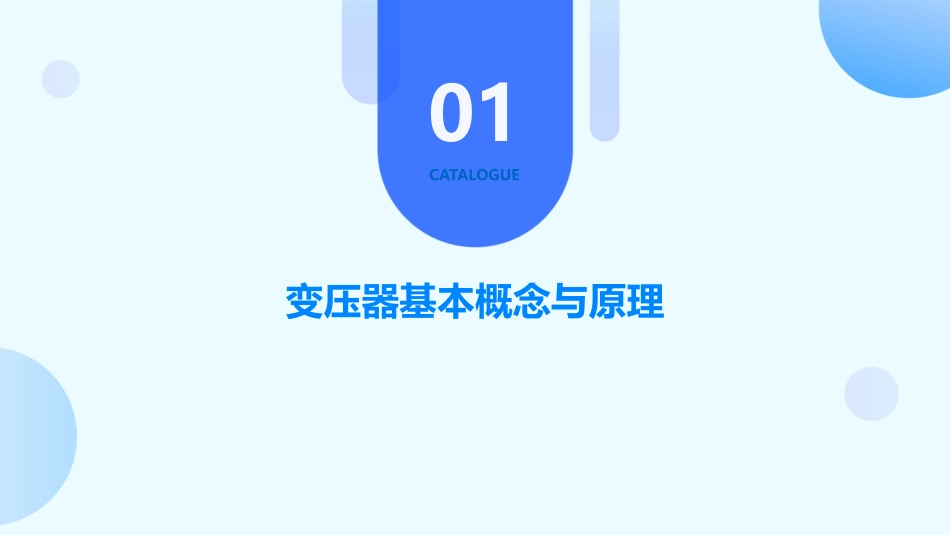

2024全新变压器培训课件目录contents•变压器基本概念与原理•变压器选型与设计•变压器生产制造过程控制•变压器安装调试及运行维护•变压器性能评估与优化改进•行业发展趋势及前沿技术应用展望变压器基本概念与原理01CATALOGUE变压器是一种利用电磁感应原理，通过变换交流电压、电流和阻抗的电气设备。变压器定义在电力系统中，变压器用于实现电压的升降、电流的变换以及阻抗的匹配，以满足不同用电设备的需求。变压器作用变压器定义及作用工作原理变压器的工作原理基于法拉第电磁感应定律，即当变化的磁场穿过导体时，会在导体中产生感应电动势。通过改变变压器的匝数比，可以实现电压的升降。结构类型根据用途和构造特点，变压器可分为电力变压器、自耦变压器、互感器等多种类型。其中，电力变压器是应用最广泛的变压器之一，主要用于电力系统的电压变换和电能传输。工作原理与结构类型主要技术参数变压器的技术参数包括额定电压、额定电流、额定容量、短路阻抗等。这些参数反映了变压器的设计要求和运行特性，对于变压器的选型和运行具有重要意义。性能指标变压器的性能指标包括空载损耗、负载损耗、温升、噪声等。这些指标反映了变压器的运行效率和可靠性，对于评估变压器的性能和质量具有重要作用。主要技术参数及性能指标变压器选型与设计02CATALOGUE根据负载的性质、大小和变化范围，选择合适的变压器容量和类型。优先选择高效、低损耗的变压器，以降低运行成本。选型原则与方法高效节能满足负载需求选型原则与方法可靠性选择经过认证、质量可靠的变压器品牌和型号。适应性考虑变压器的过载能力、温升限制等，以适应不同的运行环境。了解负载的性质、大小、变化范围以及特殊要求。收集负载数据根据负载数据，选择合适的变压器类型，如油浸式、干式、非晶合金等。选择变压器类型选型原则与方法确定变压器容量根据负载计算和选型原则，确定变压器的额定容量。选择附件和配置根据实际需要，选择合适的变压器附件和配置，如温控器、冷却系统等。选型原则与方法明确变压器的设计目标，如容量、电压等级、损耗等。确定设计目标根据设计目标和实际需求，选择合适的磁路结构，如心式、壳式等。选择磁路结构设计步骤与注意事项设计步骤与注意事项设计线圈参数根据磁路结构和设计目标，计算并设计线圈的参数，如匝数、线径、绝缘等。选择铁芯材料和尺寸根据设计目标和磁路结构，选择合适的铁芯材料和尺寸。设计冷却系统根据变压器的容量和温升限制，设计合适的冷却系统，如自然冷却、强迫风冷等。设计步骤与注意事项确保变压器的绝缘性能符合国家标准和实际需求，防止击穿和漏电现象。绝缘设计合理设计变压器的冷却系统和散热结构，控制温升在允许范围内，以保证变压器的长期稳定运行。温升控制VS对于地震多发地区，应采取相应的抗震设计措施，以确保变压器的安全运行。环保要求在设计过程中，应考虑环保要求，如噪音控制、废弃物处理等。抗震设计设计步骤与注意事项某大型数据中心成功选型与设计案例案例一某大型数据中心需要建设一套高效、可靠的供电系统，以满足不断增长的负载需求。背景介绍经过对负载数据的详细分析，选择了高效、低损耗的油浸式变压器，并配置了智能温控系统和在线监测装置。选型分析案例分析：成功选型与设计实例实施效果经过实际运行测试，该变压器表现出色，各项性能指标均达到预期目标，为数据中心提供了稳定、可靠的电力保障。设计亮点采用了先进的磁路结构和线圈设计技术，降低了空载损耗和负载损耗；同时，通过优化冷却系统和散热结构，实现了温升的有效控制。案例二某新能源电站成功选型与设计案例案例分析：成功选型与设计实例实施效果经过长期运行验证，该变压器在新能源电站中表现出色，满足了电站的供电需求并降低了维护成本。背景介绍某新能源电站需要建设一套适应性强、维护简便的供电系统。选型分析考虑到新能源电站的特殊环境和负载特点，选择了干式变压器作为主要供电设备；同时，为了满足电站的远程监控需求，配置了智能监控模块。设计亮点采用了模块化设计理念，方便安装和维护；同时，通过优化线圈结构和绝缘材料选择等措施提高了变压器...
