岩溶地段桩基处理方案

岩溶地段桩基处理方案_第1页
1/12
岩溶地段桩基处理方案_第2页
2/12
岩溶地段桩基处理方案_第3页
3/12

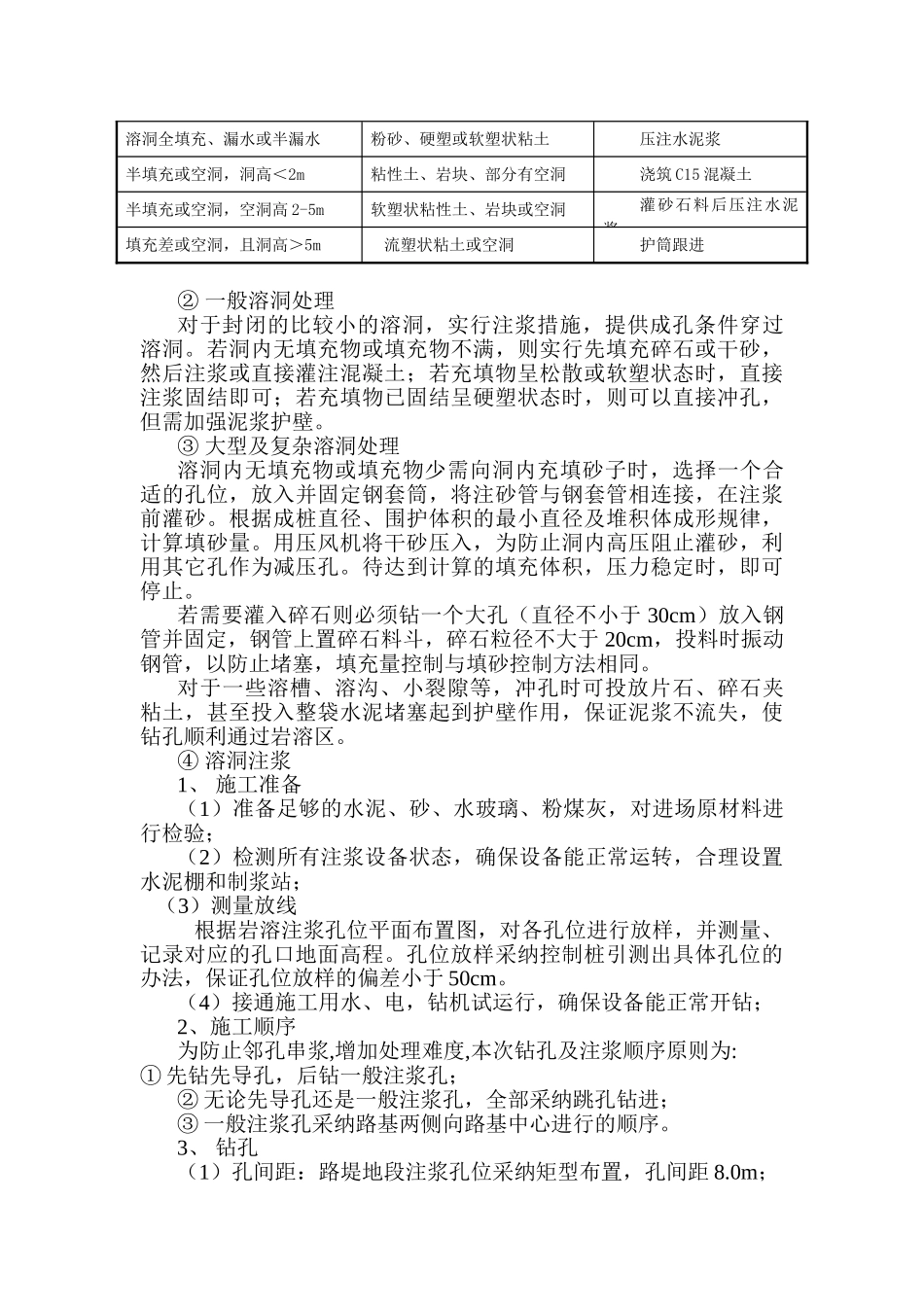

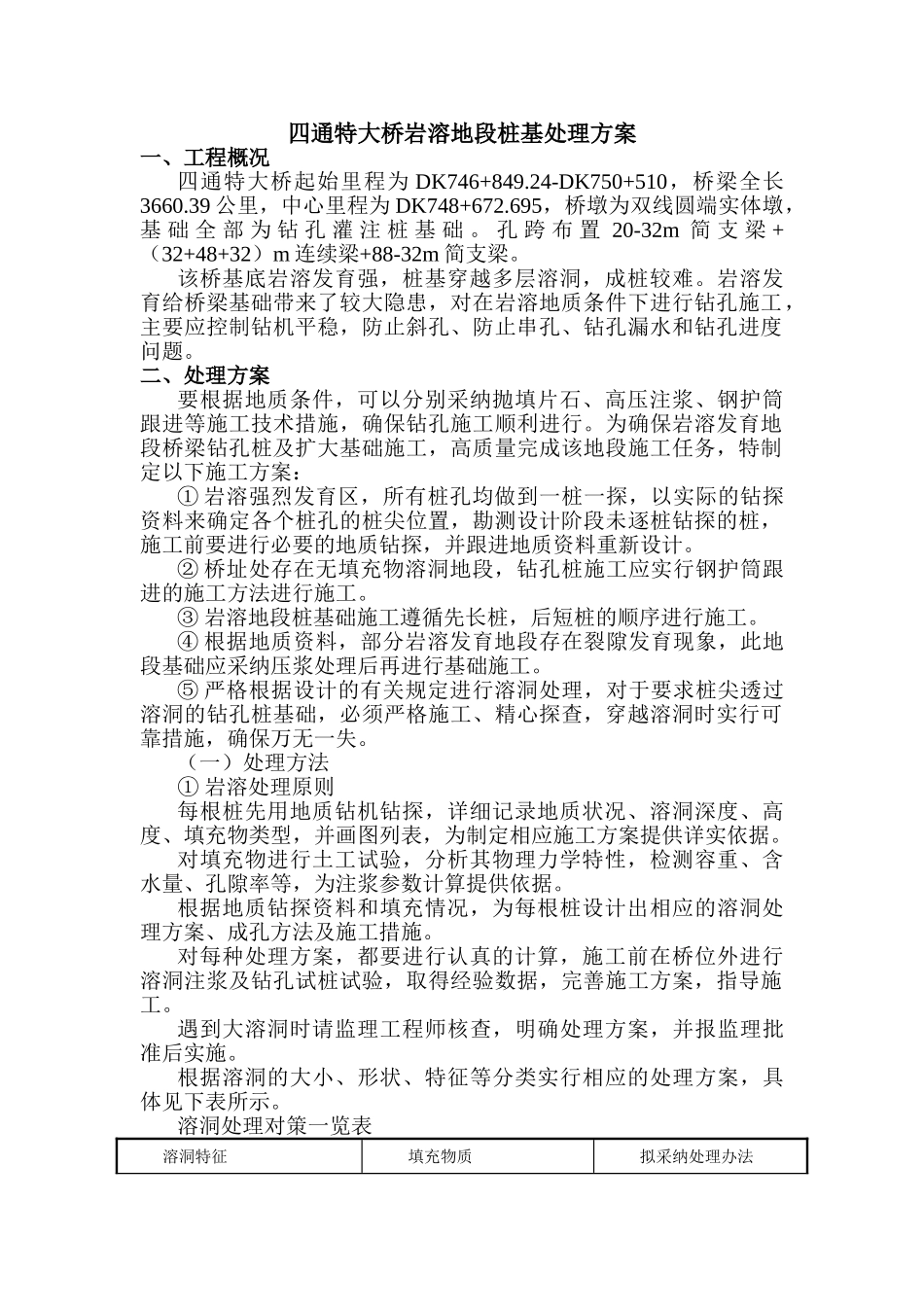

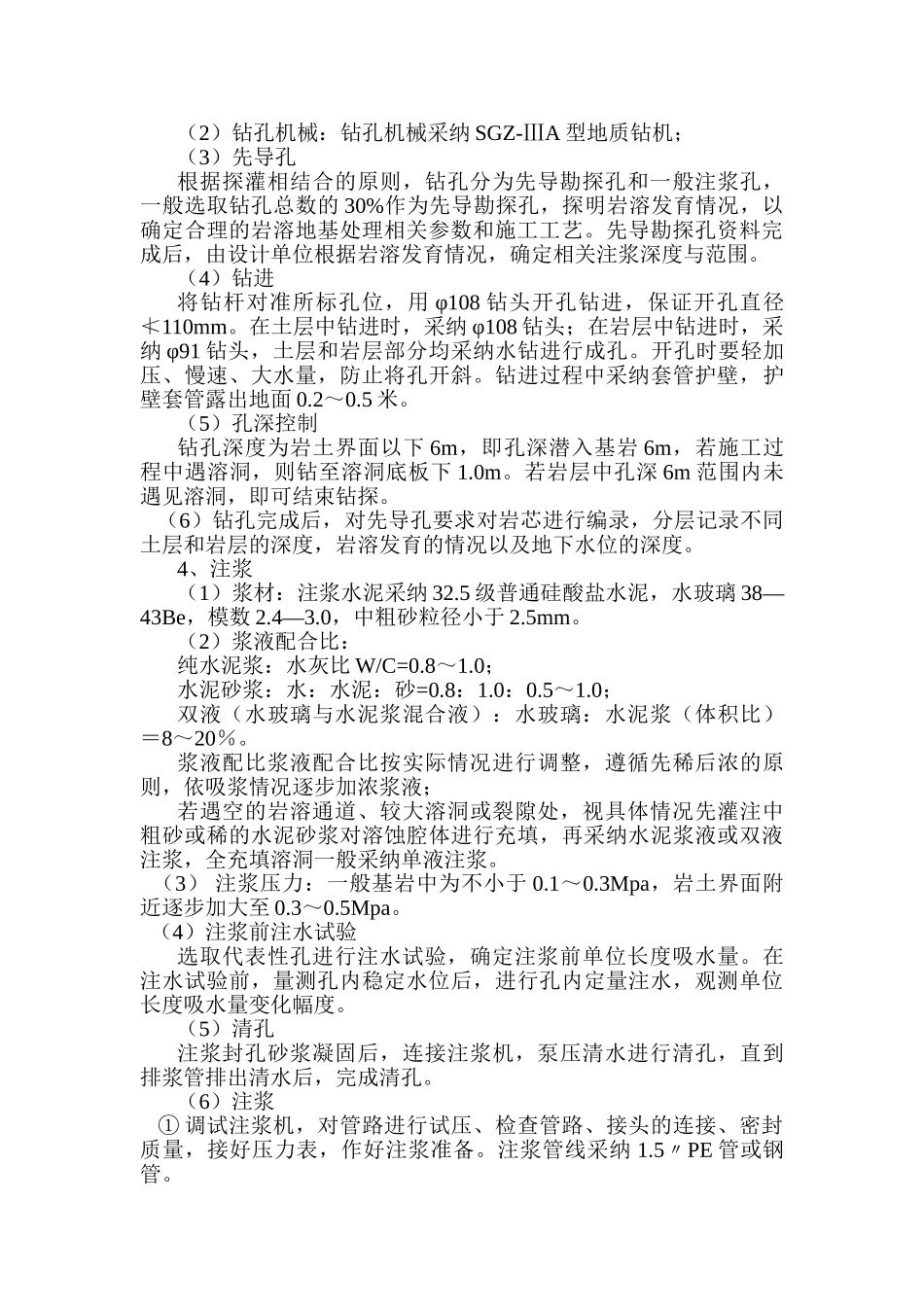

四通特大桥岩溶地段桩基处理方案一、工程概况四通特大桥起始里程为 DK746+849.24-DK750+510,桥梁全长3660.39 公里,中心里程为 DK748+672.695,桥墩为双线圆端实体墩,基 础 全 部 为 钻 孔 灌 注 桩 基 础 。 孔 跨 布 置 20-32m 简 支 梁 +(32+48+32)m 连续梁+88-32m 简支梁。该桥基底岩溶发育强,桩基穿越多层溶洞,成桩较难。岩溶发育给桥梁基础带来了较大隐患,对在岩溶地质条件下进行钻孔施工,主要应控制钻机平稳,防止斜孔、防止串孔、钻孔漏水和钻孔进度问题。二、处理方案要根据地质条件,可以分别采纳抛填片石、高压注浆、钢护筒跟进等施工技术措施,确保钻孔施工顺利进行。为确保岩溶发育地段桥梁钻孔桩及扩大基础施工,高质量完成该地段施工任务,特制定以下施工方案:① 岩溶强烈发育区,所有桩孔均做到一桩一探,以实际的钻探资料来确定各个桩孔的桩尖位置,勘测设计阶段未逐桩钻探的桩,施工前要进行必要的地质钻探,并跟进地质资料重新设计。② 桥址处存在无填充物溶洞地段,钻孔桩施工应实行钢护筒跟进的施工方法进行施工。③ 岩溶地段桩基础施工遵循先长桩,后短桩的顺序进行施工。④ 根据地质资料,部分岩溶发育地段存在裂隙发育现象,此地段基础应采纳压浆处理后再进行基础施工。⑤ 严格根据设计的有关规定进行溶洞处理,对于要求桩尖透过溶洞的钻孔桩基础,必须严格施工、精心探查,穿越溶洞时实行可靠措施,确保万无一失。(一)处理方法① 岩溶处理原则每根桩先用地质钻机钻探,详细记录地质状况、溶洞深度、高度、填充物类型,并画图列表,为制定相应施工方案提供详实依据。对填充物进行土工试验,分析其物理力学特性,检测容重、含水量、孔隙率等,为注浆参数计算提供依据。根据地质钻探资料和填充情况,为每根桩设计出相应的溶洞处理方案、成孔方法及施工措施。对每种处理方案,都要进行认真的计算,施工前在桥位外进行溶洞注浆及钻孔试桩试验,取得经验数据,完善施工方案,指导施工。遇到大溶洞时请监理工程师核查,明确处理方案,并报监理批准后实施。根据溶洞的大小、形状、特征等分类实行相应的处理方案,具体见下表所示。溶洞处理对策一览表溶洞特征填充物质拟采纳处理办法溶洞全填充、漏水或半漏水粉砂、硬塑或软塑状粘土压注水泥浆半填充或空洞,洞高<2m粘性土、岩块、部分有空洞浇筑 C15 混凝土半填充或空洞,空洞高 2-5m软塑状粘性土、岩块或空洞灌砂石料后压注水泥...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

岩溶地段桩基处理方案
