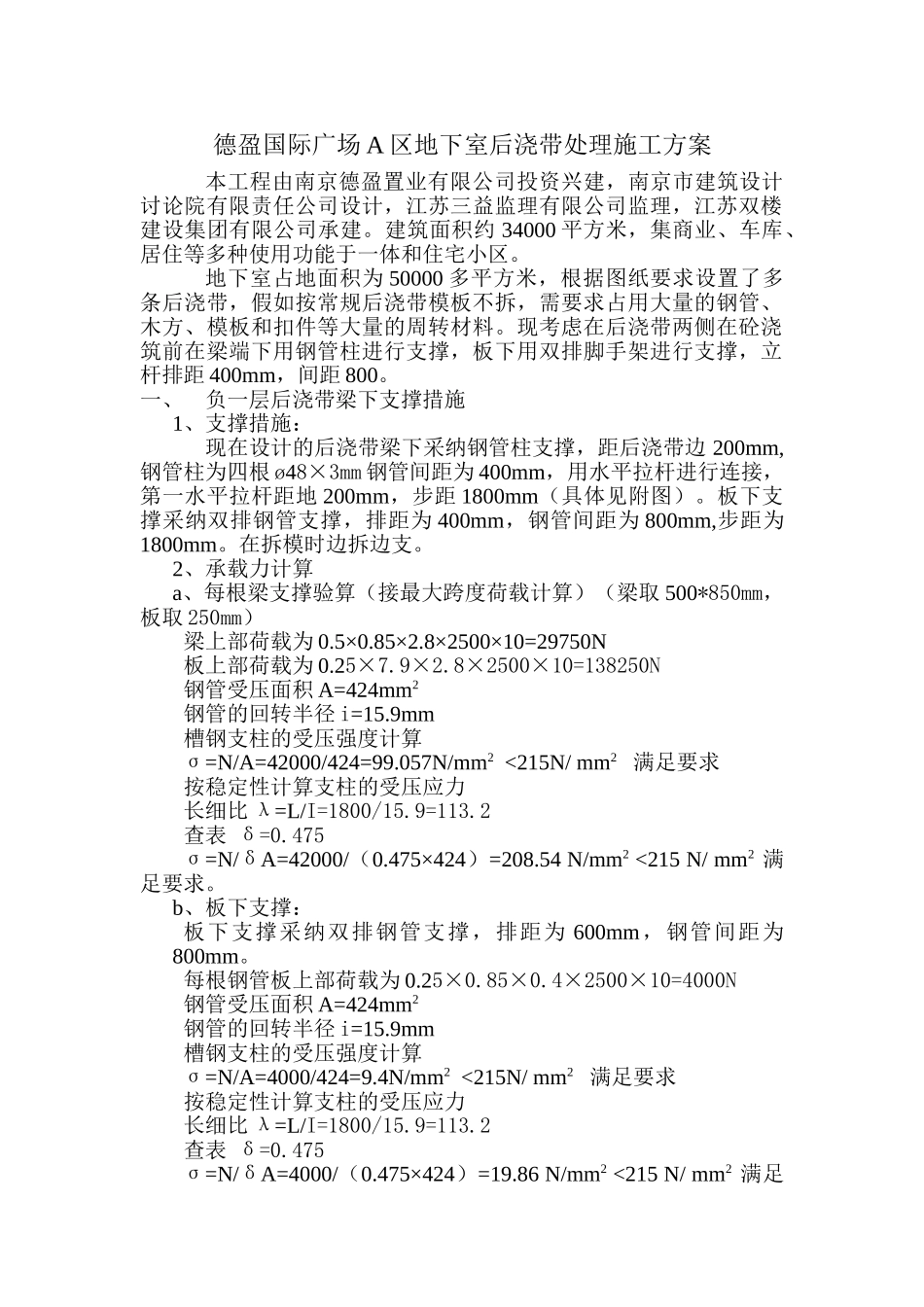

德盈国际广场地下室后浇带处理施工方案

德盈国际广场 A 区地下室后浇带处理施工方案本工程由南京德盈置业有限公司投资兴建，南京市建筑设计讨论院有限责任公司设计，江苏三益监理有限公司监理，江苏双楼建设集团有限公司承建。建筑面积约 34000 平方米，集商业、车库、居住等多种使用功能于一体和住宅小区。地下室占地面积为 50000 多平方米，根据图纸要求设置了多条后浇带，假如按常规后浇带模板不拆，需要求占用大量的钢管、木方、模板和扣件等大量的周转材料。现考虑在后浇带两侧在砼浇筑前在梁端下用钢管柱进行支撑，板下用双排脚手架进行支撑，立杆排距 400mm，间距 800。一、负一层后浇带梁下支撑措施1、支撑措施：现在设计的后浇带梁下采纳钢管柱支撑，距后浇带边 200mm,钢管柱为四根 ø48×3mm 钢管间距为 400mm，用水平拉杆进行连接，第一水平拉杆距地 200mm，步距 1800mm（具体见附图）。板下支撑采纳双排钢管支撑，排距为 400mm，钢管间距为 800mm,步距为1800mm。在拆模时边拆边支。2、承载力计算a、每根梁支撑验算（接最大跨度荷载计算）（梁取 500*850mm，板取 250mm）梁上部荷载为 0.5×0.85×2.8×2500×10=29750N板上部荷载为 0.25×7.9×2.8×2500×10=138250N钢管受压面积 A=424mm2钢管的回转半径 i=15.9mm槽钢支柱的受压强度计算σ=N/A=42000/424=99.057N/mm2 <215N/ mm2 满足要求按稳定性计算支柱的受压应力长细比 λ=L/I=1800/15.9=113.2查表 δ=0.475σ=N/δA=42000/（0.475×424）=208.54 N/mm2 <215 N/ mm2 满足要求。b、板下支撑：板下支撑采纳双排钢管支撑，排距为 600mm，钢管间距为800mm。每根钢管板上部荷载为 0.25×0.85×0.4×2500×10=4000N钢管受压面积 A=424mm2钢管的回转半径 i=15.9mm槽钢支柱的受压强度计算σ=N/A=4000/424=9.4N/mm2 <215N/ mm2 满足要求按稳定性计算支柱的受压应力长细比 λ=L/I=1800/15.9=113.2查表 δ=0.475σ=N/δA=4000/（0.475×424）=19.86 N/mm2 <215 N/ mm2 满足要求。二、二、负一层后浇带梁下支撑措施1、支撑措施：现在设计的后浇带梁下采纳钢管柱支撑，距后浇带边 200mm,钢管柱为六根 ø48×3mm 钢管间距为 400mm，用水平拉杆进行连接，第一水平拉杆距地 200mm，步距 1400mm（具体见附图）。板下支撑采纳双排钢管支撑，排距为 600mm，钢管间距为 800mm,步距为1800mm。在拆模时边拆边支。2、承载力计算a、每根梁支撑验算（接最大跨度荷载计算）（梁取 500*850mm...
