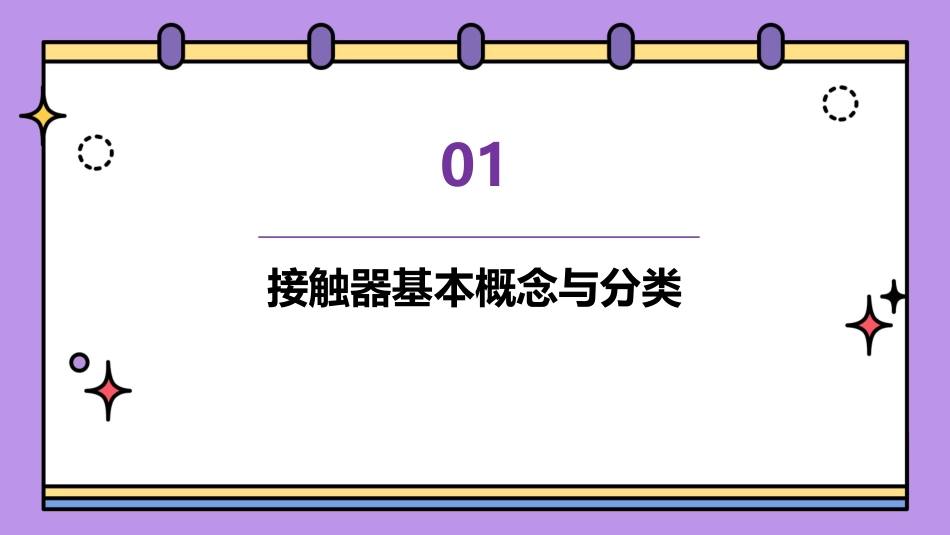

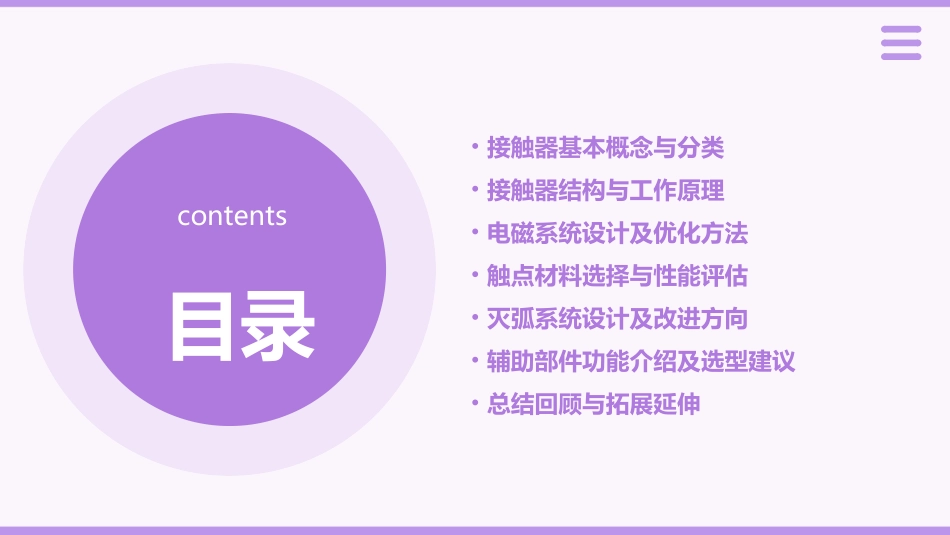

接触器工作原理教学PPT课件目录contents•接触器基本概念与分类•接触器结构与工作原理•电磁系统设计及优化方法•触点材料选择与性能评估•灭弧系统设计及改进方向•辅助部件功能介绍及选型建议•总结回顾与拓展延伸01接触器基本概念与分类一种用于远程控制电路的电器开关，通过电磁力驱动触点闭合或断开。接触器定义在电路中实现自动控制和保护，如电机的启动、停止、正反转等。接触器作用接触器定义及作用适用于交流电路，具有结构简单、操作方便、价格低廉等特点。交流接触器直流接触器特殊用途接触器适用于直流电路，具有体积小、重量轻、寿命长等特点。如高压接触器、真空接触器等，适用于特殊环境和需求。030201接触器分类及特点应用领域电力、冶金、石油、化工、铁路等国民经济各部门。市场需求随着工业自动化程度的提高，对接触器的性能、可靠性、安全性等要求也越来越高。同时，新能源、智能制造等新兴产业的发展也带来了新的市场需求。应用领域与市场需求02接触器结构与工作原理其他部件包括反作用弹簧、缓冲弹簧、传动机构、底座及接线端子等。电磁系统包括线圈、铁芯（静铁芯）、衔铁（动铁芯），是接触器的重要组成部分，通电后产生电磁吸力，使衔铁与铁芯闭合，从而带动触点动作。触点系统包括主触点和辅助触点，主触点用于通断主电路，辅助触点用于控制电路。触点材料通常采用银合金，具有良好的导电性能和耐磨性。灭弧系统对于容量较大的接触器，为减小断开电路时产生的电弧对触点的烧蚀作用，通常装有灭弧装置，如灭弧栅、灭弧罩等。接触器结构组成工作原理及动作过程接触器是一种利用电磁力来控制的开关器件。当线圈通电时，产生电磁吸力使衔铁吸合，带动触点动作；当线圈断电时，电磁吸力消失，衔铁在反作用弹簧的作用下释放，触点复位。工作原理接触器的动作过程可分为吸合过程和释放过程。吸合过程是指线圈通电后衔铁被吸合的过程，释放过程是指线圈断电后衔铁释放的过程。在吸合过程中，衔铁受到电磁吸力的作用向铁芯靠拢，同时压缩反作用弹簧；在释放过程中，电磁吸力消失，衔铁在反作用弹簧的作用下迅速复位。动作过程根据用途不同，接触器的触点可分为主触点和辅助触点。主触点用于通断主电路，具有较大的电流容量；辅助触点用于控制电路，电流容量较小。此外，根据触点结构不同，还可分为点接触式、面接触式和线接触式等类型。触点类型接触器的触点特性主要包括接触电阻、机械寿命和电寿命等方面。接触电阻是指触点闭合时的电阻值，它直接影响接触器的导电性能；机械寿命是指接触器在正常工作条件下能完成的操作次数；电寿命是指接触器在规定的负载条件下能可靠地工作的总时间。为了提高接触器的性能和使用寿命，需要选用合适的触点材料和结构，并采取相应的保护措施。特性分析触点类型与特性分析03电磁系统设计及优化方法电磁系统组成与功能产生磁场，吸引或释放触点。实现电路的接通与分断。消除触点分断时产生的电弧。如弹簧、传动机构等，用于保证接触器的正常工作。电磁铁触点系统灭弧系统其他辅助部件根据使用场合和负载类型选择合适的接触器类型。确保接触器在规定的条件下能可靠地工作。设计原则与方法论述保证可靠性满足使用要求•经济性：在满足使用要求的前提下，尽量降低成本。设计原则与方法论述根据使用要求和设计经验，选择合适的电磁铁结构和参数。确定电磁铁的结构和参数根据负载类型和通断能力，设计合适的触点形状、材料和压力。设计触点系统设计原则与方法论述设计灭弧系统根据触点分断时产生的电弧特性，设计有效的灭弧措施。优化设计通过仿真分析、试验验证等手段，对设计进行优化，提高性能降低成本。设计原则与方法论述优化策略采用新材料、新工艺，提高产品性能。优化电磁铁设计，提高吸合释放能力。优化策略及实践案例分享采用智能控制技术，实现节能降耗。实践案例分享案例一：某公司针对接触器温升过高问题，通过改进电磁铁设计和优化散热结构，成功降低了温升，提高了产品可靠性。优化策略及实践案例分享优化策略及实践案例分享案例二某研究机构采用新型触点材料，提高了接触器的耐电弧烧蚀能力，延长了使用寿命。案例三...
